3D FDM作品原型-潛行機甲(爪蜂)



大家好,

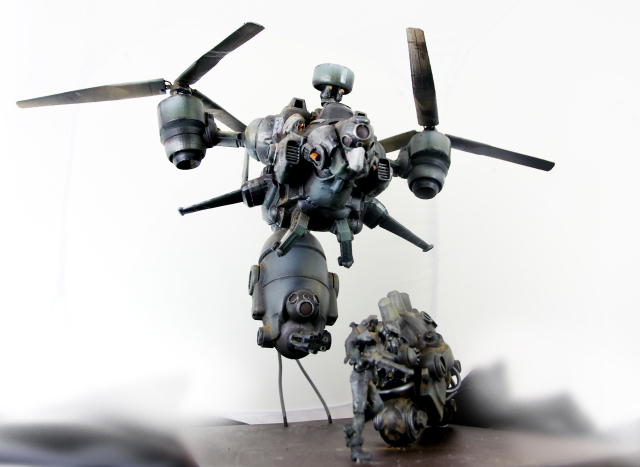

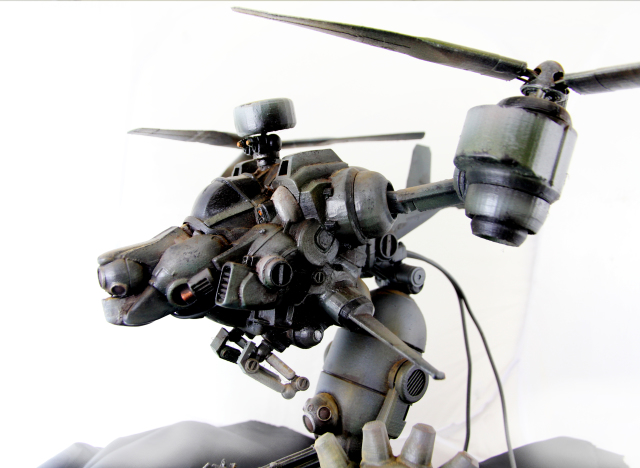

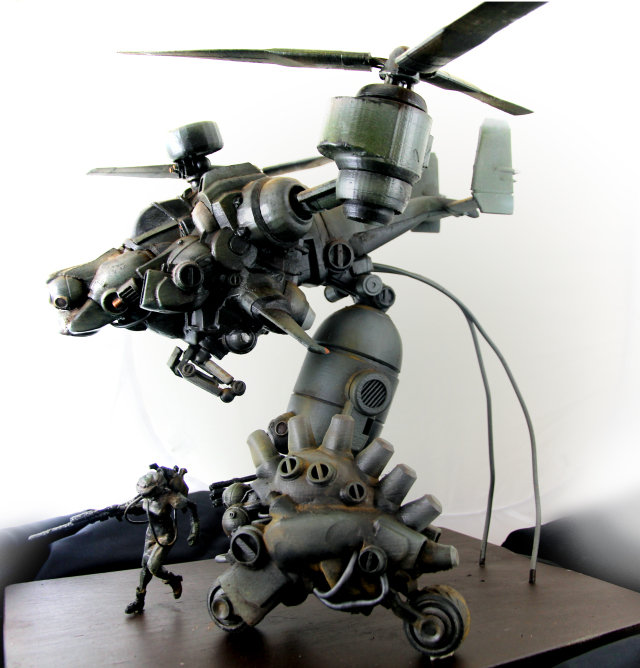

這次是以3d fdm 列印的作品-以傾斜雙旋翼直升機-爪蜂,

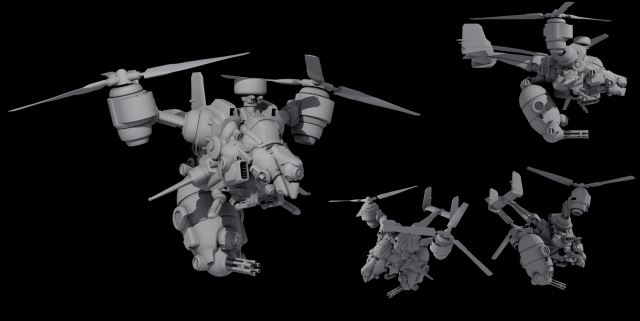

透過3DMAX製作數位原型後,再經由3D 列表機分件產生出元件。


在設計構想上先收集整理現有軍事用直升機結構,例如AH64/MI28/攻殼機動隊等,
因應重型武器載運等可能性選擇雙翼結構,
依照偵查、攻擊、降落等功能需求,增加外型設計的依據。





由於直升機多屬於機動性較高的載具,

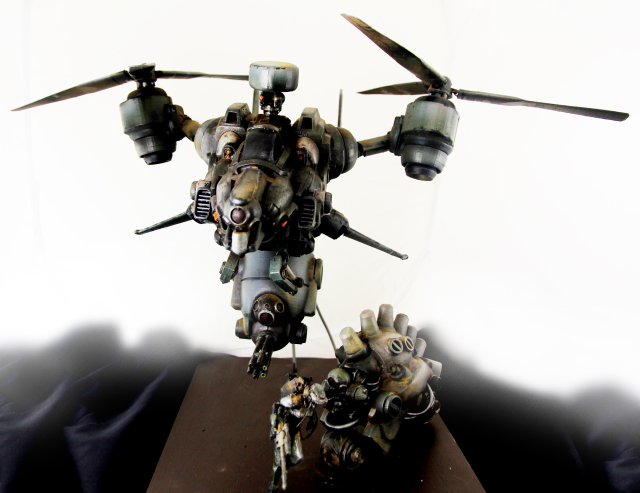

所以在搭配角色上以狙擊士兵為主,搭配裝甲越野機動車。

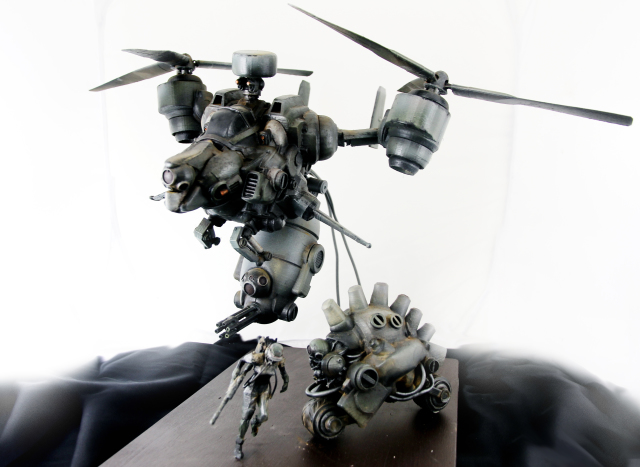

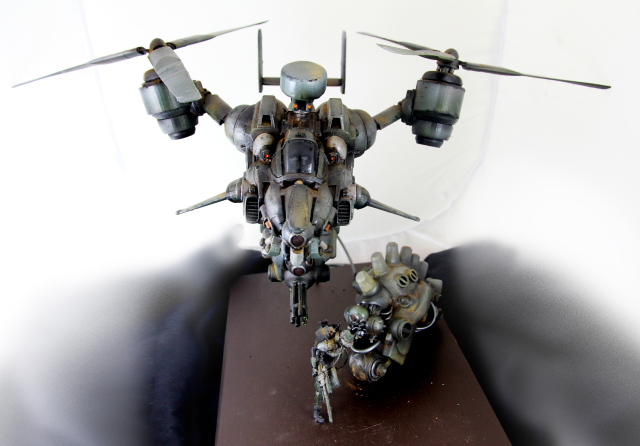

塗裝以灰綠色為主色系。

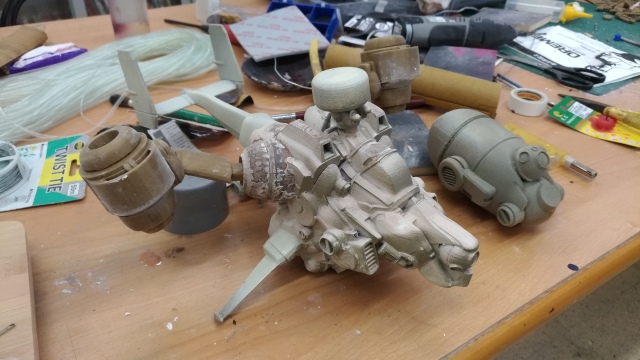

支架部分使用鐵絲撐住尾端,透過平行支架減少擺動狀態,
透過膠管包覆鐵絲的方式增加管線細節部份。
以下與大家分享製作過程的說明


首先先以3d max進行原型製作,完成後進行切模配置的方式。
分存檔案後進行逐一列印排程。

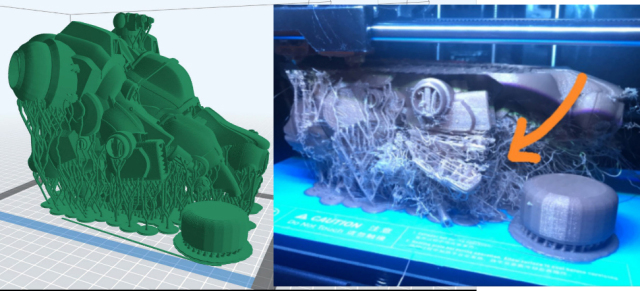

由於3d 列印 pla材質很脆,再加上fdm印刷採堆疊方式,
稍微有些出槌就會變成炒米粉的慘況,賠上時間與材料成本。
在輔助列印支架多與少、材料溫度等等都需要小心規劃。

堆疊式的3d列印價格比光固化低,
但相對紋路部分就比較明顯,蜂巢式的內構也比較容易在加工時發生碎裂,
所以在加工時快乾膠成為重要的補強修補工具。
