【玩具人’吉米’投稿】 3D列印DIY設計玩具魂 _ 暗黑小蝙蝠騎蝙蝠車與好朋友小丑的男子漢約會!!



吉米DIY自創”BIG Head Q” 系列,此系列為簡易的可動關節人偶,頭部使用一顆含螺絲的球型關節,手部與腰部可簡易轉動,手可拿武器道具,吉米在這個系列玩具中主要是快速表現各種吉米對於電影與記憶中喜歡的經典腳色紀錄,重新透過吉米記憶中喜歡的特徵與印象設計詮釋,因此許多地方都會與大家記憶中造型有所不同。影視經典英雄僅為吉米快速原型製作品,未打磨與精緻化噴塗或翻製量產化,僅為吉米快速草稿原型紀錄收藏於格納庫中!

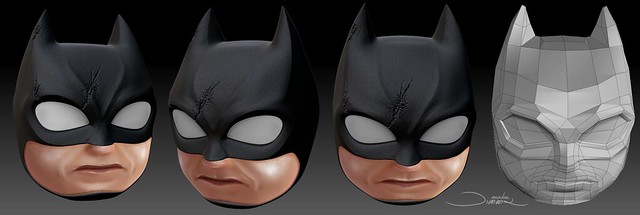

吉米快速3D速寫印象中的暗黑小蝙蝠樣式,透過3D繪圖我們可以快速雕繪掌握我們想要的特徵,吉米在原始雕刻的版本都會加入細節紋路與細節,但因吉米的FDM 3D列印機只能列印0.15mm左右的特徵,因此這些細節就記錄在檔案中就好了,等待吉米哪天想要製作精緻版玩具再拿出來製作! 為了讓列印設備可以快速吃下檔案,於是我們需要將檔案拓譜化!!

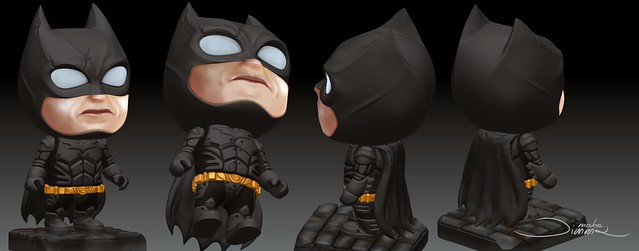

整隻暗黑小蝙蝠含細節特徵的3D效果圖片

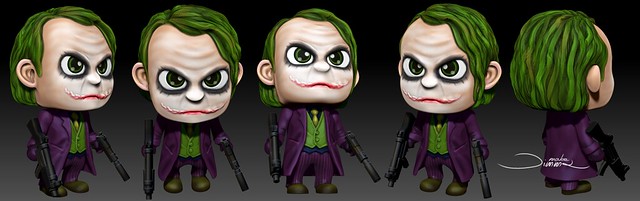

小丑,吉米通常來說都很忌惡如仇,但吉米真的被黑暗騎士中小丑的迷人魅力給吸引了,對吉米來說這是必要紀錄的經典中的經典! 因此也3D速寫進了格納庫中^^陪暗黑小蝙蝠一起玩樂!!

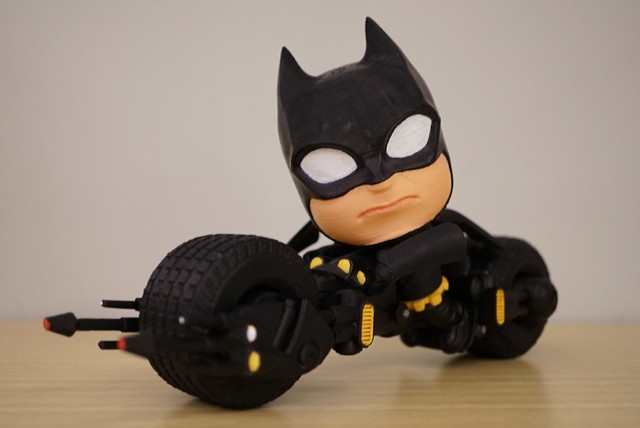

暗黑小蝙蝠與摩托車駕到!!

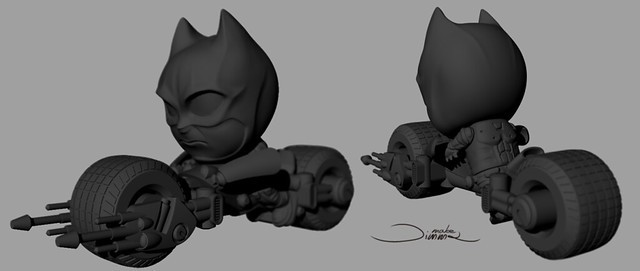

繪製暗黑小蝙蝠當然跑不掉那台帥氣的摩托車啦!! 此為3D設計圖,吉米稍微的簡化製作了一下,車體可轉動活動,重點在於如何把現有玩具放上車輛為設計考量重點,車體使用工業設計軟體Rhino繪製!



汽車英姿拼貼圖!! 吉米拍上癮了感覺這種角度都有很妙的效果哈哈!! 暗黑小蝙蝠摩托車製作時間更長大概15小時左右列印時間!!...但晚上睡覺起來看到可以組裝玩具的喜悅真是非常的另吉米開心^^


3D列印製作建議紀錄過程

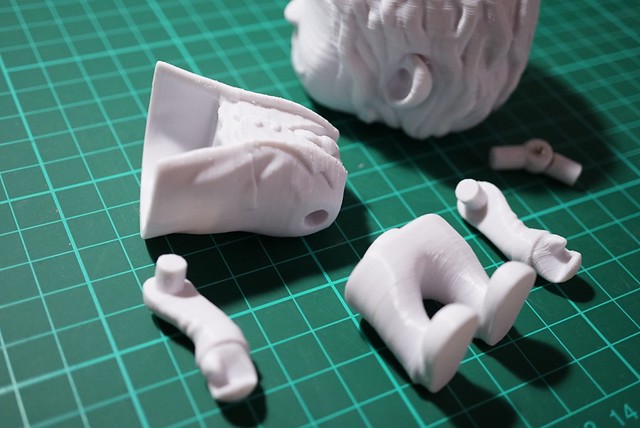

3D列印的零件出爐,透過微距鏡頭我們可以清楚看到表面其實滿多細紋,這是FDM列表機的特性,一層一層的堆疊成型出我們3D中的造型,因此一層的細緻度幾乎決定了你模型能表現出來的最小特徵,這個小丑玩偶使用ABS材料印製,大概耗時12小時使用約100公克左右材料成本大概60元台幣左右! 電費另計…

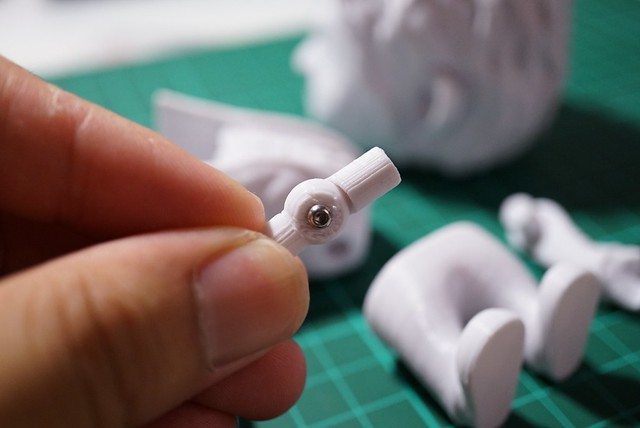

BIGHead Q系列的球形關節特寫,使用一顆內六腳M2_304不鏽鋼微型螺絲當轉軸,避免玩久了鬆脫垂頭!成本頗高2塊錢><…螺絲買到兩塊錢,真的是很潘仔~~嘆,但因為吉米真的不能忍受金屬生鏽…所以還是給他大批買入螺絲回來應用各種玩具!



開始假組與上色準備,這邊吉米沒有手工再拋磨了,版上與身邊一堆神級模型噴塗達人,吉米小小的肺就不跟大家一起噴塗了,等之後最終精緻版吉米在考慮出手噴塗吧,原型玩具因該重點在快速表現玩具的設計驗證為主,因此就不在這邊搬門弄斧手殘的修模技巧了!!

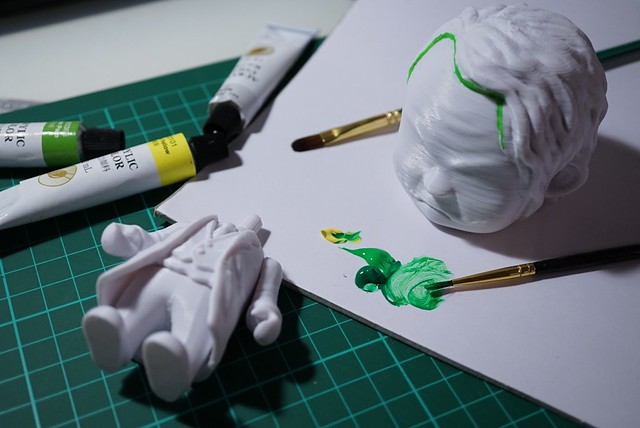

吉米因為小小的肺無法吸入噴漆,因此改採取健康環保的壓克力塗鴉方式繪製原型,吉米不太愛喜調色盤因此買了調色紙,用玩撕掉扔了比較快速,因該也比較不會水汙染^^

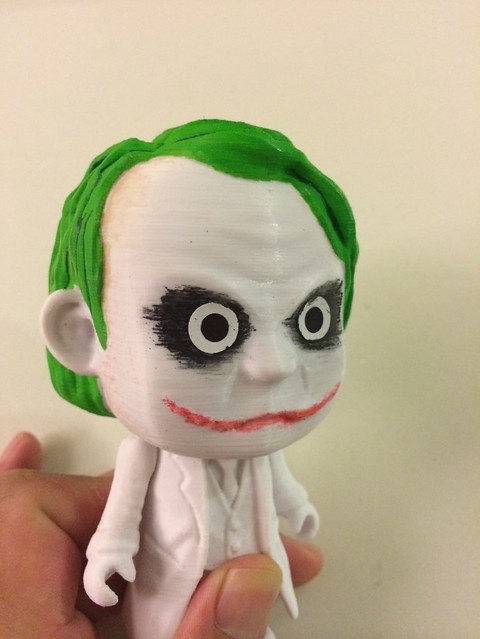

先塗好需要的底色頭髮再來才繼續塗陰影與漸層,嘴巴與眼影部分因為壓克力顏料很難表現,吉米是使用水性粉彩筆先塗抹在使用筆沾水塗暈開方式上色!

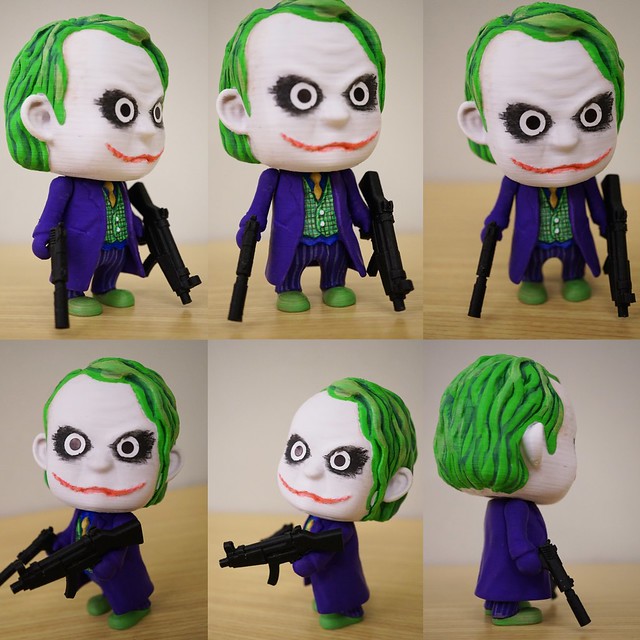

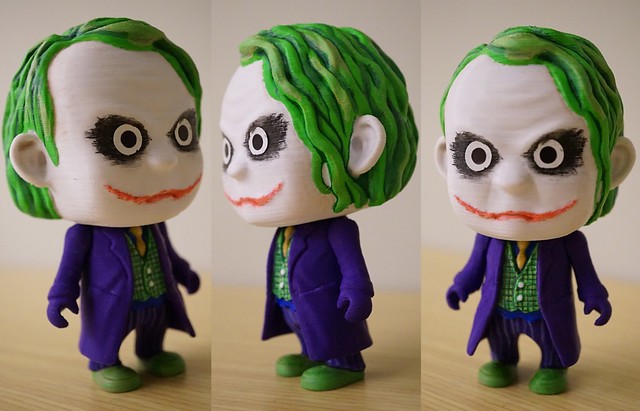

快速完成塗裝!! 未拿槍的連拍!!!

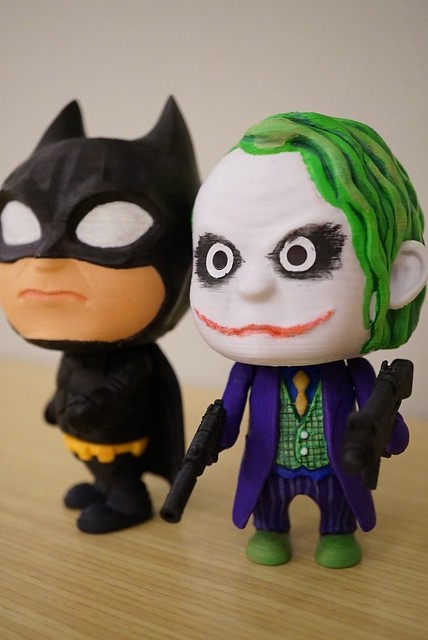

拿AK47+滅音槍的小丑,小丑是一個用槍高手,搞笑中就解決對手了!!

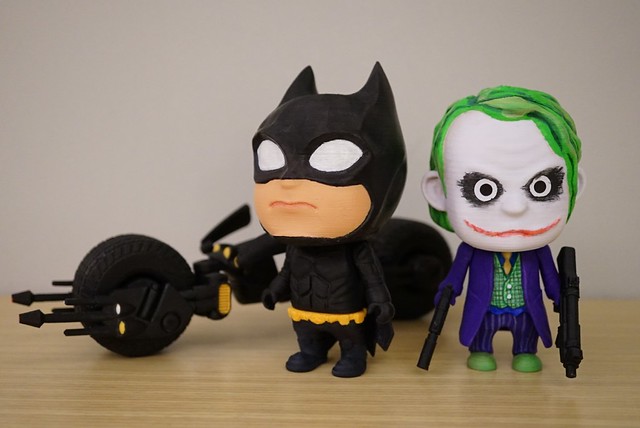

小丑: 小蝙蝠你終於開車來載我出去玩了阿!!顆顆顆
小蝙蝠: 笑屁

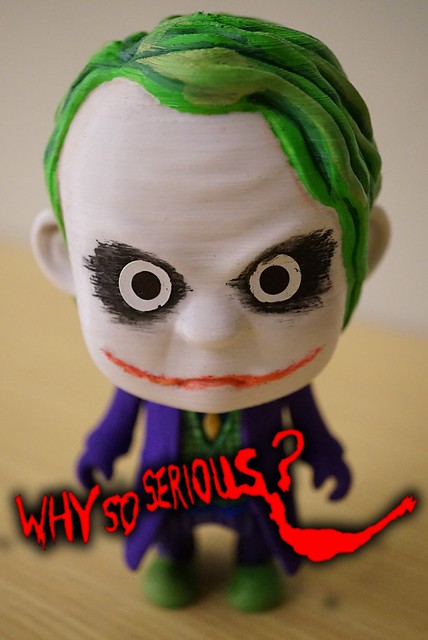

小丑: 幹嘛出去玩還版著一張臉,開心一點啊

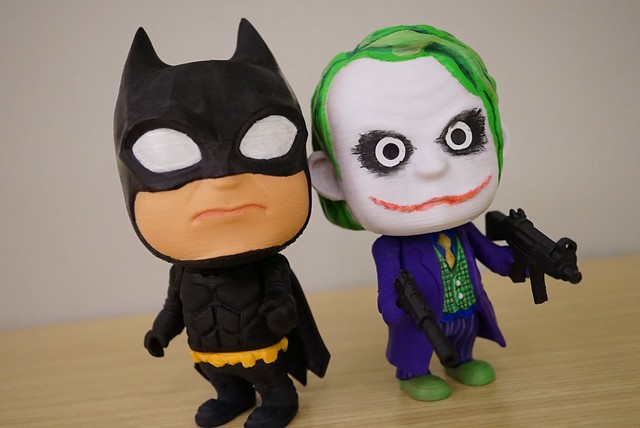

小丑: 小蝙蝠來看鏡頭笑一個我們兩個男人跟男人之間愛的大頭貼!!
小蝙蝠 : ……. (嚴肅)



小丑 : 小蝙蝠你再這樣無趣,我就去找別人玩槍戰了歐…我有兩把槍很多人會願意陪我玩
小蝙蝠 : ………..
吉米開始擔心這兩個小傢伙的相處了…一個很多話,一個這麼嚴肅,他們能好好相處嗎?

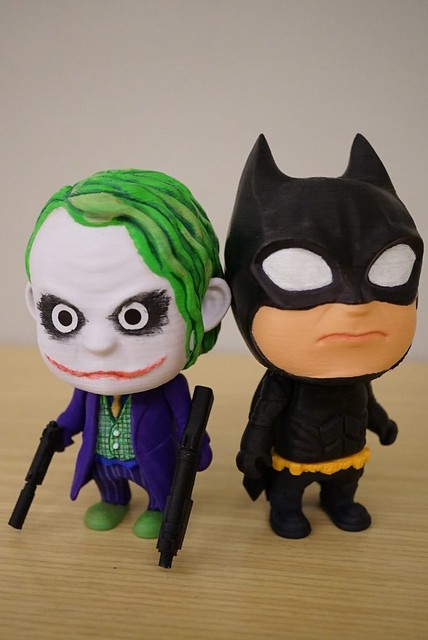

兩人一起並肩作戰,帥氣阿黑臉與白臉,還真是黑白雙煞阿….



感謝欣賞^^,如果也有喜歡自己製作玩具的同好,歡迎來吉米的玩具格納庫FB粉絲頁,幫忙按個”讚”支持一下自己的玩具自己做DIY 素人玩具歐!! 謝謝大家。
