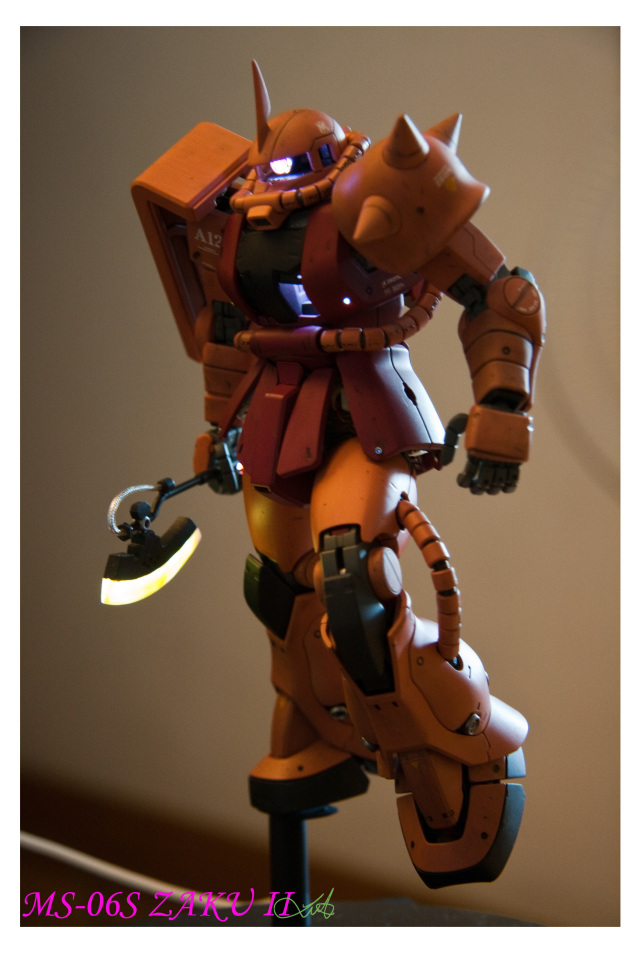

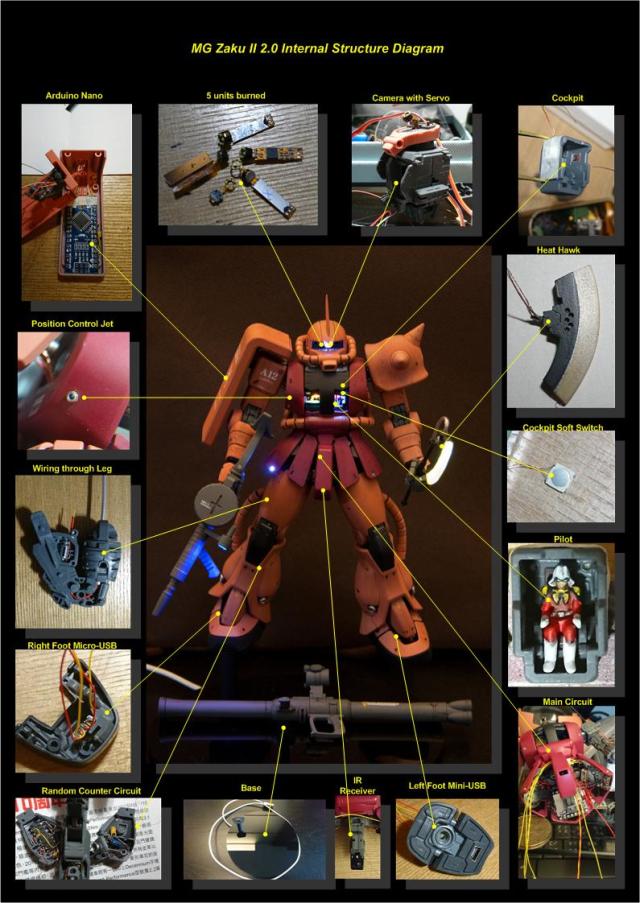

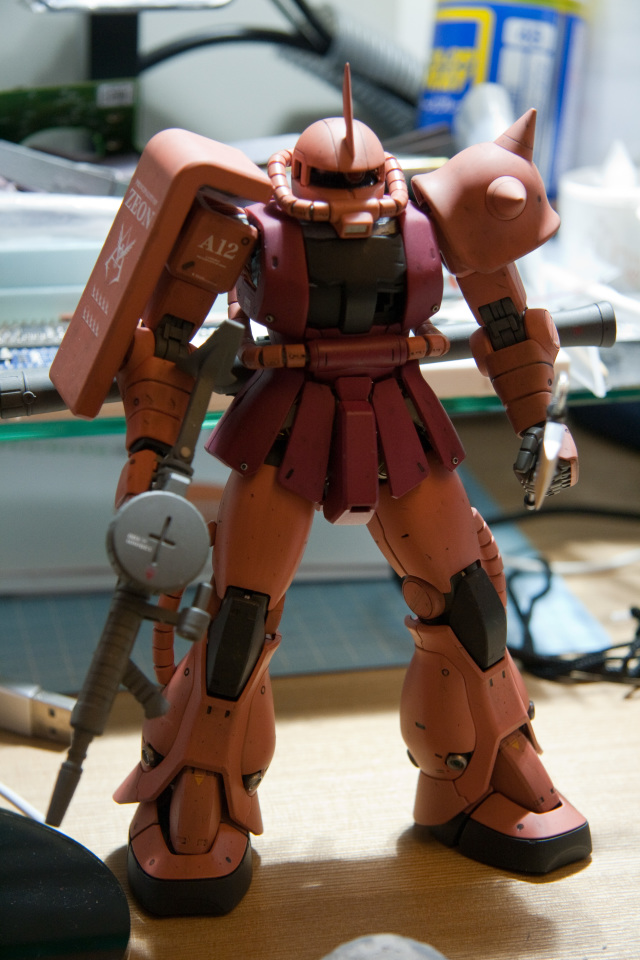

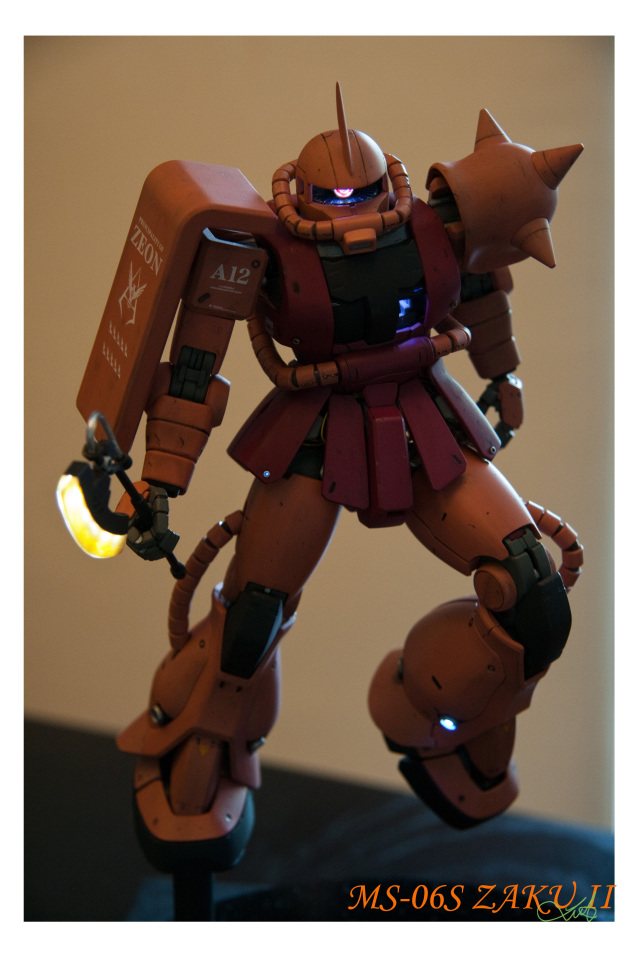

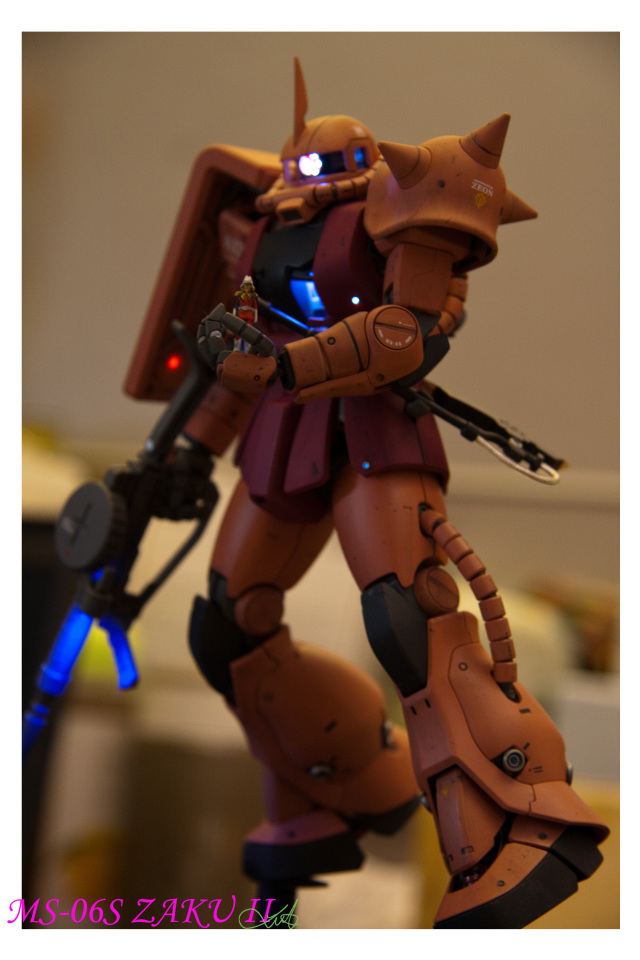

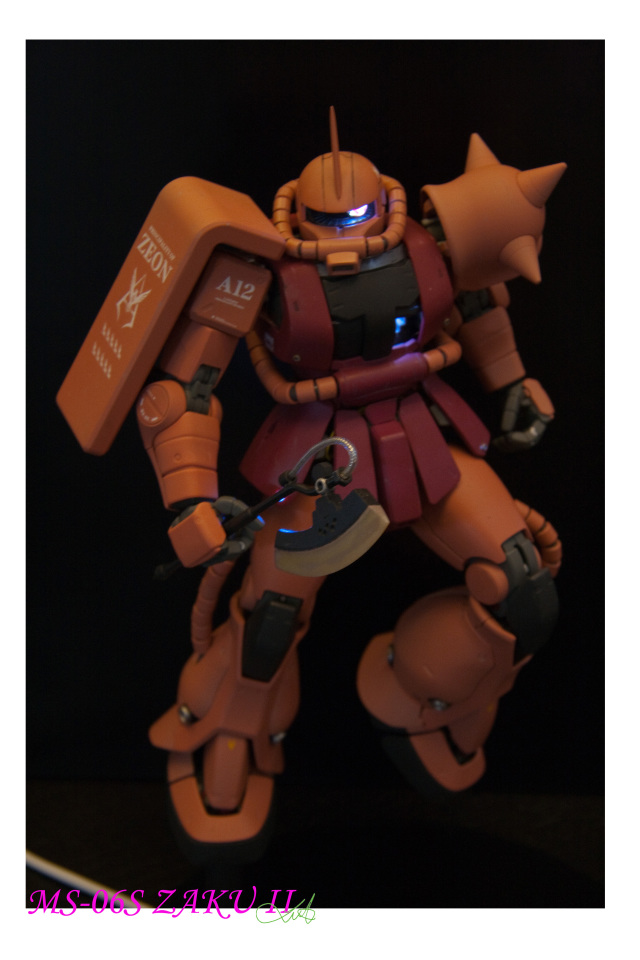

【超神改造!】渣古不再只得個頭,今次有腳的。1/100 MG Zaku II 2.0

沿用前作渣古頭製作經驗,再微形化加進MG Zaku II 2.0 模型內。計有:

  • 1.)加入4.5mm鏡頭, 2.)鏡頭左右移動, 3.)面部追蹤功能, 4.)系統聲效, 5.)駕駛室光及聲效及系統啟動關閉效果, 6.)電熱斧光及聲效, 7.)鎗炮光及聲效, 8.)背包及腳底噴射口光效, 9.)隨機數電路以姿勢調節噴射口光及聲效, 10.)紅外線遙控

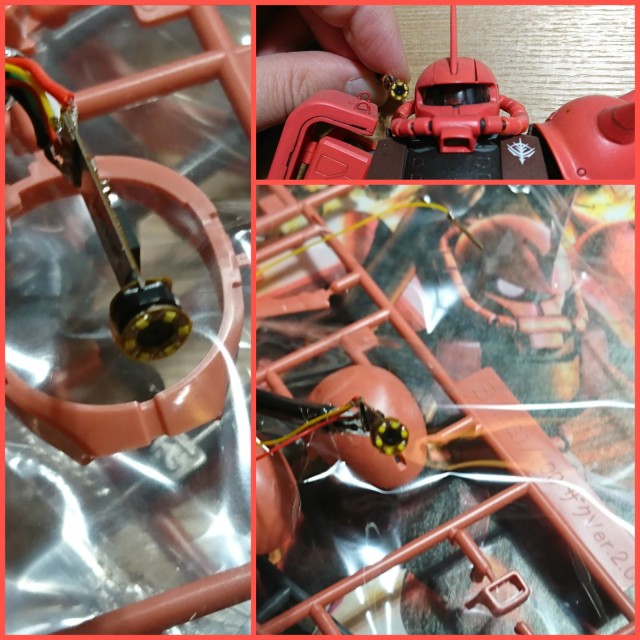

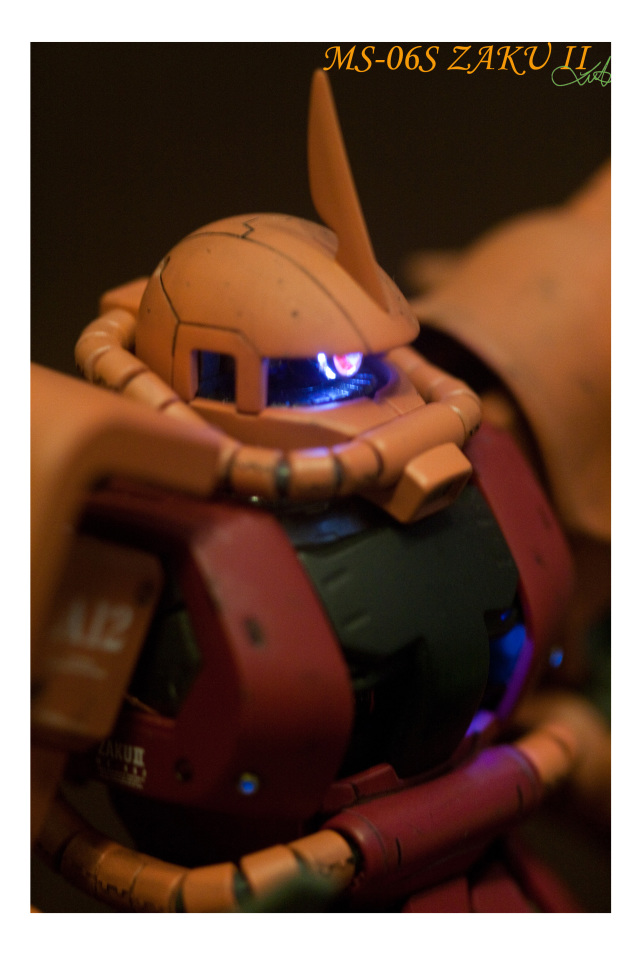

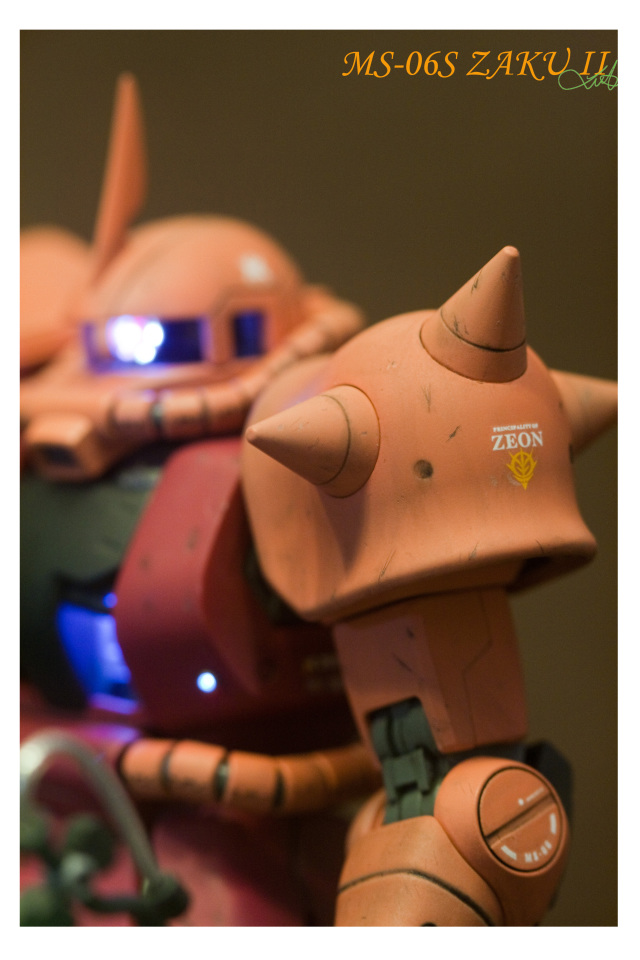

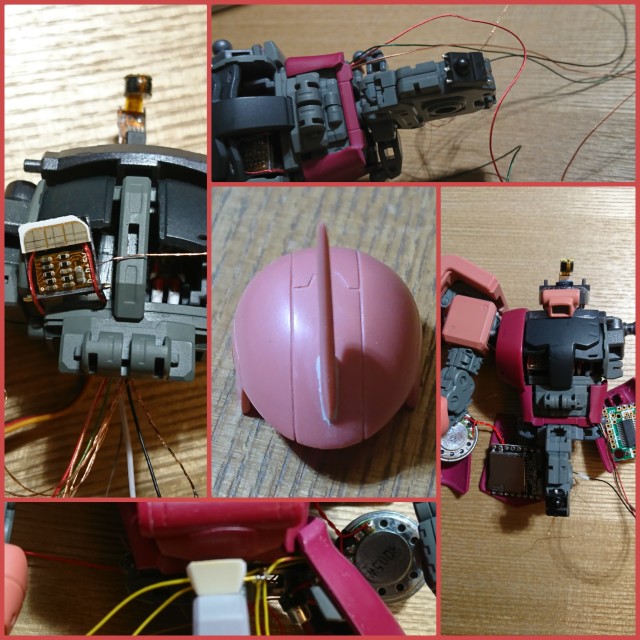

  • 眼部鏡頭
  • - 鏡頭是內窺鏡用零件,鏡頭直徑4.5mm
    • - 外環加工,可是因透明紅外罩與鏡頭距離太大,以至部份視界被遮掉了猶如白內障一般添。
    • - 鏡頭擺放設計有不良之處,燒了五個才完成到一個可用版本。

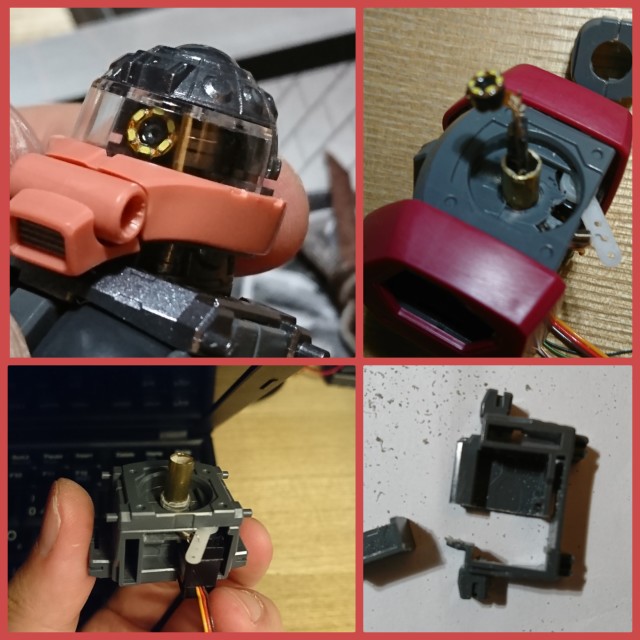

眼部活動

  • - 活動部份依舊用Servo制作,然而因想保留駕駛艙內構部份,參考過設定左面是機師出入口,關閉後會移至右面,因此理論上右面應平常是關閉狀態,所以最後決定用右面了。
  • - 先將右胸從後背劏開,放進9g servo 及相連機構至鏡頭位置,而鏡頭收藏於圓筒形活動機關內。原有透明眼罩最後因鏡頭加外環後會影響活動還是放棄了。
  • - 活動機械結構不理想以至影響可動範圍及噪音控制。

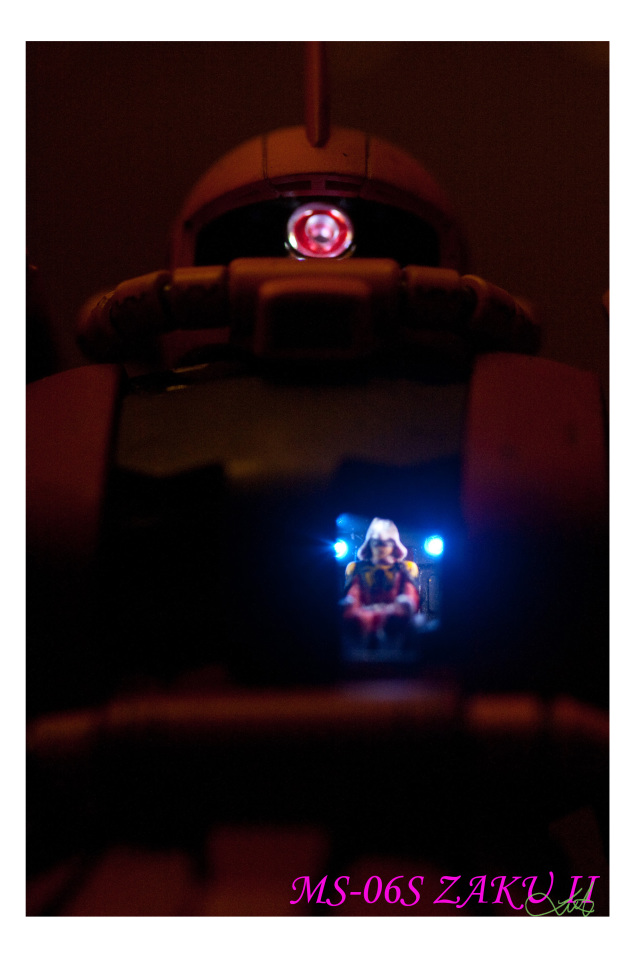

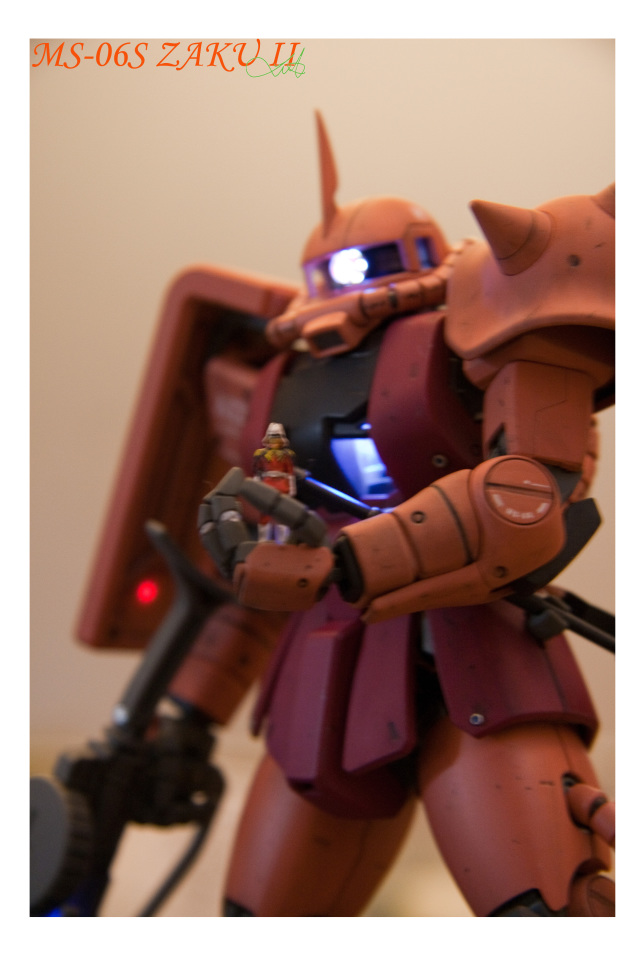

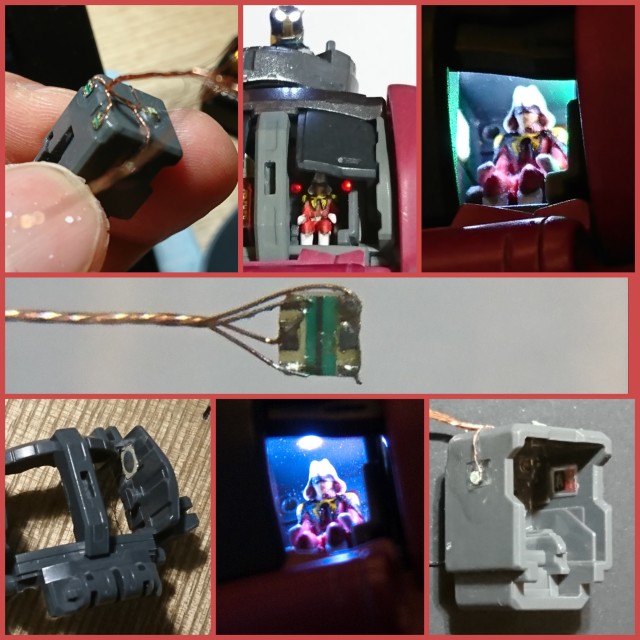

  • 駕駛艙
    • - 駕駛艙除了馬沙以外,亦加了三色LED x 2作內部信號燈及白光LED x 3作光效,兩邊監視器位開孔並貼上color printer印圖。右面綠光信號燈似乎是在鏡頭除錯期間意外地毀了,只餘紅與藍。
    • - 另一方面,艙門左邊開關加了soft switch 用作起動系統關閉燈效和聲效。

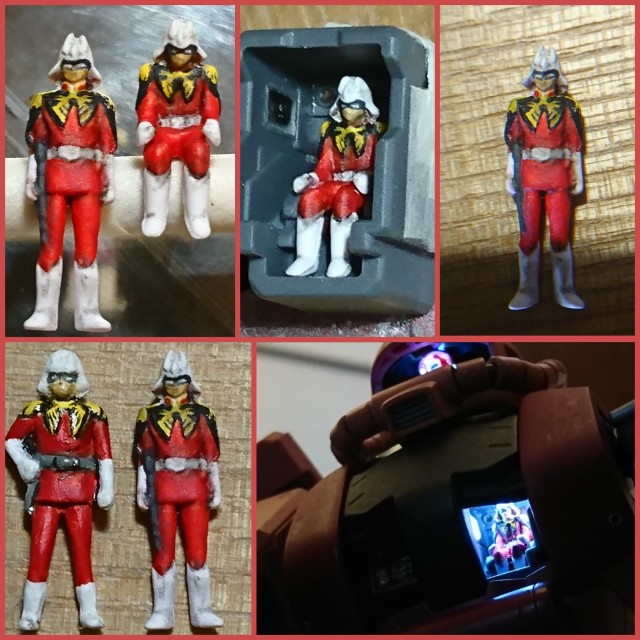

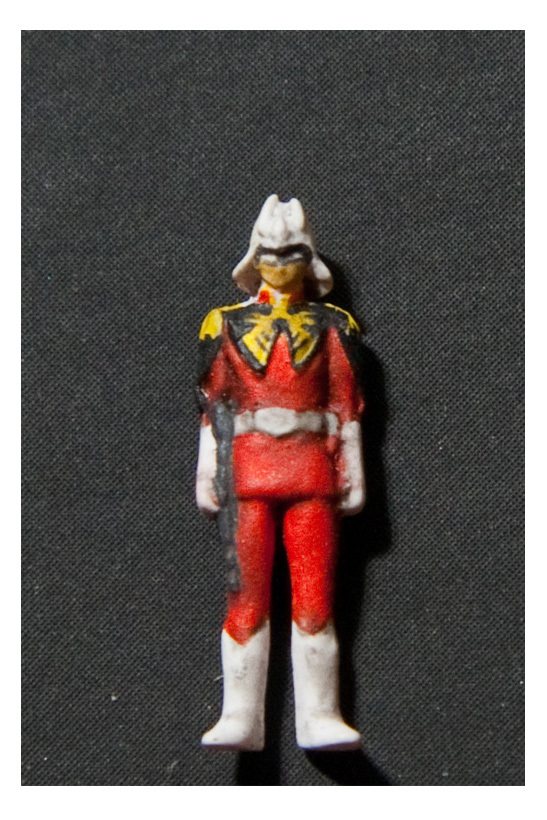

    • 駕駛員
      • - 駕駛員馬沙制作,依正常方式上色,與~15年前MG Zaku II 比對,還好沒大退步,只是有老花跟未有老花的分別而已 XD。

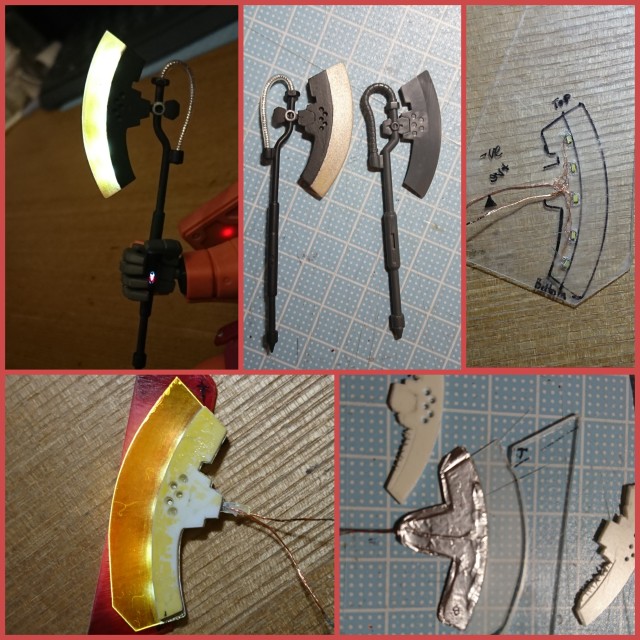

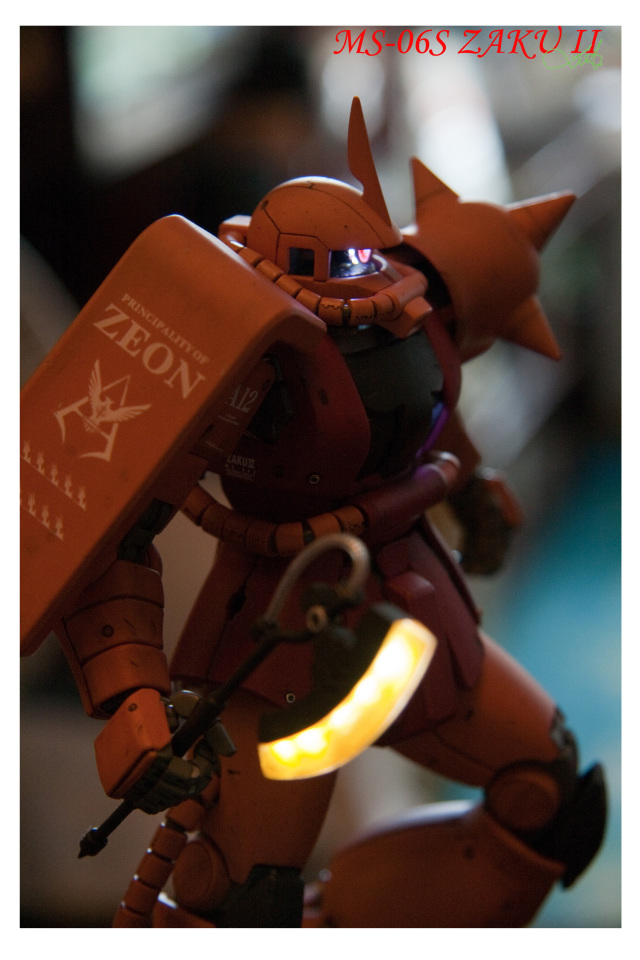

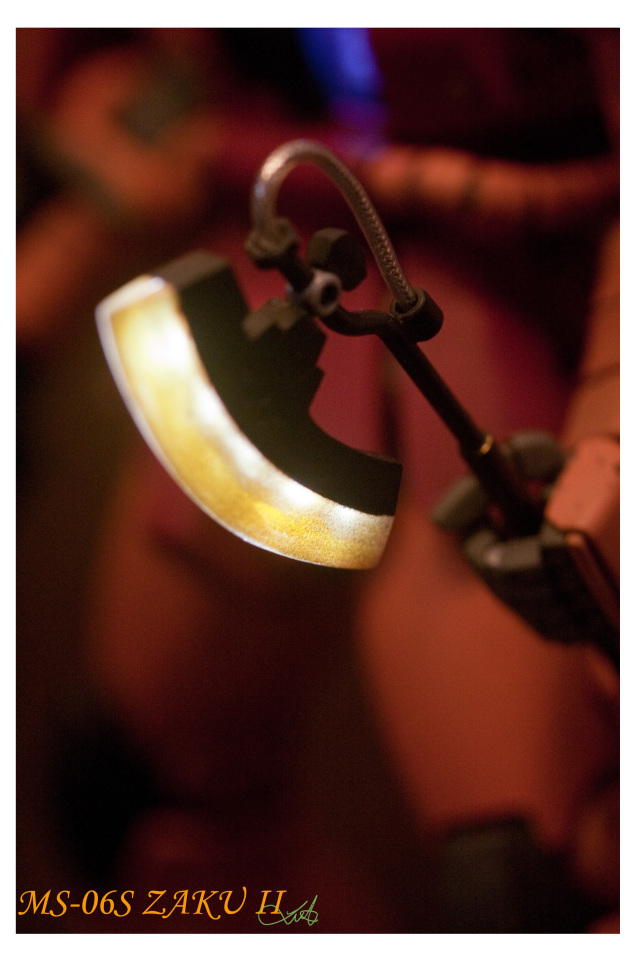

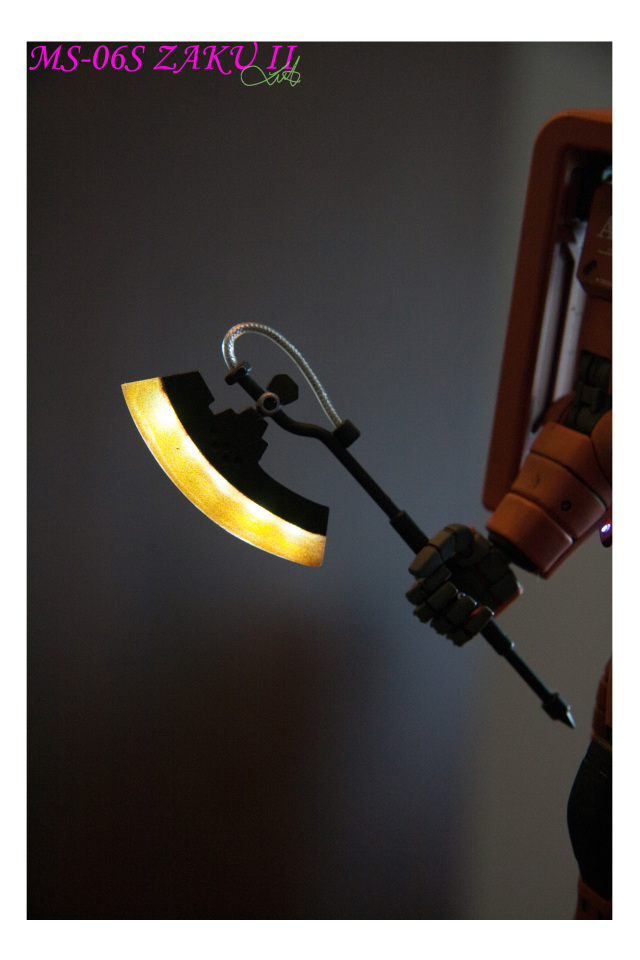

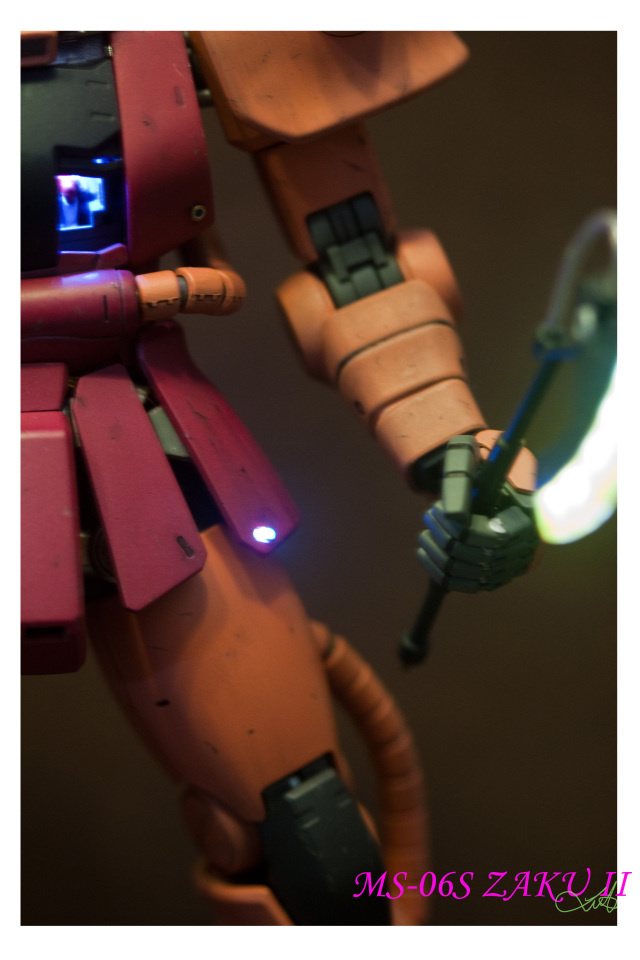

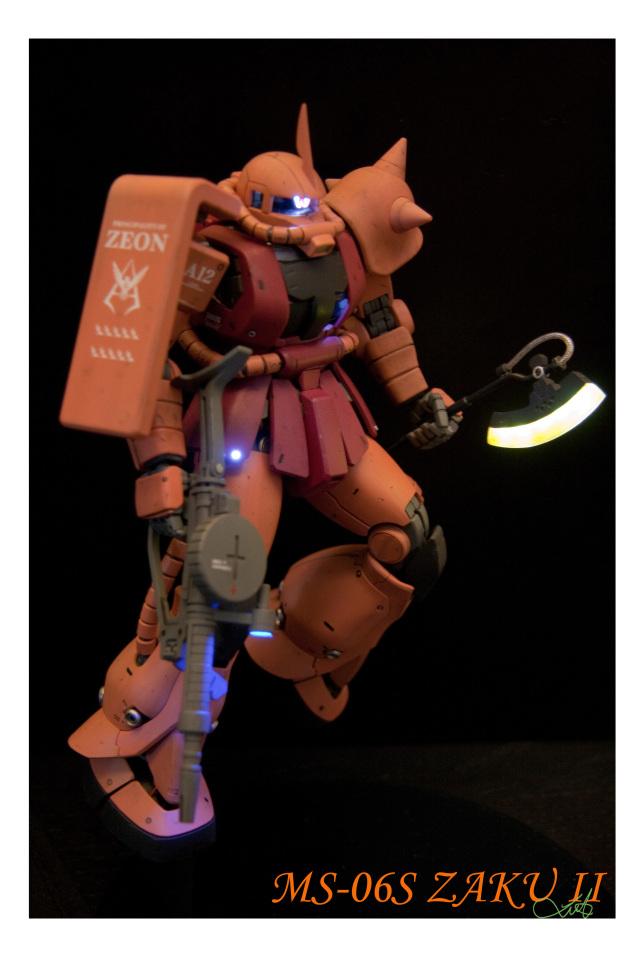

      • 電熱斧
        • - 電熱斧原設應是發熱而非激光形態,因此在待機狀態應是非透明實色,在起動亮度需要均衡。

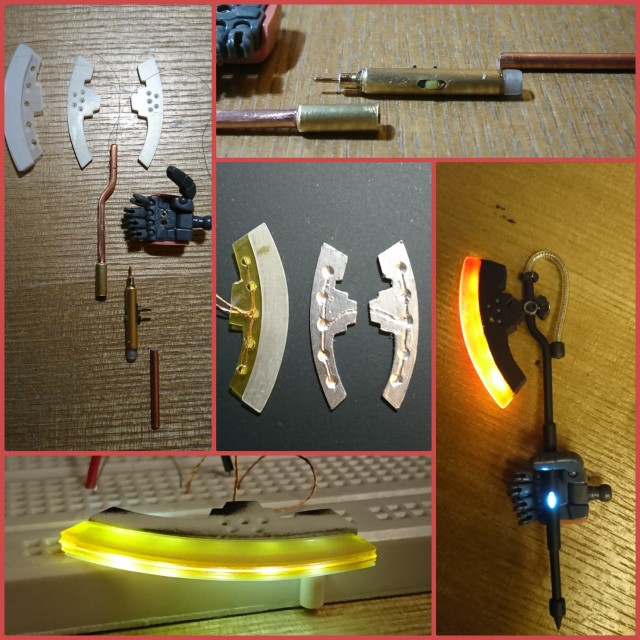

        • - 以5棵LED並簡單電路重製。其實做了兩把:
        • - 第一版透明部分是由七塊0.4mm膠板重疊然後打磨而成,裡層用少量透明而每層用透明黃,最外層噴上紅色,完成後卻竟然意外地毀了。

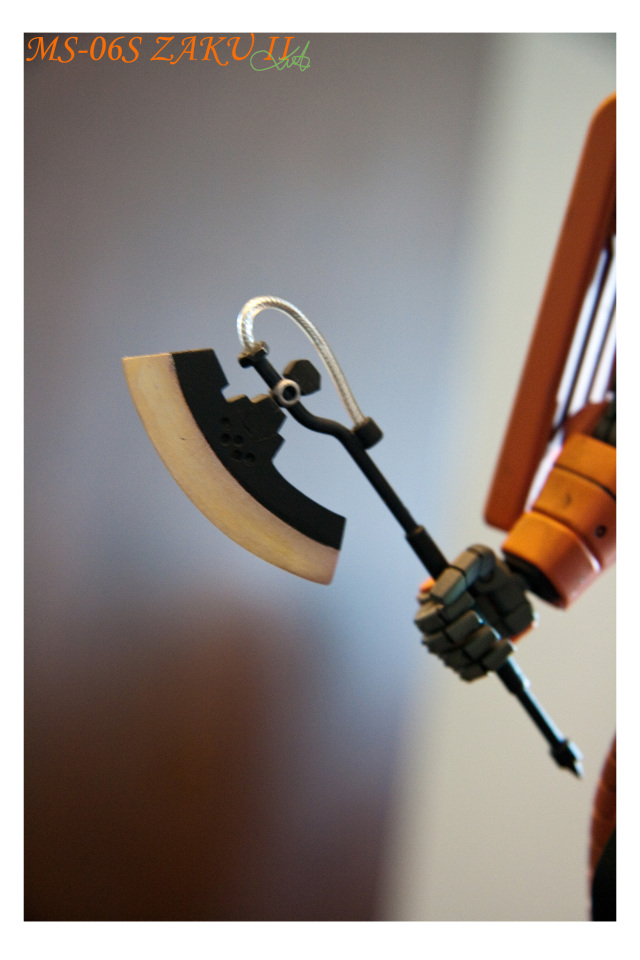

        • - 第二版,透明部用兩塊2mm膠板重疊加透明黃然後打磨而成,最外層噴上銀色,未發光及發光效果尚算滿意。

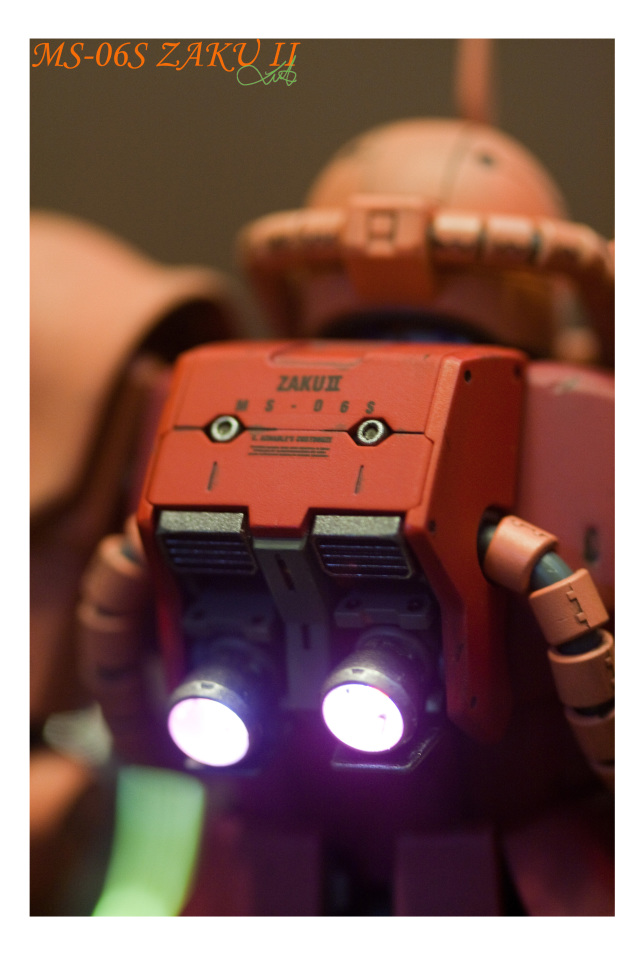

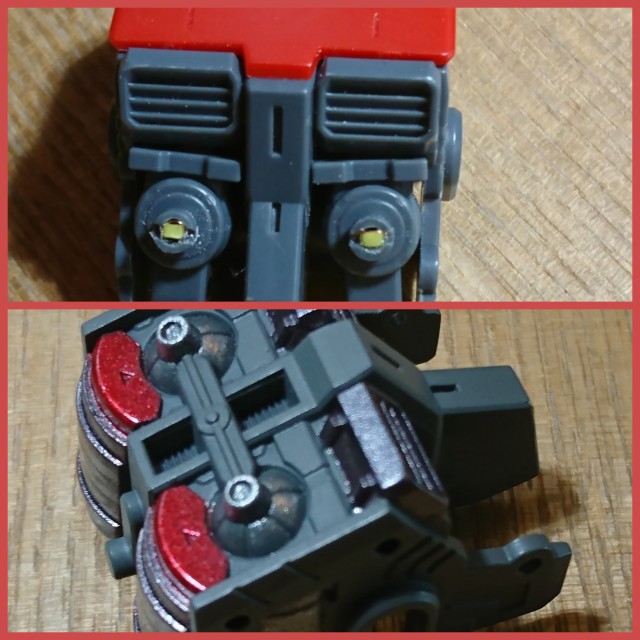

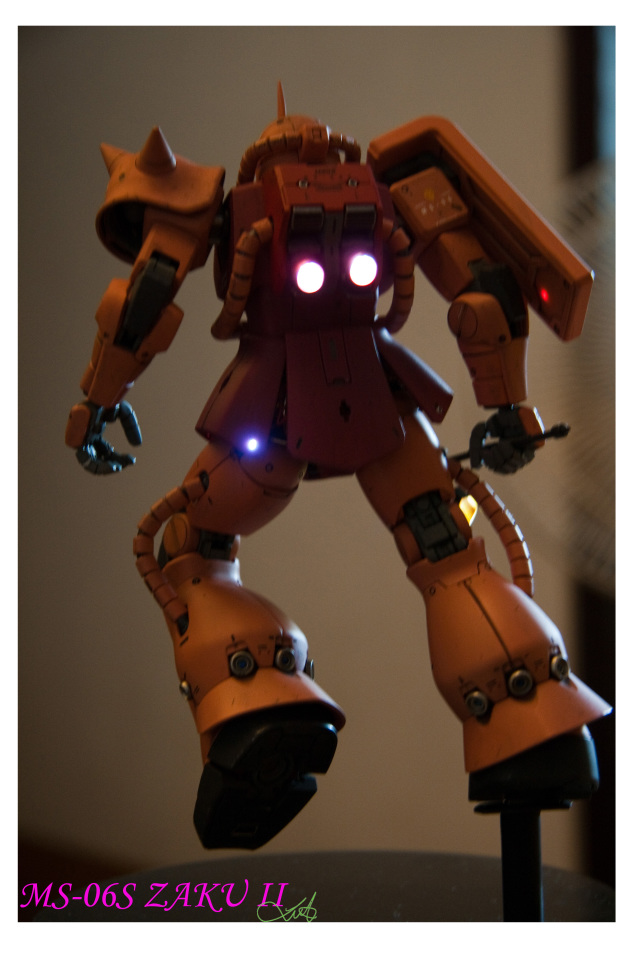

        • 背部噴射口
        • - 因用了timer2而PWM被disable了,因此控制LED閃爍處理,加透明紅完成。

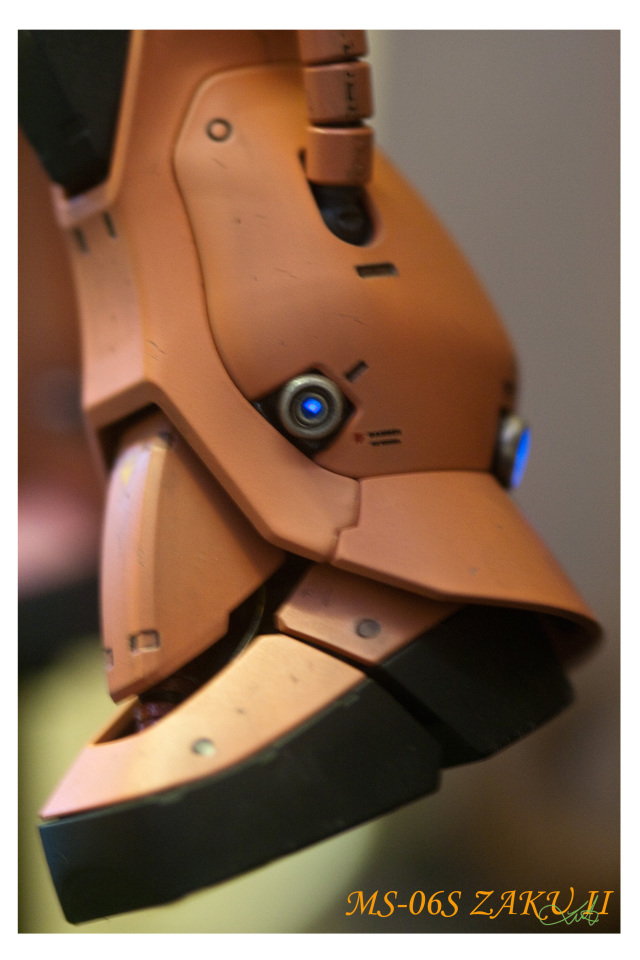

        • 腳底噴射口
        • - 簡單用PWM控制5mm LED,加透明紅完成。

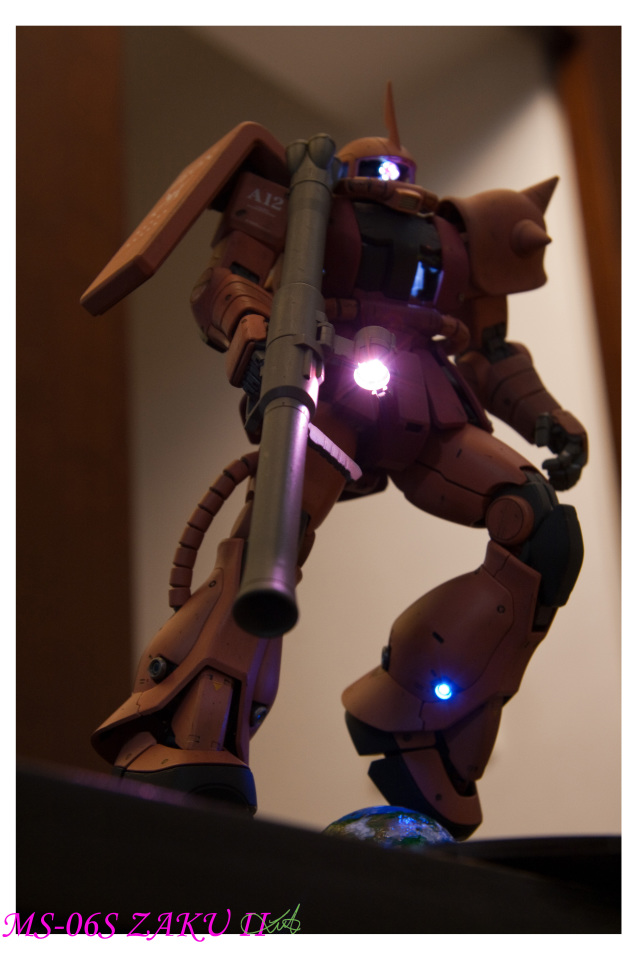

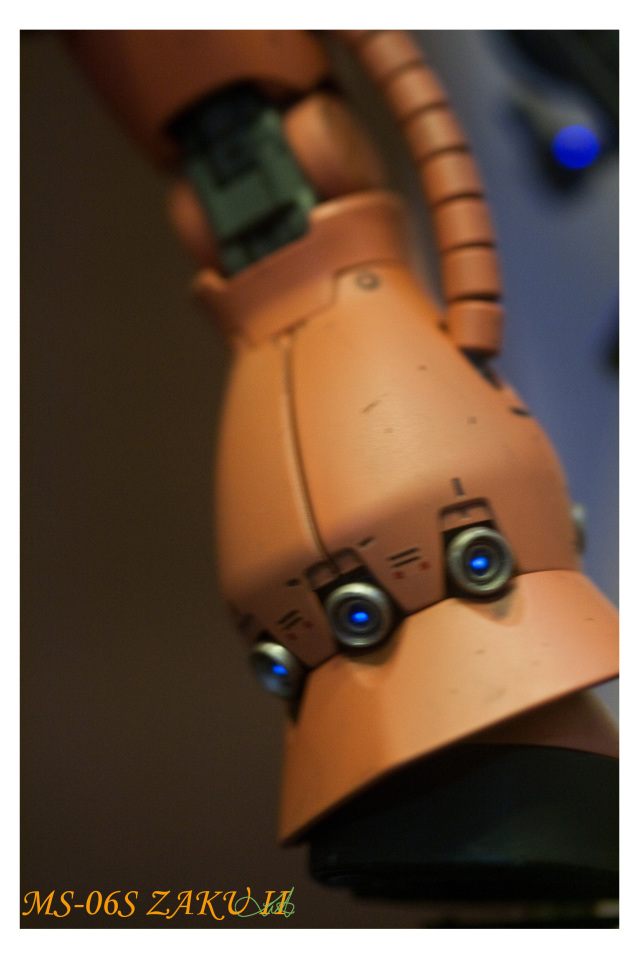

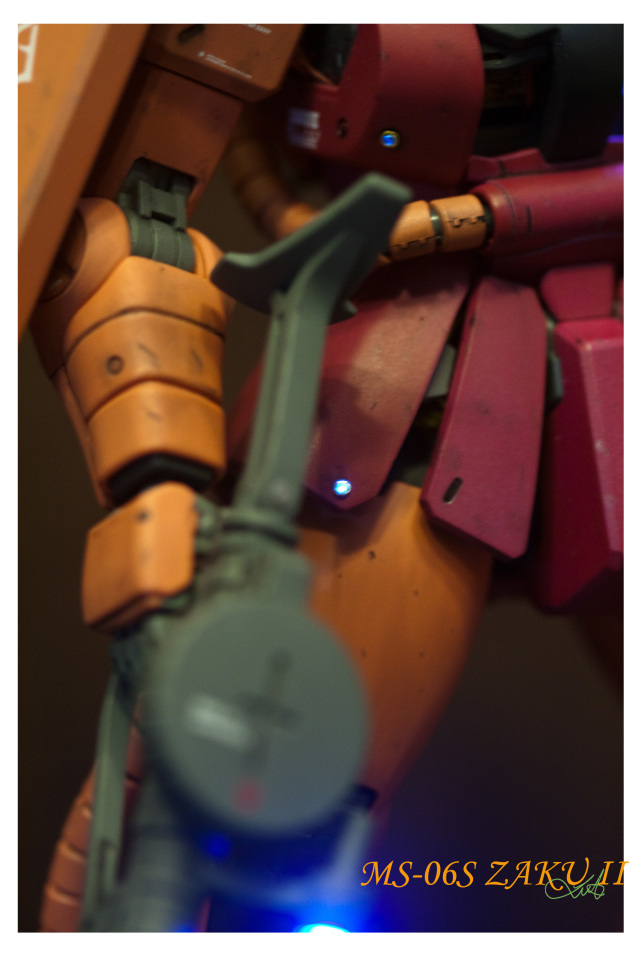

        • 姿勢調節噴射口

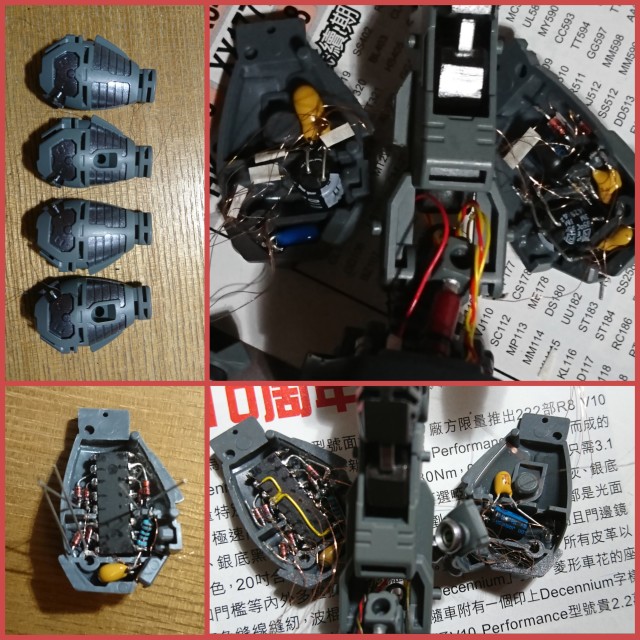

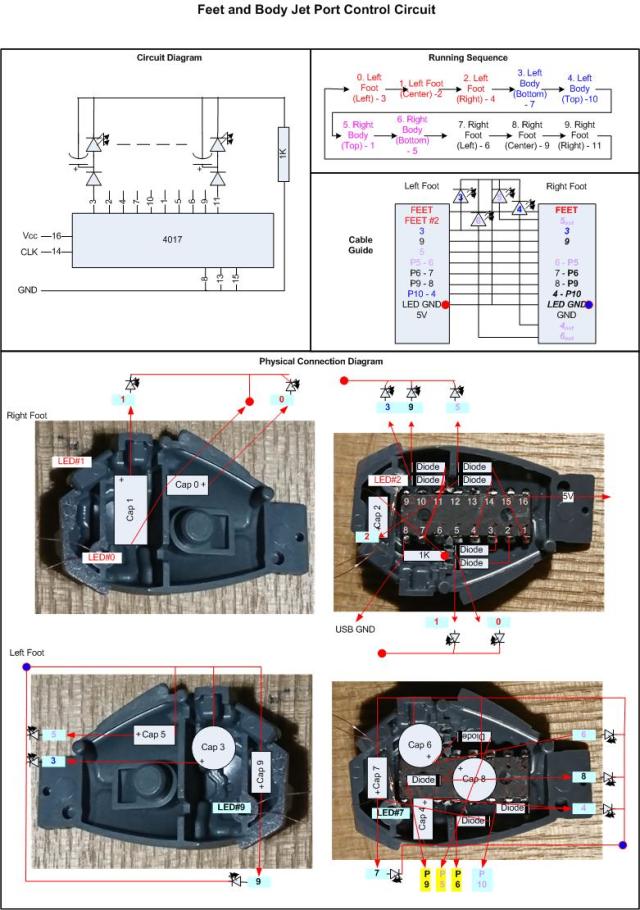

          • - 姿勢調節效果要求是模擬噴射口點火並fade out熄滅,但因Arduino可用控制埠不足及至各個噴射口,因此用4017配合控制埠做了隨機數位生成電路,供十組LED隨機開啟並以電容做成fade out效果,胸口至雙腳用盡了可供的10個digit output。不過因遺漏預一組作全關,以致任何時候都會有一組LED開著。佈線設定如附圖。

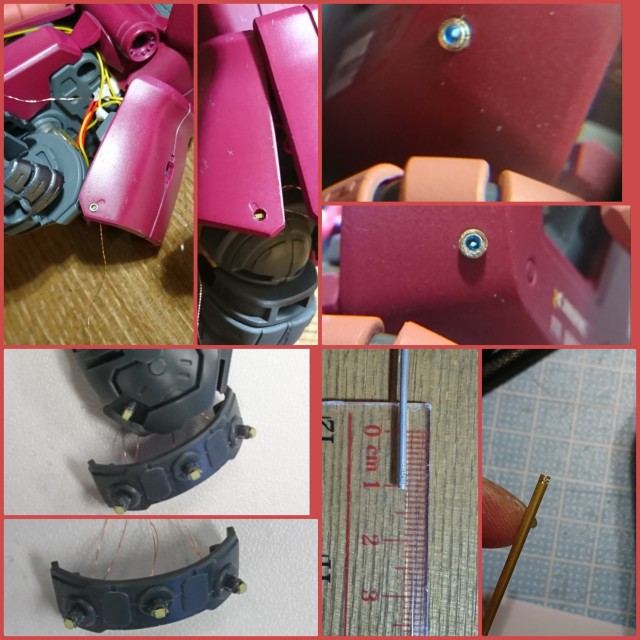

          • - 胸口至裙腳因可用空間太小,這些位置共用了6棵0402 package LED,並以~1mm鋁管做外環,而胸口因漏光緣故,再加了~1.2mm銅管作外環處理。所有噴射口用透明藍處理。

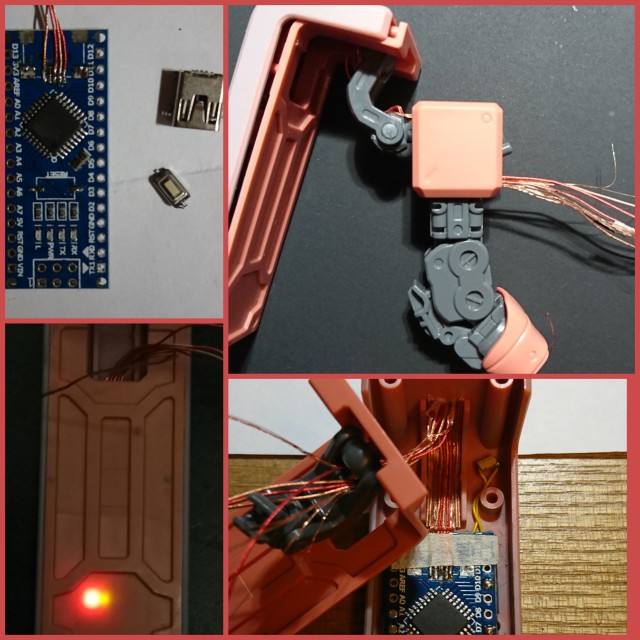

主控模板

  • - 繼續使用餘下的Arduino Nano 模板,安裝於盾內,但因厚薄問題,原有USB插頭及 Reset鍵都拆除了。
  • 介面

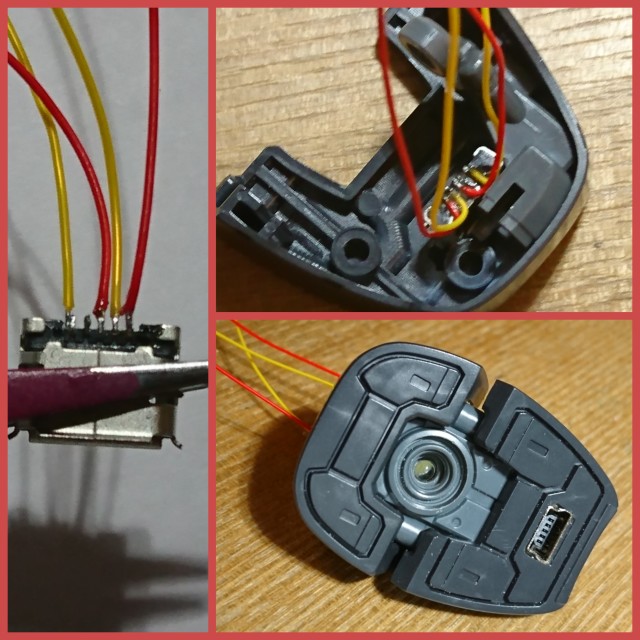

  • - 左右腳分別都支援USB輸入,原定設計為mini-USB,但安裝後發現會略為阻礙腳部活動,因此最後版本是左腳mini-USB而右腳是micro-USB。

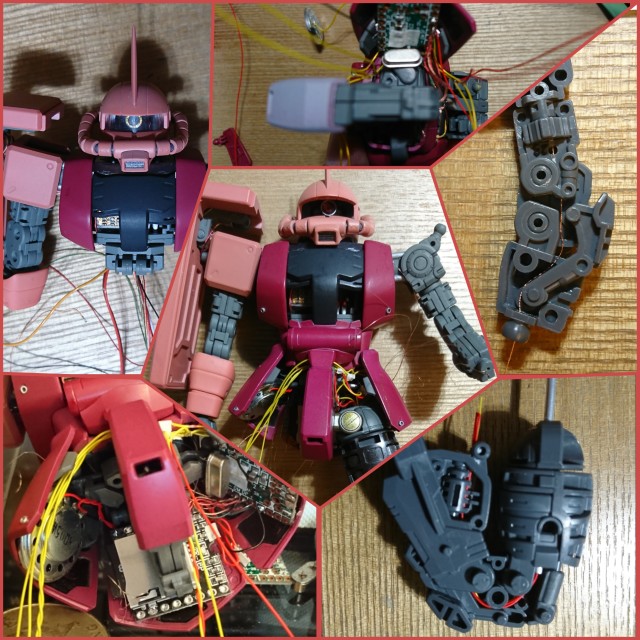

  • 走線
  • - 今次需要游走接駁電線從頭都雙腳都有不少,亦有點亂,汲取經驗後希望之後改善好點。

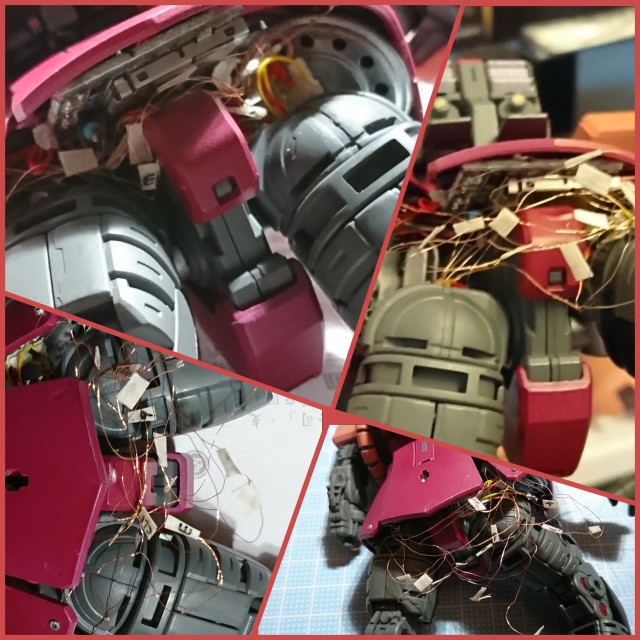

  • 電線收納
  • - 本身電線多而亂,收納都是個頭痛問題,然而最後都完成了。

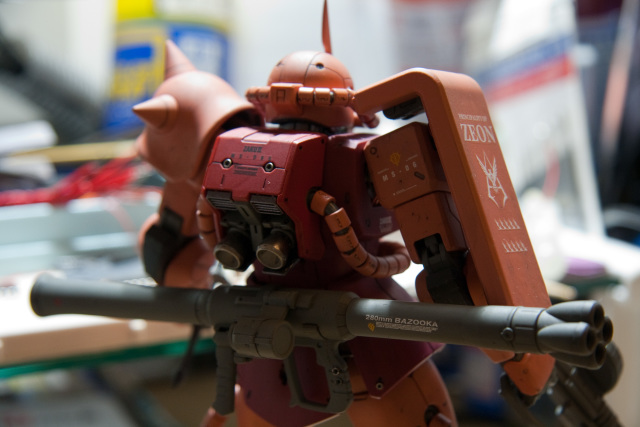

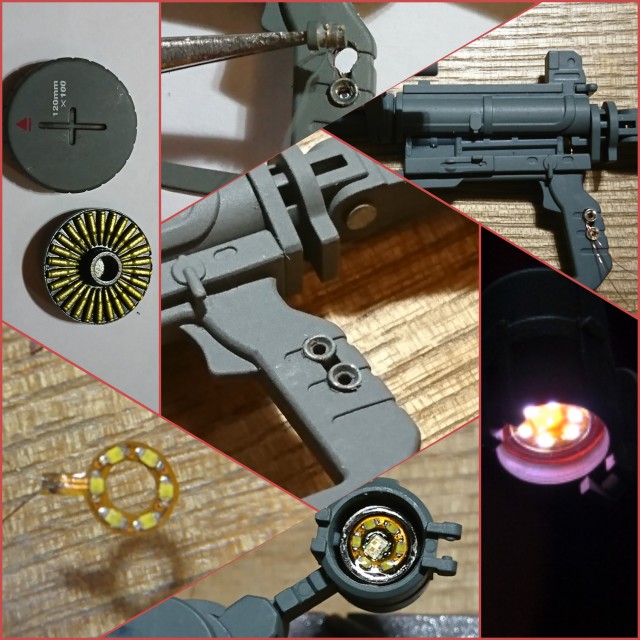

  • 鎗炮
  • - 因雙手已有相連控制,鎗與炮的做法是同樣是從瞄準器引線出來。

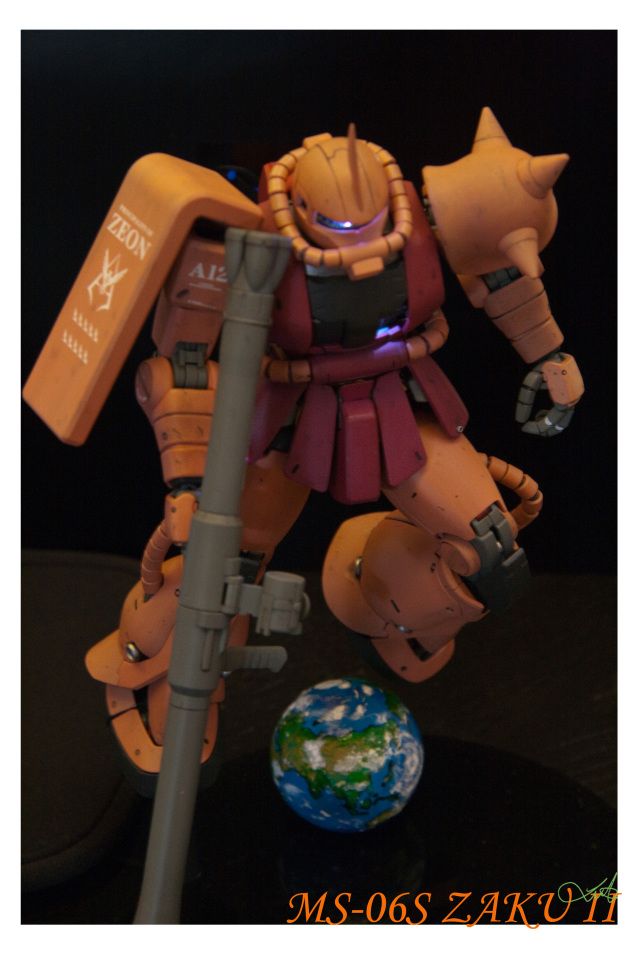

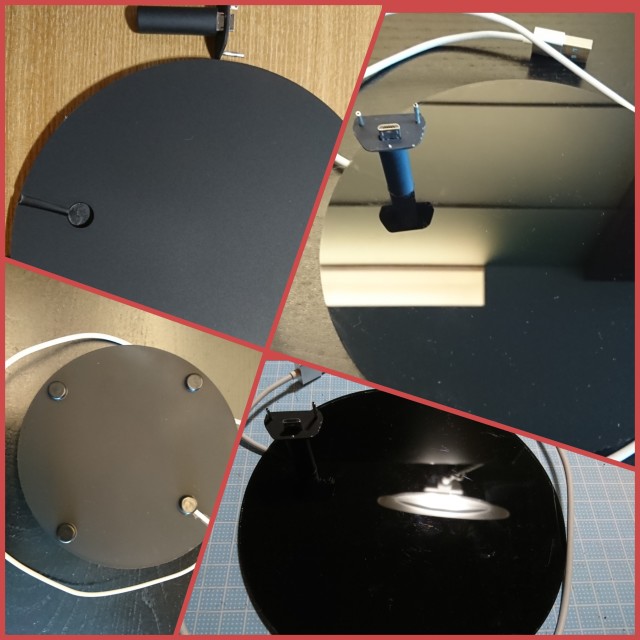

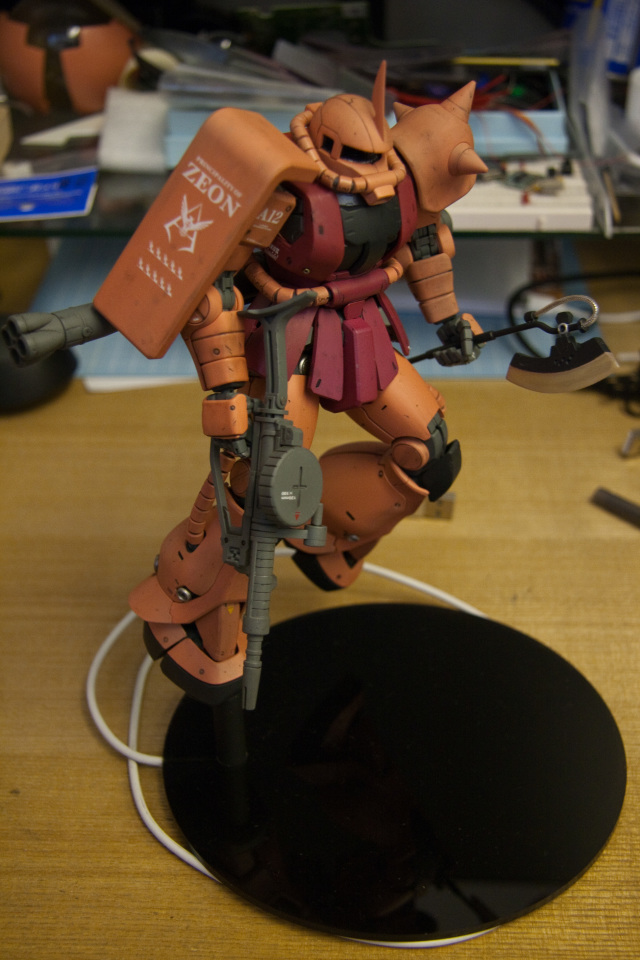

  • 地台
  • - 用150mm 透明圓底坐製作,鑽孔挖坑在其上加膠管及膠板,內穿mini USB插頭,並噴啞黑色便成。
  • 其他制作
  • - 包括右邊駕駛倉,紅外線接收,簡單刻線,其餘零件及重製被地板精靈沒收的零件。
  • 總結
  • - 香港人加油!!









視訊
