大家好
承續上次的3D列印作品,這次製作的為水中工程用潛水艇-刺魨,
概念是結合日本しんかい6500潛艇與蝦子這兩種概念結合,
將此深水載具運用於戰線海港中的巡邏警備單位,
負責處理河道或海港中的廢棄沈船或是危險物品,
但本身仍具備自我防衛,少量攻擊能力的可能。

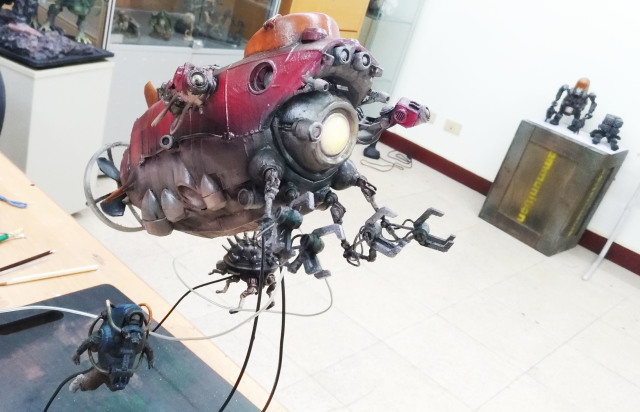

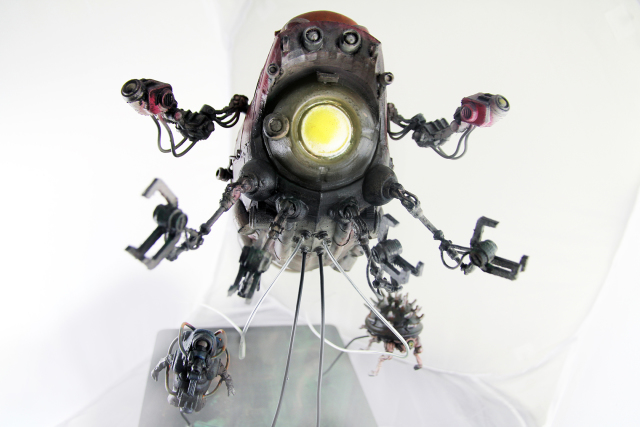

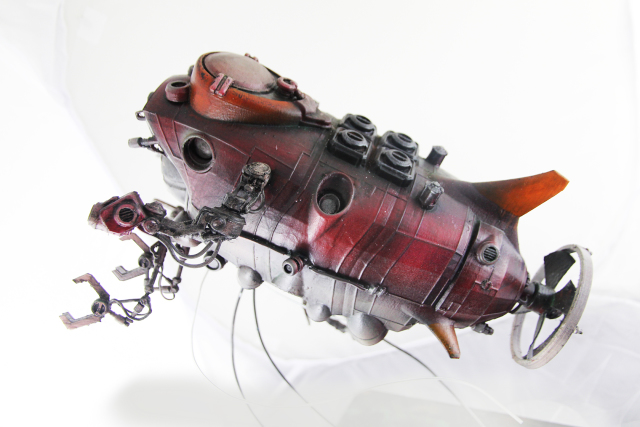

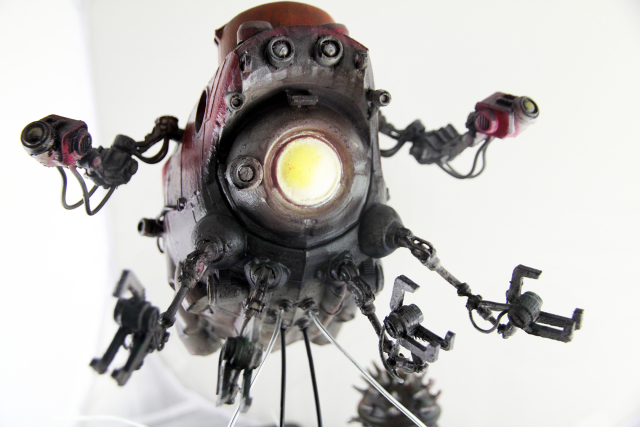

潛艇前方有4隻輔助義肢與兩隻輔助燈具,可以進行沈船救援與拆除危險物的可能。

3D FDM作品原型-潛行機甲(刺魨)

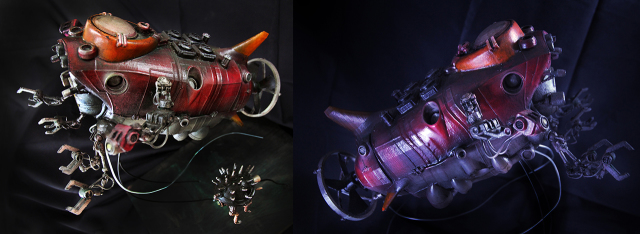

以紅、橘兩色配色,主要是參考此潛艇多屬於維護工程而非純軍事使用,
為避免船隻碰撞還是以鮮艷顏色提供往來船隻視覺觀察可能。

3D FDM作品原型-潛行機甲(刺魨)

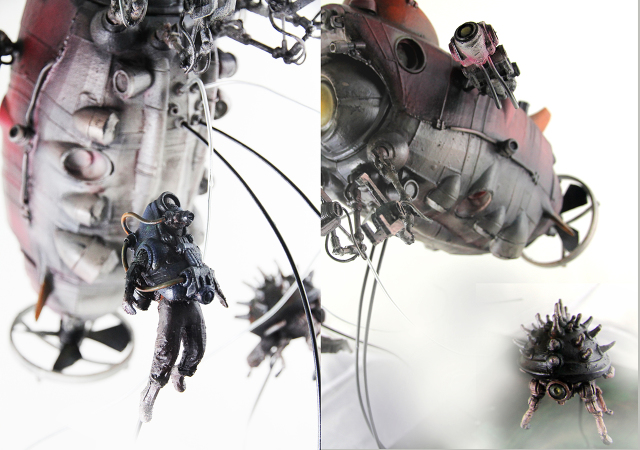

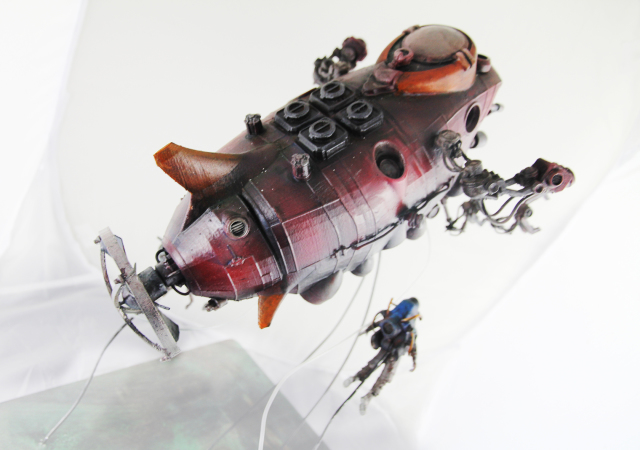

這次列印附加物件為潛水夫與攻擊型AI水雷兩種,
水雷概念以龜型作為設計,背部的凸刺可以靠碰撞感應進行自爆。

3D FDM作品原型-潛行機甲(刺魨)

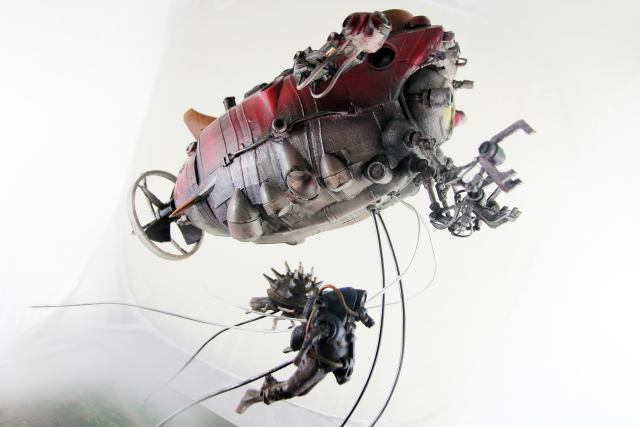

由於重量關係,所以底座還是只能依靠較重的基座與鐵絲支撐。

概述一下製作過程:

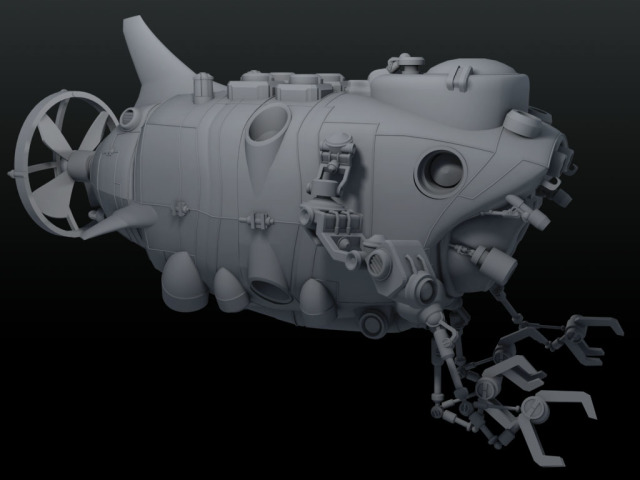

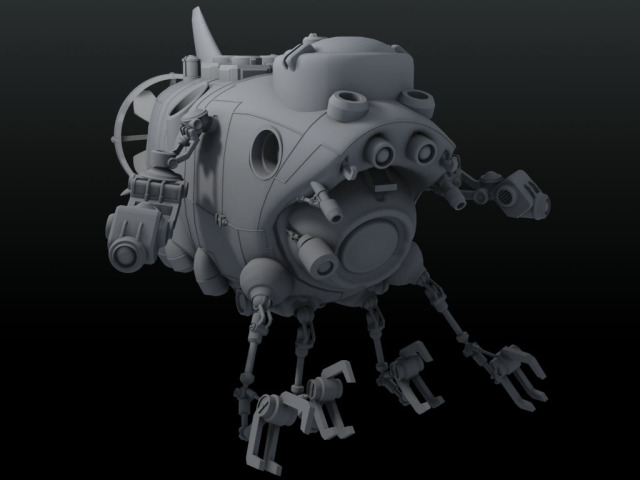

建模是用3D MAX進行,幾何結構還是3D建模方便。

先完成造型與結構設計的基礎之後再進行分割規劃,

3D FDM作品原型-潛行機甲(刺魨)

3D FDM作品原型-潛行機甲(刺魨)

結構設計完整後,開始進行分割規劃,

將所有需要列印分塊的部分進行卡榫、切面的處理。

3D FDM作品原型-潛行機甲(刺魨)

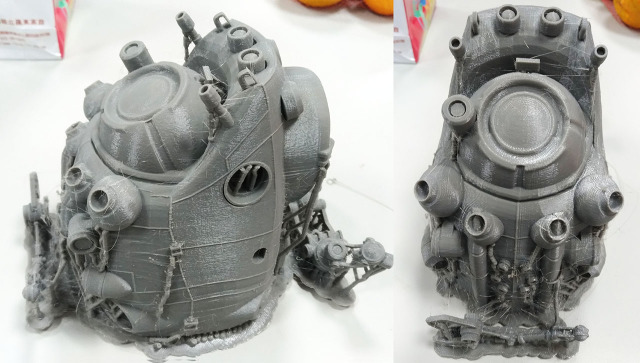

這次在列印過程遇到較難處理的是熱漲冷縮問題,
雖然有故意將模型底座稍微拉高,避免跟列印台直接碰觸造成誤差。

3D FDM作品原型-潛行機甲(刺魨)

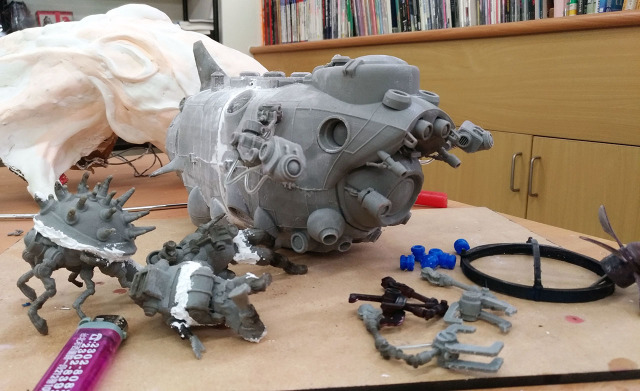

選擇比較不會造成視覺斷面的部位進行橫切可能。
PLA非常堅硬又脆,細小零件容易因為施力不當斷裂,
所以打磨時要小心,萬一接口處誤差又大時打磨只能用砂紙慢慢順著形體磨。

3D FDM作品原型-潛行機甲(刺魨)

進行底色、邊緣增黑、乾刷舊化,並加工軟管上去使造席豐富度增加,

選擇噴灌、壓克力顏料跟油畫顏料交互進行上色與水洗,
以增加斑駁感。

用加熱鐵絲鑽孔後,將模型架上鐵絲就告一段落了。

3D FDM作品原型-潛行機甲(刺魨)

3D FDM作品原型-潛行機甲(刺魨)

3D FDM作品原型-潛行機甲(刺魨)

3D FDM作品原型-潛行機甲(刺魨)
