3D列印【Simplus-Basic Frame】製作記

大家好,今天要跟大家介紹的是自製模型【Simplus-Basic Style】的製作過程。

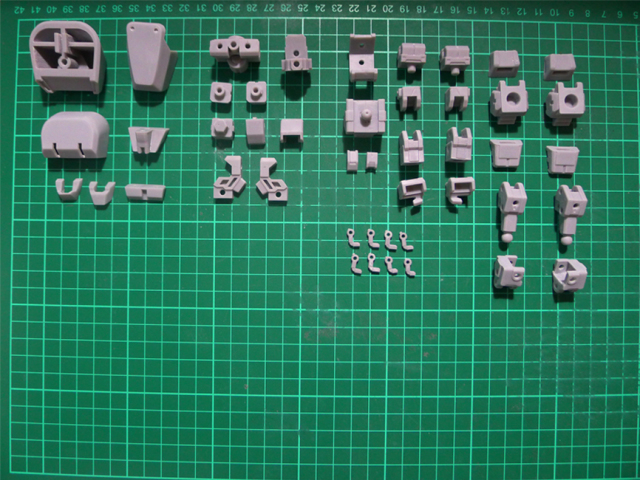

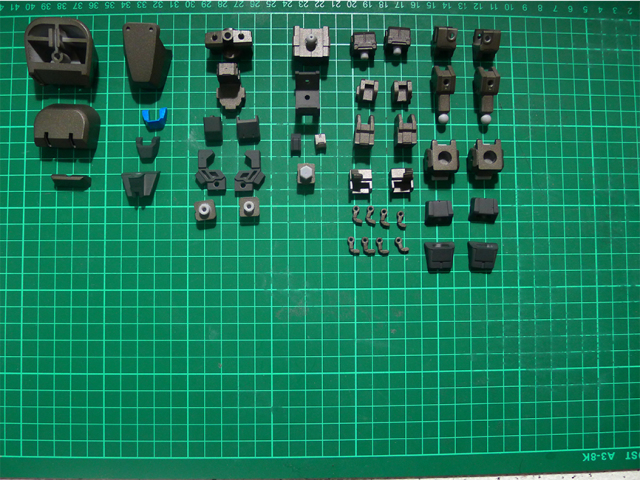

這個自製模型是以光固化3D列印的方式製作,光固化的列印過程大概有這三個步驟:列印-->清潔-->光照,經過最後的一個光照之後,就可以得到最終可以使用的模型了。上面的圖片就是這次【Basic Style】要使用到的零件;

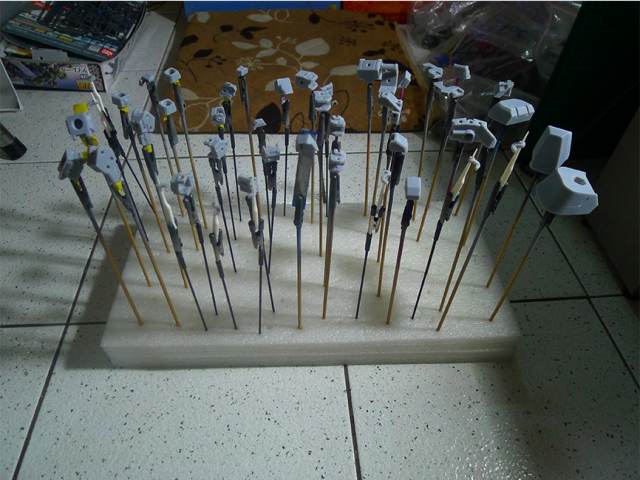

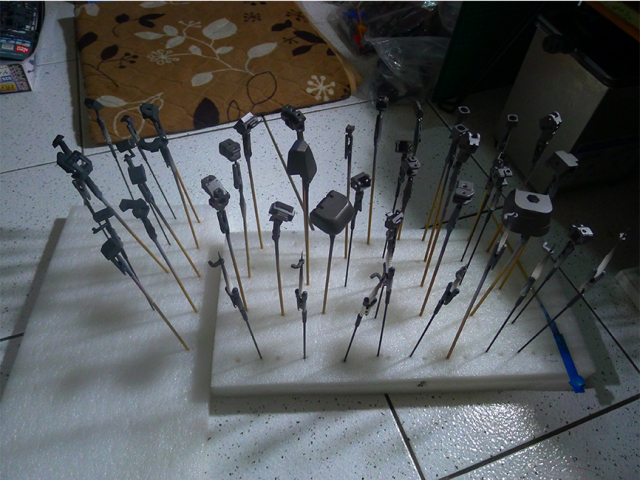

接著就是將零件上500號底漆,面漆的部分選用的是【Mr Color 28】的黑鐵色以及【Mr Color 40】的德軍灰;


上完顏色的零件,接著就可以開始進行組裝作業了;

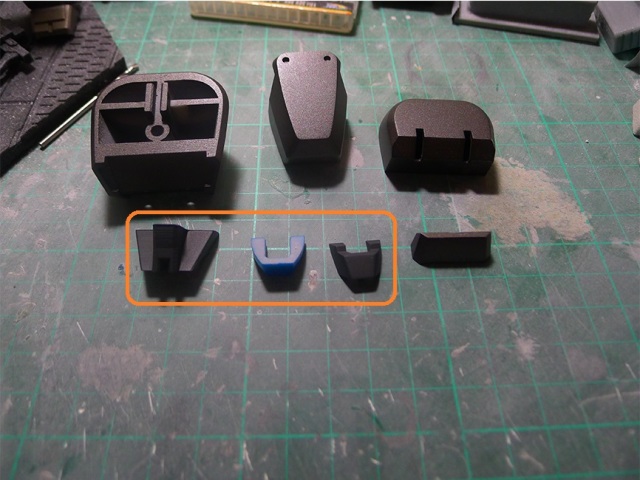

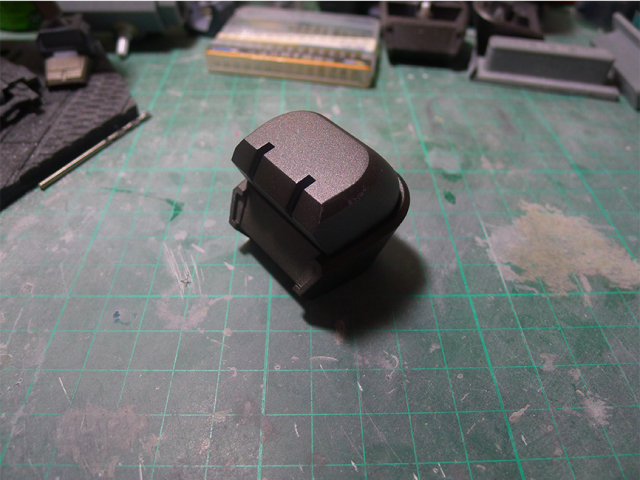

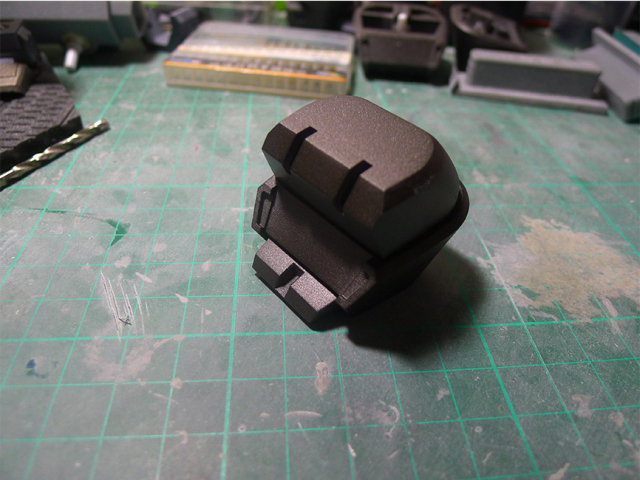

首先是頭部組裝的部分,圖中橘色框框的部分是為了後續製作的方便,特別將眼睛作出獨立分件;

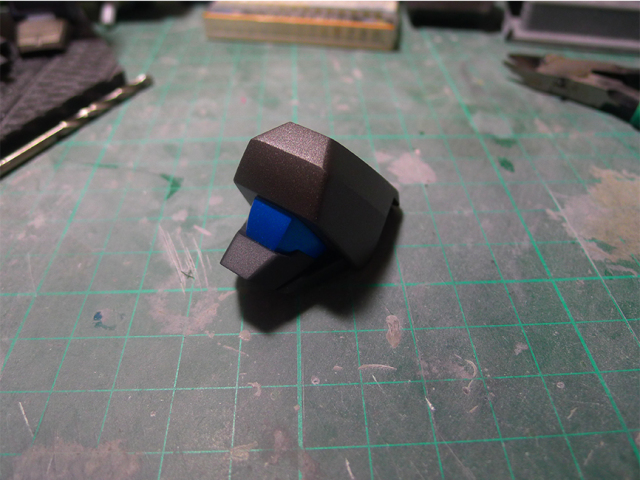

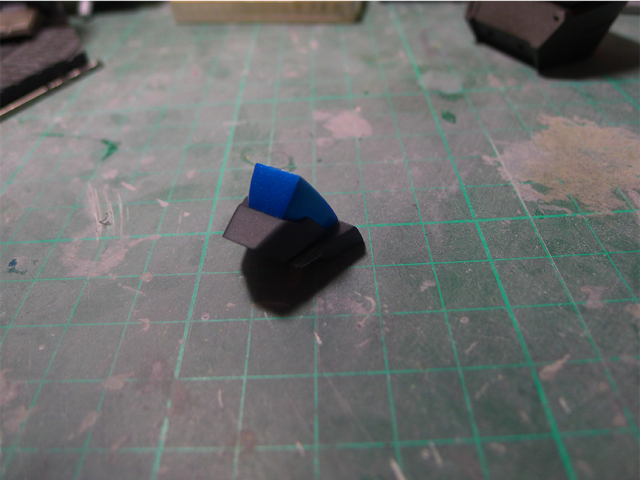

這裡就是剛才所提到的,為了後續的製作及上色,所以將眼睛的部分作成獨立零件,眼睛的上色是採用噴罐的【TS-54】金屬藍;

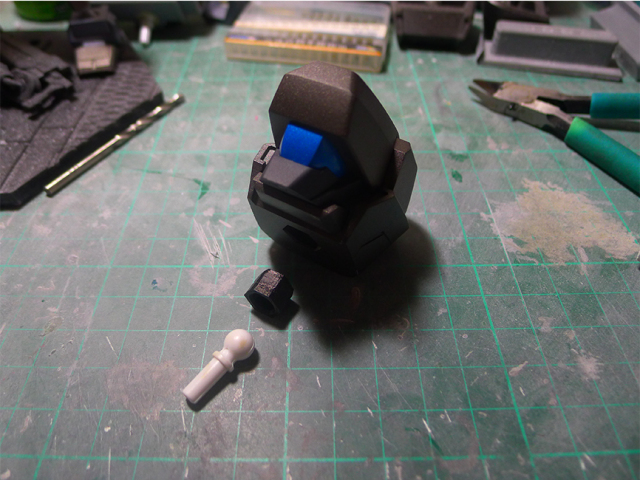

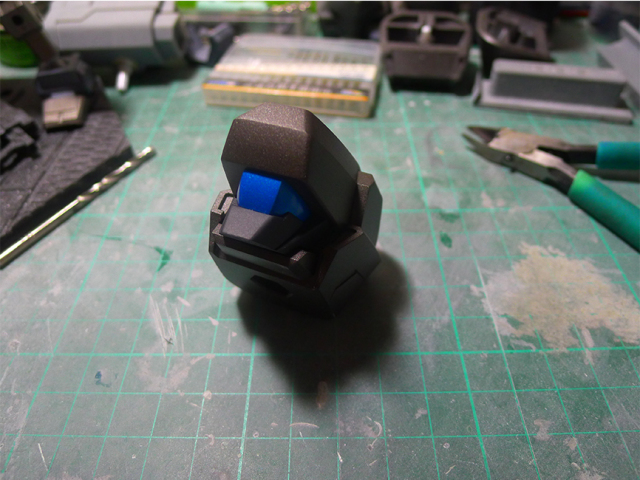

頭部組裝完成的狀態,關節的部分採用3D列印的軟膠球窩關節搭配市售的球頭關節;

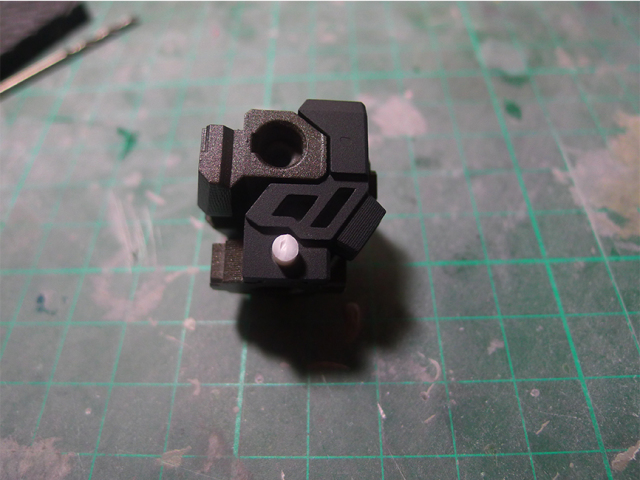

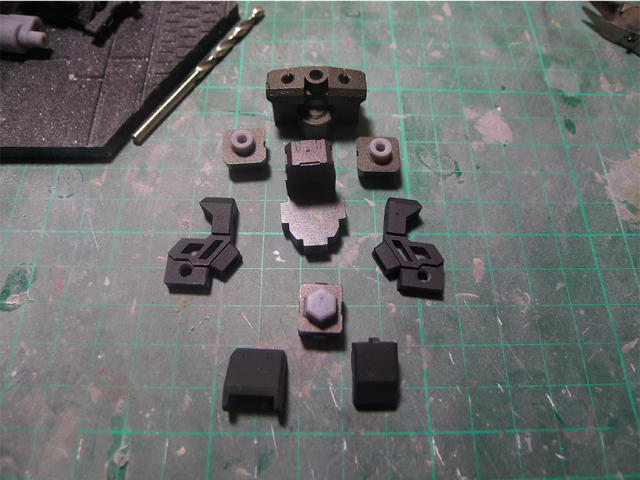

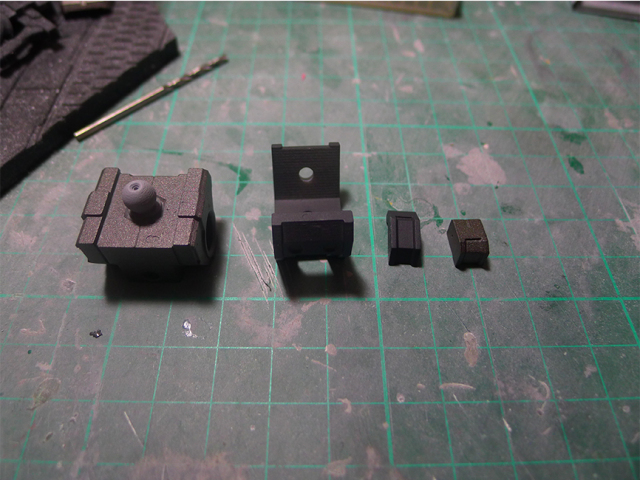

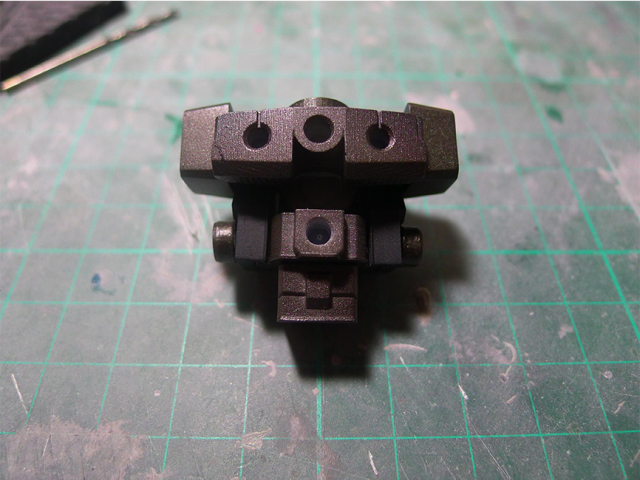

接著是軀體部分的組裝;


因為3D列印的材料性質偏脆的關係,因此不適合作像是一般組裝模型的對接卡榫或是軸孔配合,當然從列印的層面來說,是可以列印的出來的,但是在組裝的過程中會很容易就斷裂,因此在每個零件的連接上都是用實心塑膠棒或是黃銅棒作連接,這樣在組裝過程中不僅不易斷裂,同時在成品擺出姿勢時,保持力及強度也相對提高不少;

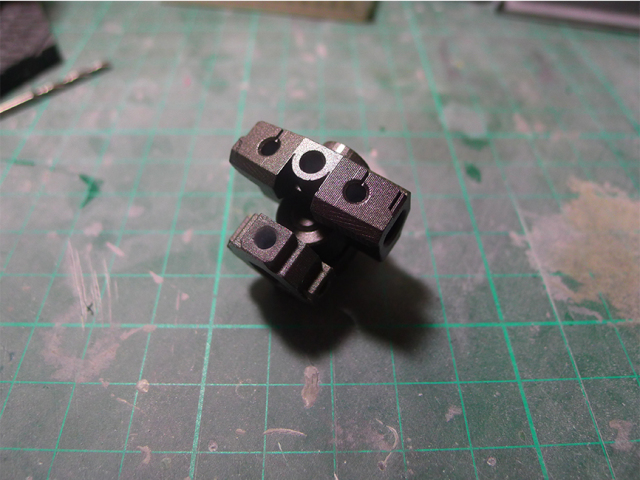

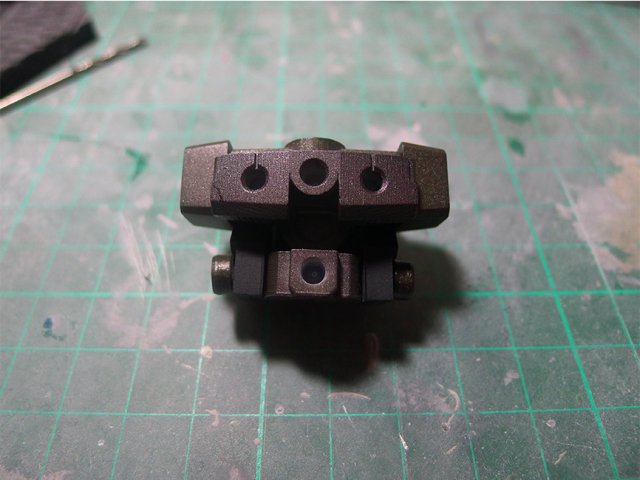

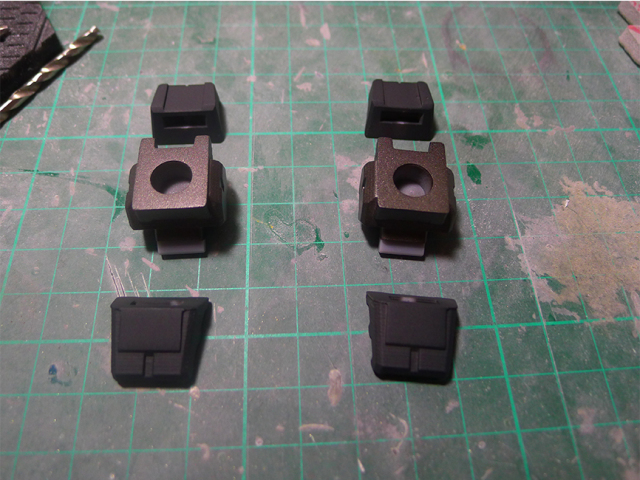

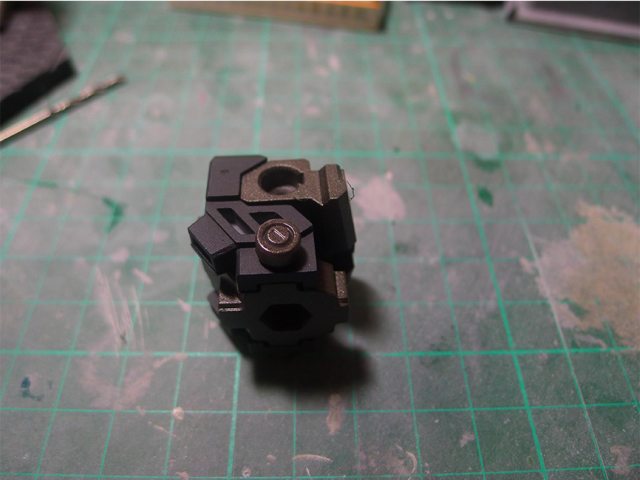

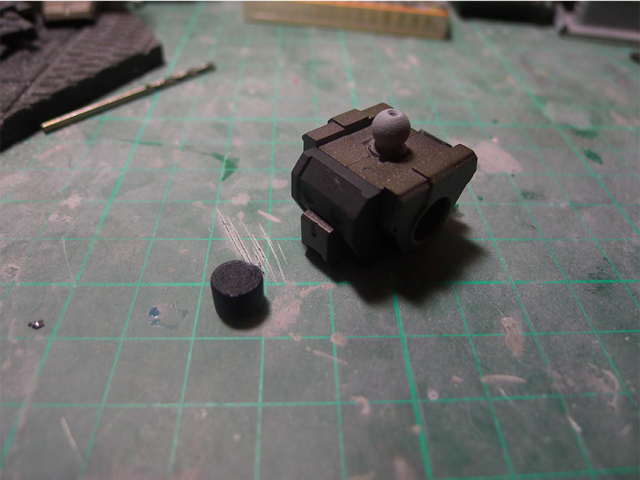

腰部組裝的部分,與左右兩腿連接處,同樣採用了自製的3D列印軟膠關節;

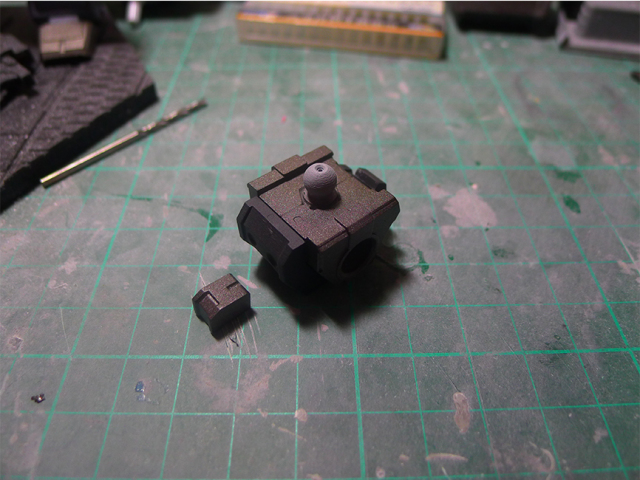

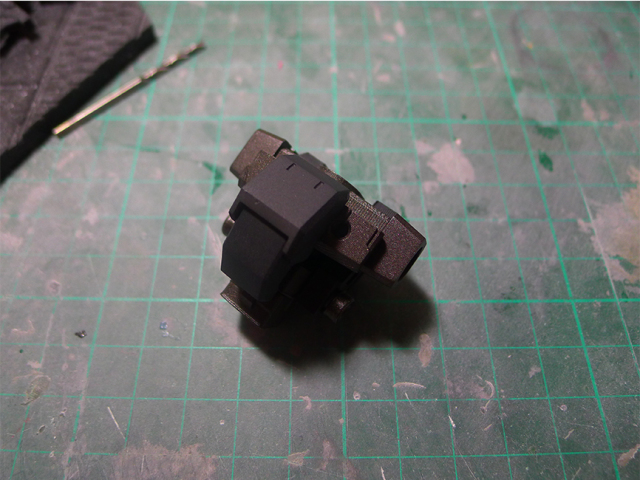

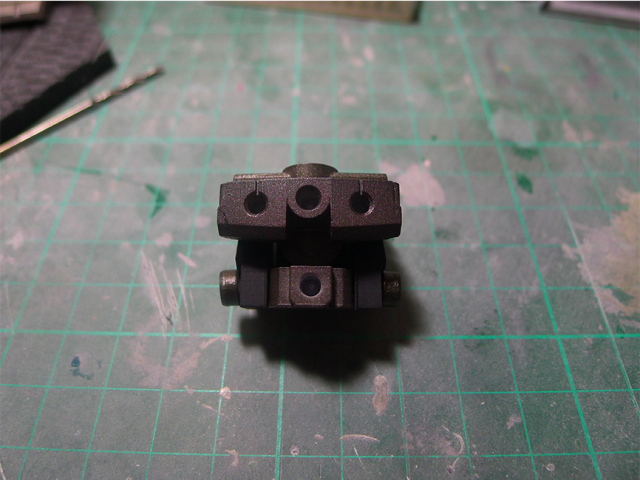

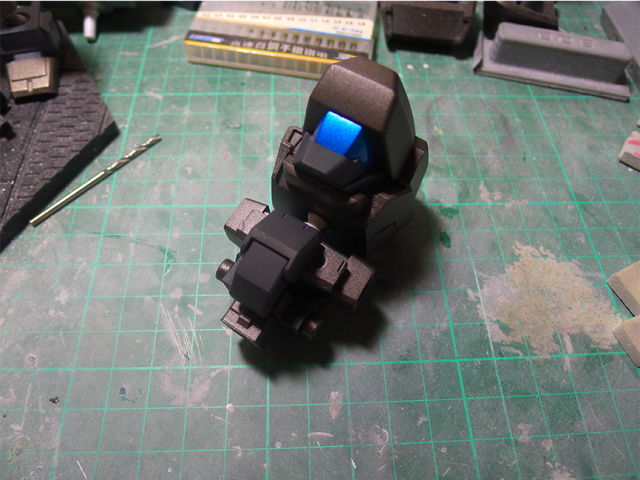

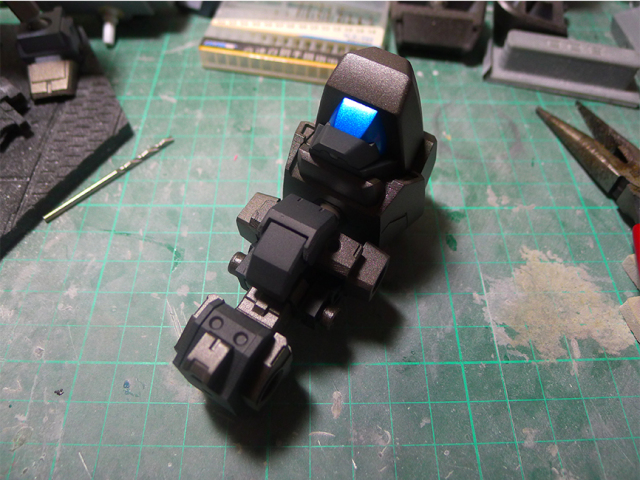

腰部組裝完成;

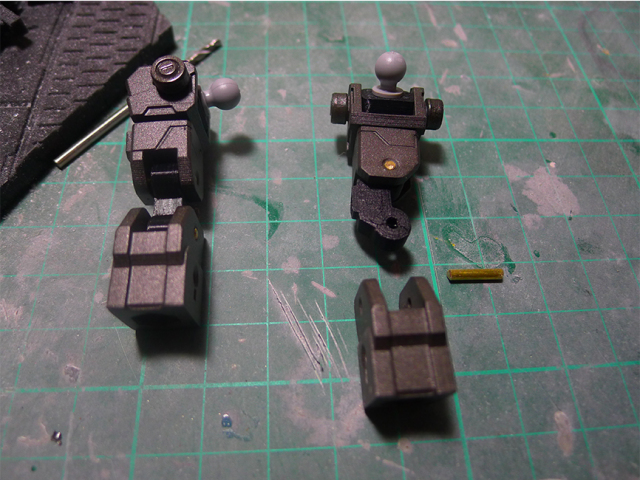

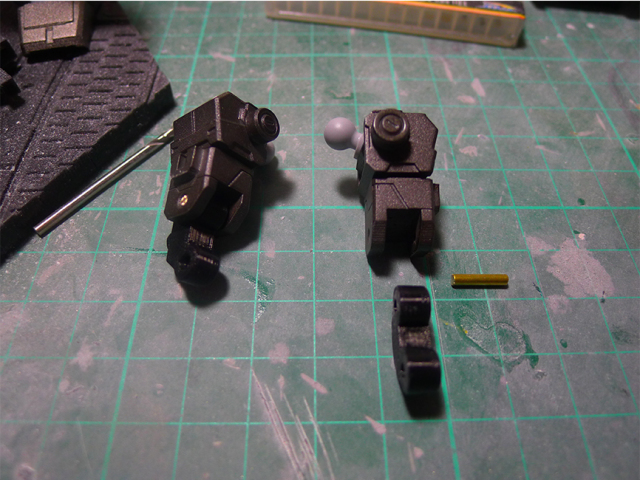

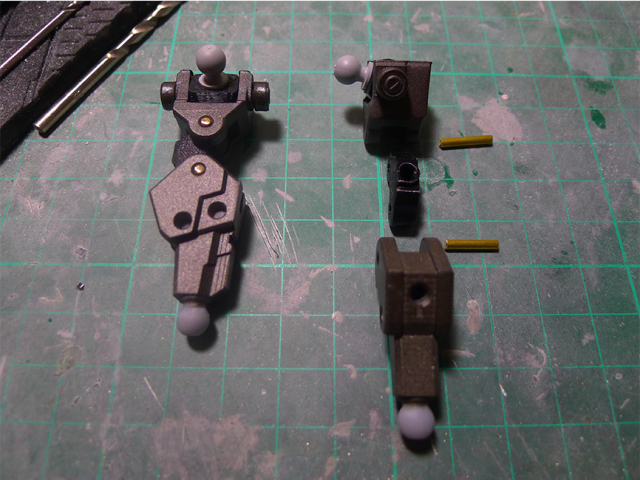

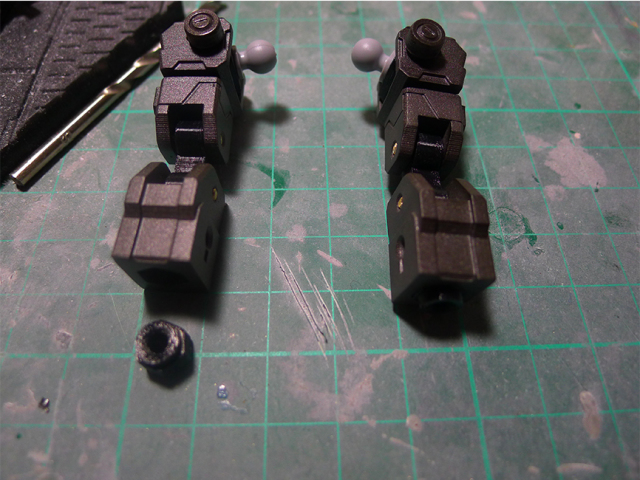

手臂的組裝,為了讓成品有更高的活動性,肩膀的連接處採用球頭及自製的軟膠關節與軀體作連接,上臂及下臂也各塞入一個軟膠關節與肩膀及拳頭連接,手肘的部分也是自製的軟膠關節,這些複雜的設定都是為了確保成品的可動度而作的分件;


上臂、下臂還有手肘連接處,採用2mm的黃銅棒座連接,確保成品的強度;

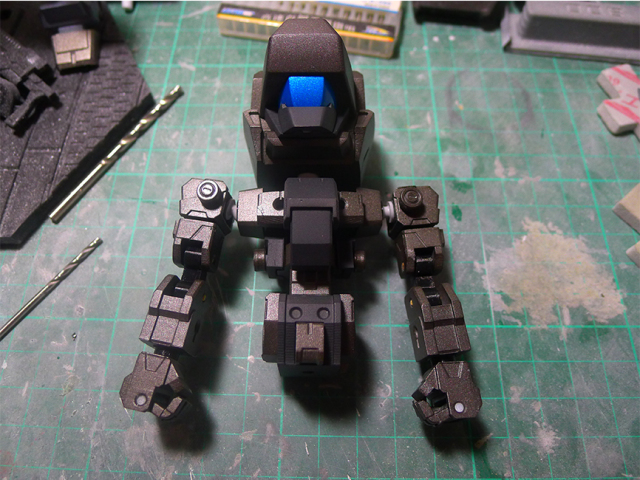

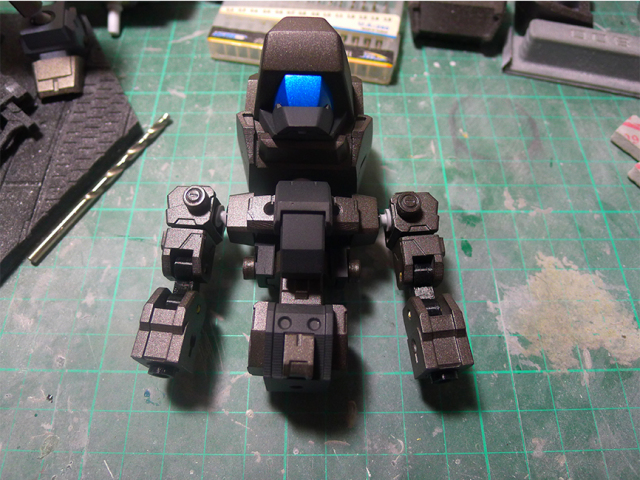

手臂組裝完成的狀態;

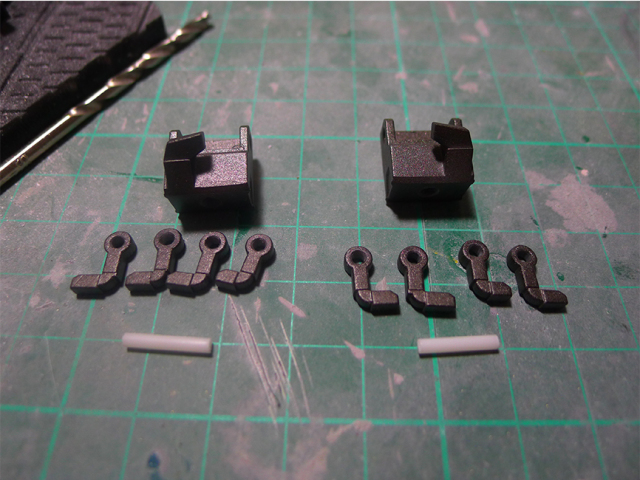

拳頭為了讓成品有抓握的動作,因此將四指獨立分件;

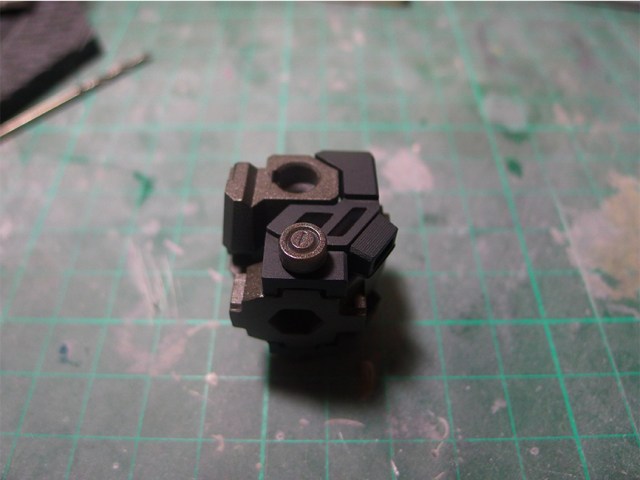

組裝完成的狀態;

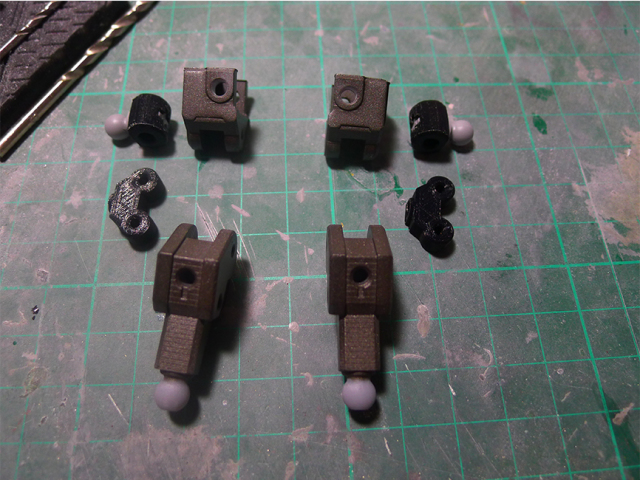

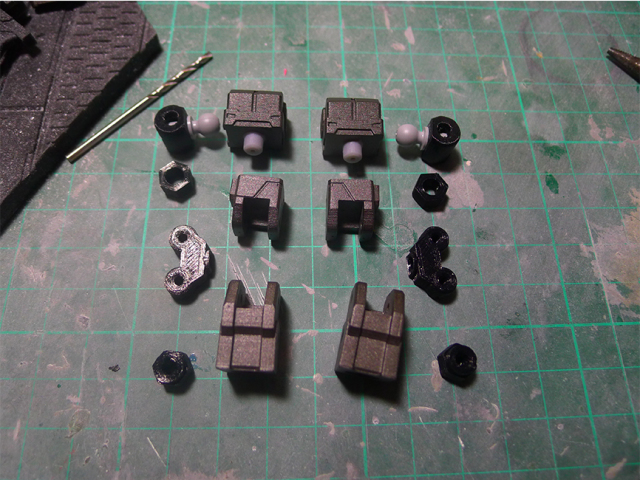

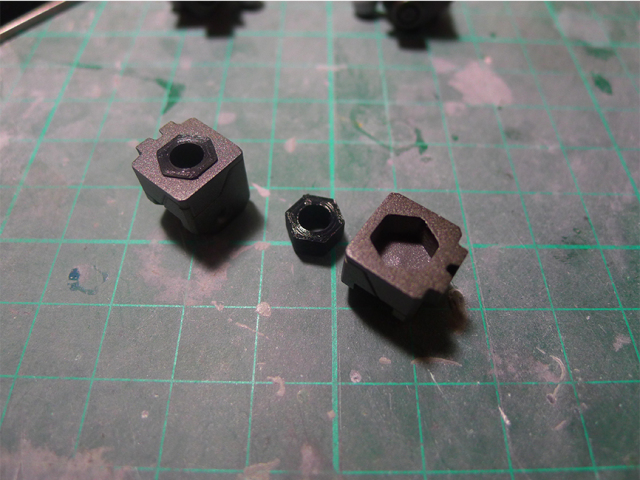

腿部的組奘,同樣為了可動性的考量,大腿與腰部的連接部分採用與肩膀相同的關節,膝蓋與手肘的關節則是同一零件;


為了確保強度,大腿、小腿及膝蓋也是採用了2mm的黃銅棒作連接;


組裝完成的狀態;

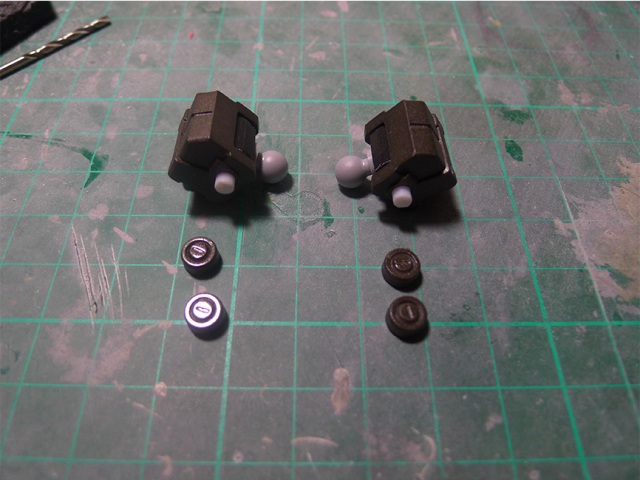

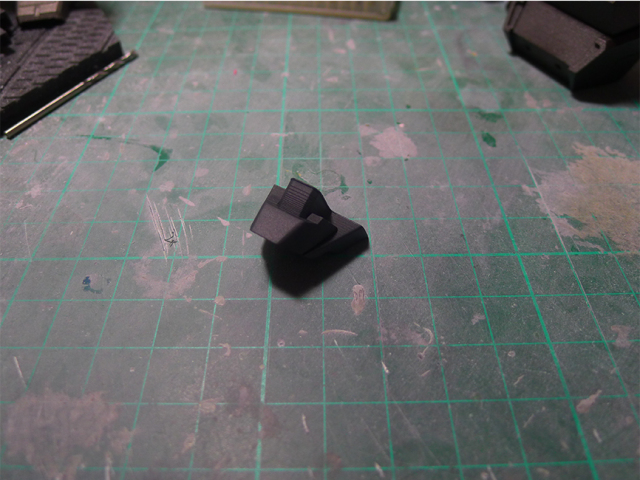

最後是腳掌的零件,腳掌與腿部的連接同樣是使用球窩對球頭的連接方式;

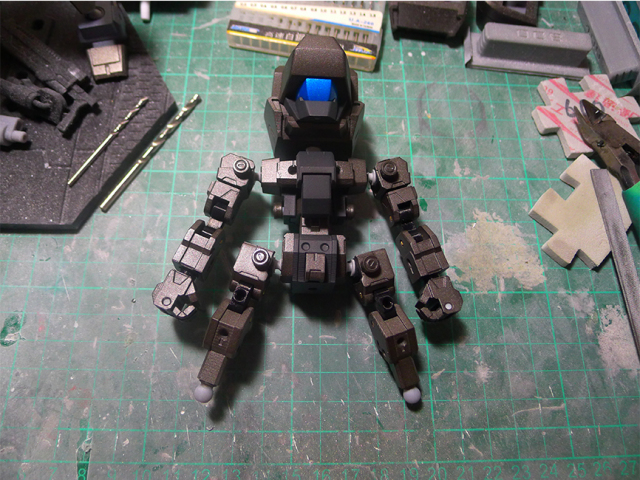

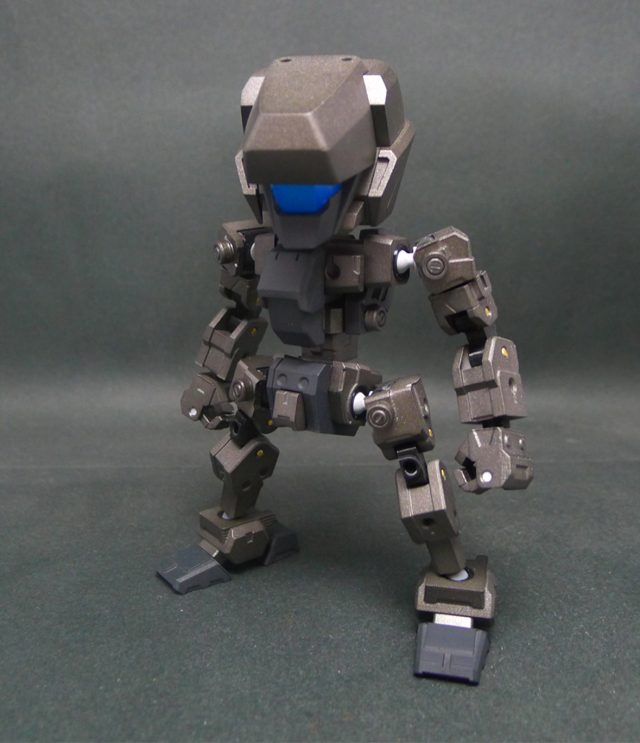

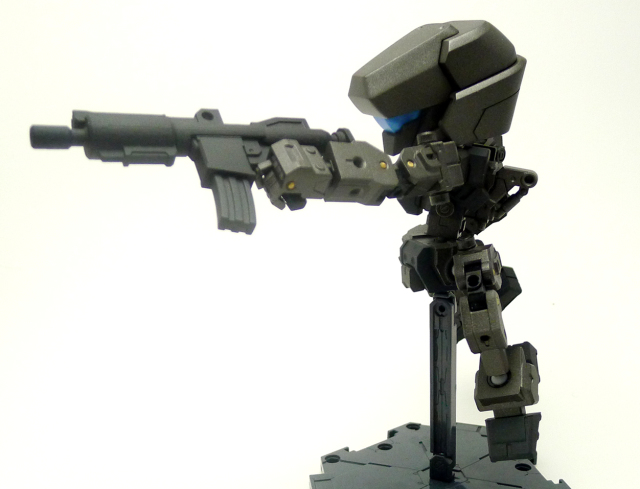

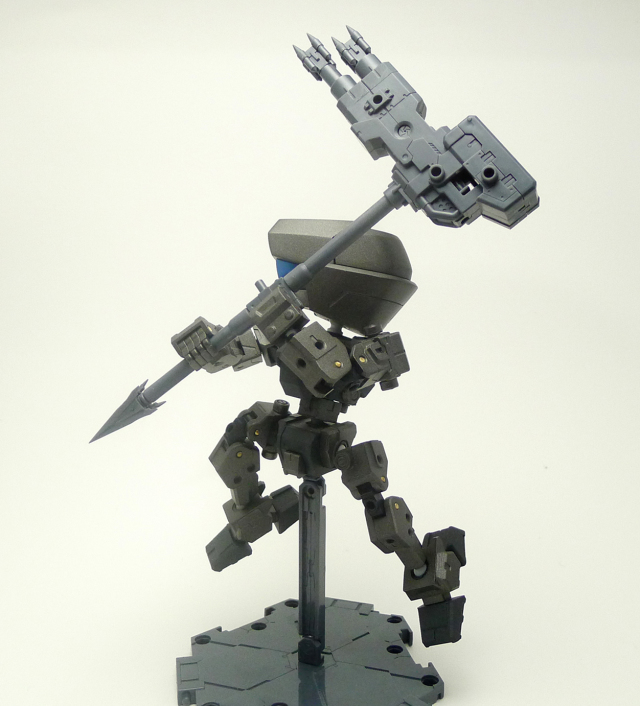

組裝完成的狀態,如同先前所提到的,由於作了相當多的分件,所以成品在上色上也相對變得輕鬆許多,不需要作遮蓋;而且可動性也比單一模型直接列印高出許多,以上就是這次跟大家分享的製作過程,謝謝各位的觀看。

部落格&粉專:【http://ariessketch.pixnet.net/blog】、【https://www.facebook.com/ptmodelstudio/?ref=bookmarks】

※本文為投稿文章非本站立場,內容如有疑慮請來信告知
