【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

Toy Story - Woody and Buzz Lightyear

已忘記從那套電腦動畫開始只選粵語版本,不過印象中Toy Story必定有份,畢竟土生土長於香港,粵語有其不可取締的地位,加上配音質素大為提升後,與劇情發展及各方音效都能完美融合,粵語配音再多了一份情感在內。

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

模型改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

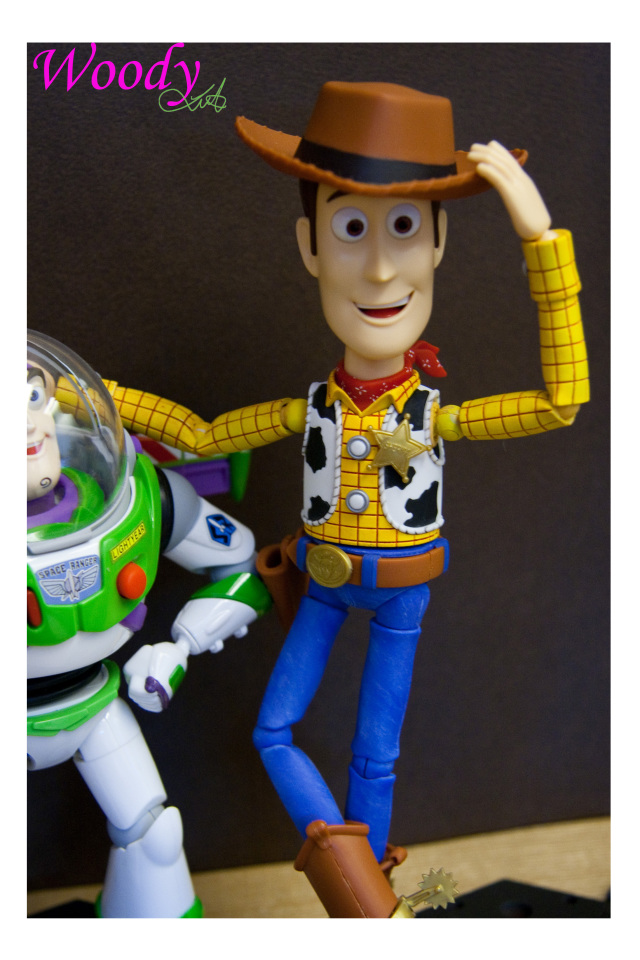

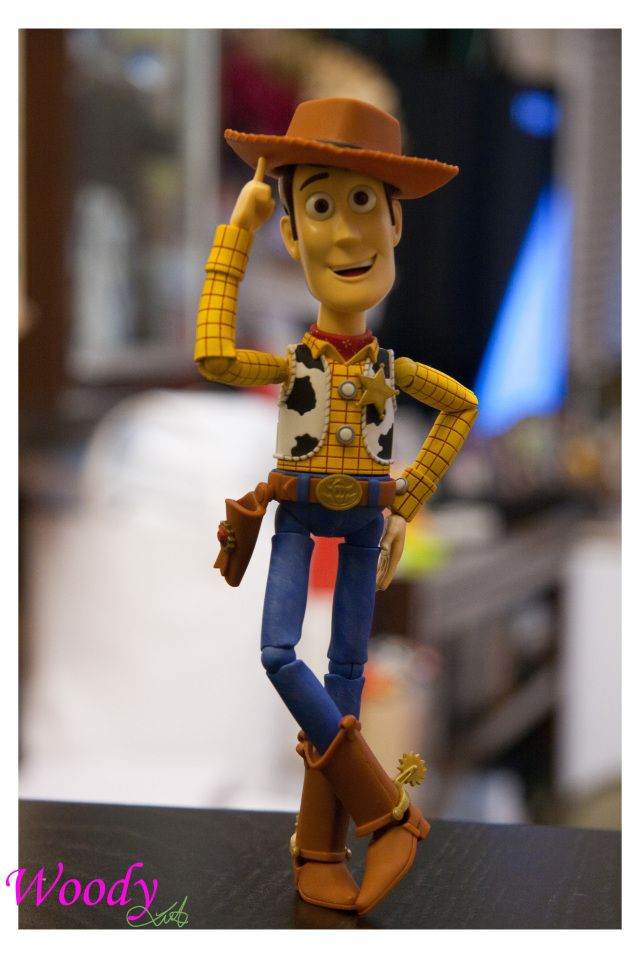

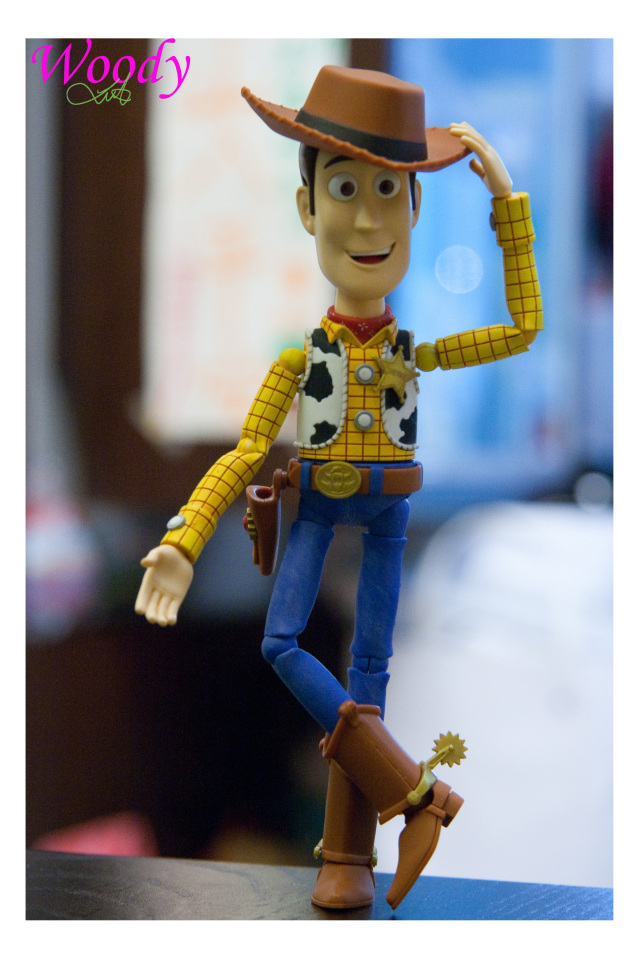

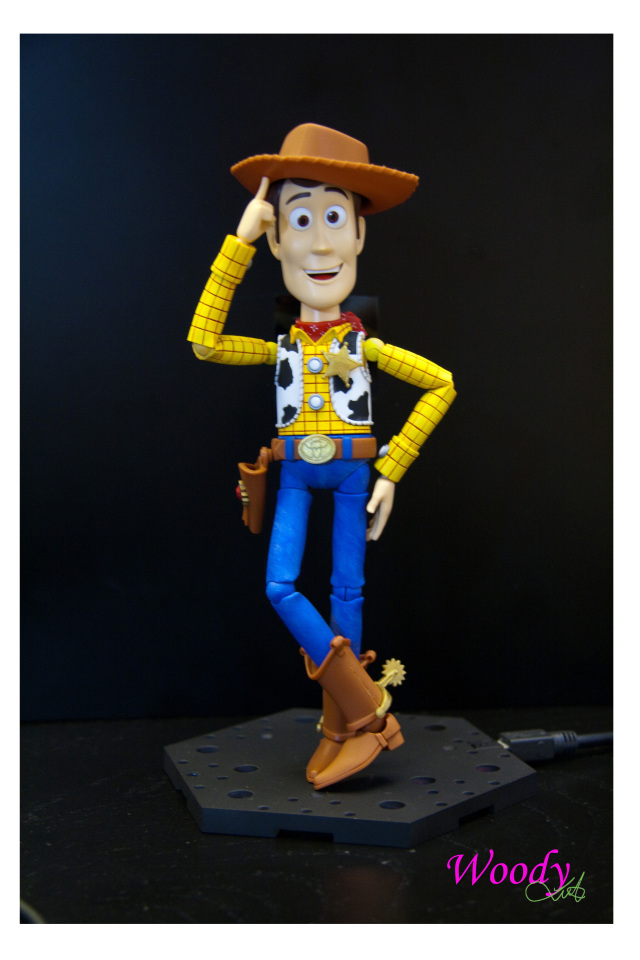

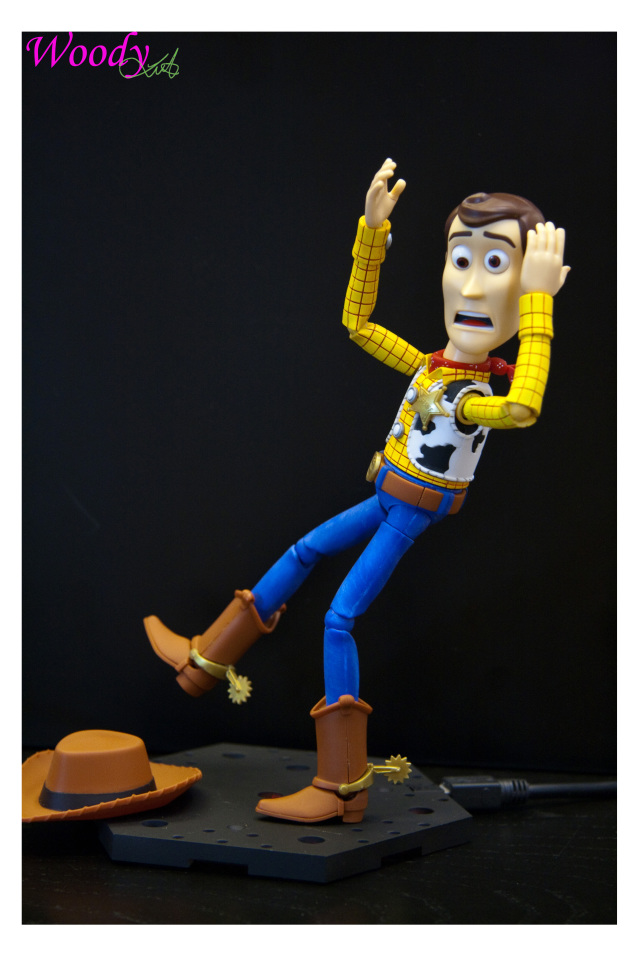

Woody

原設定是發聲布公仔

改造設計是在內加小形揚聲器,並引線往地台,連接位製成如單聲道phone jet 的樣子。

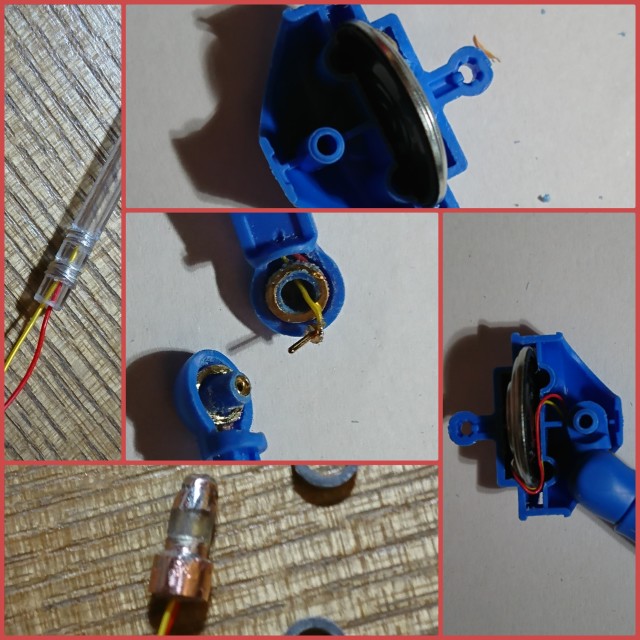

圖示(1)

1.揚聲器置於腰部,引線至膝蓋

2.膝蓋內以銅圈製作,以連接大腿與小腿

3.連接插頭用膠管製作,外環用銅管

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

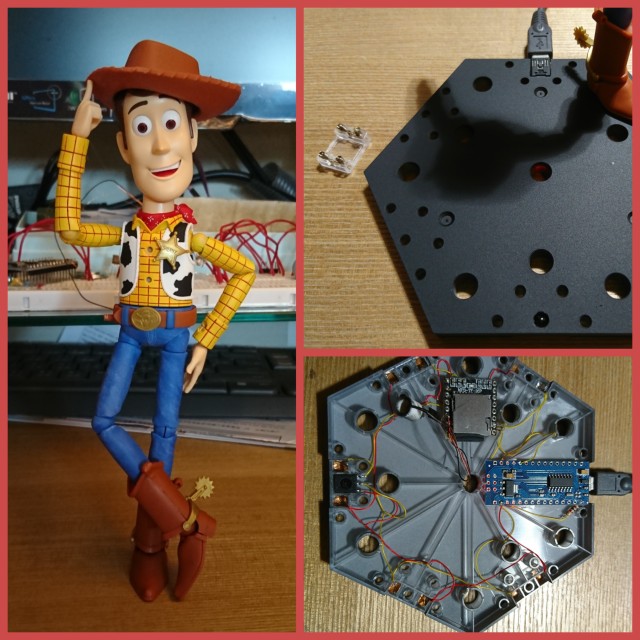

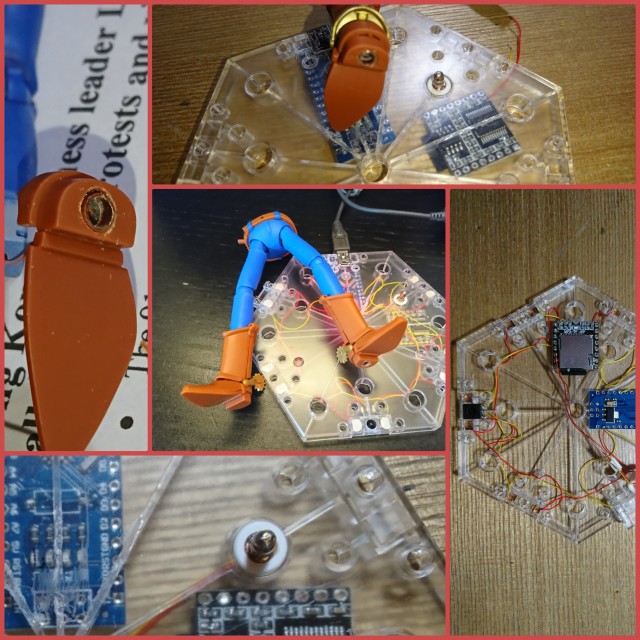

圖示(2)

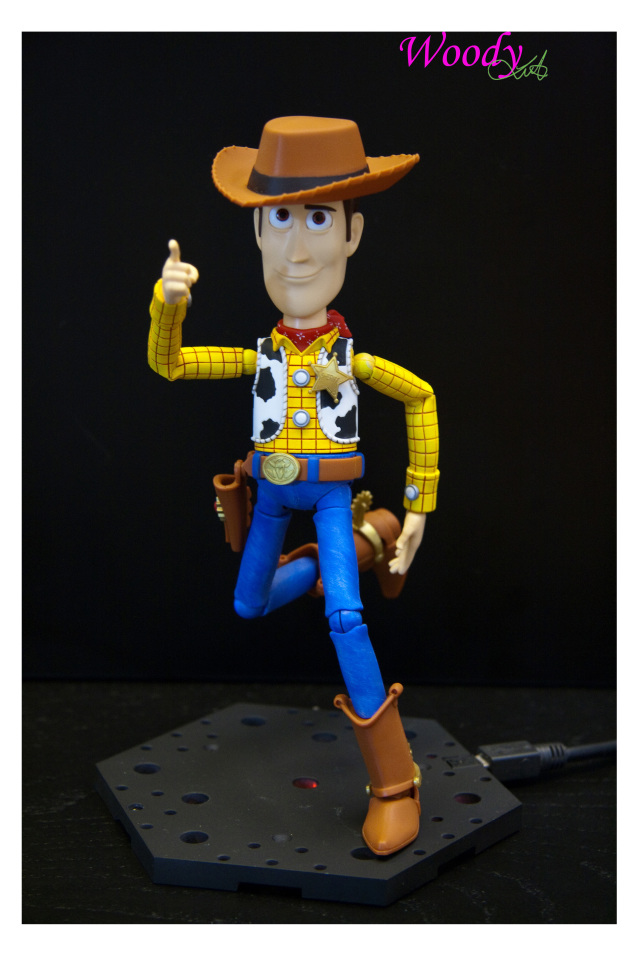

1.胡迪腳部與地台連接

2.連接頭保留設定可轉插任何洞口

3.地台用了Arduino Nano 及DFPlayer再加IR Receiver

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

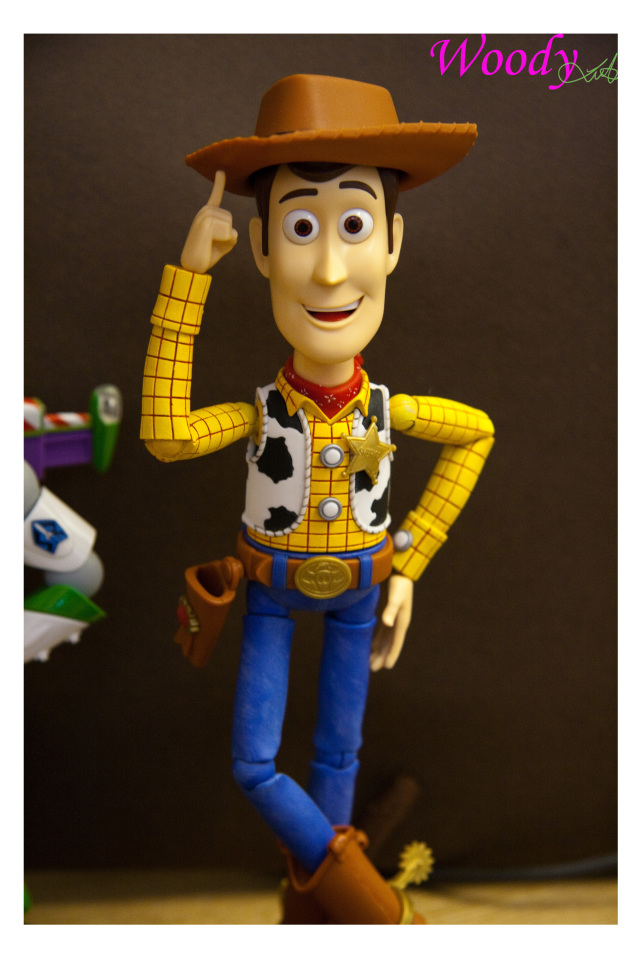

圖示(3)

1.胡迪設定是布料公仔,腳部圖以牛仔布料塗妝

2.其他都只用基本方式處理

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

其實一直都不確定揚聲器加於Figure內部還是加於地台內聲效會比較理想,最後個人感覺是差不多,自覺加於Figure內部有點為做而做喔。

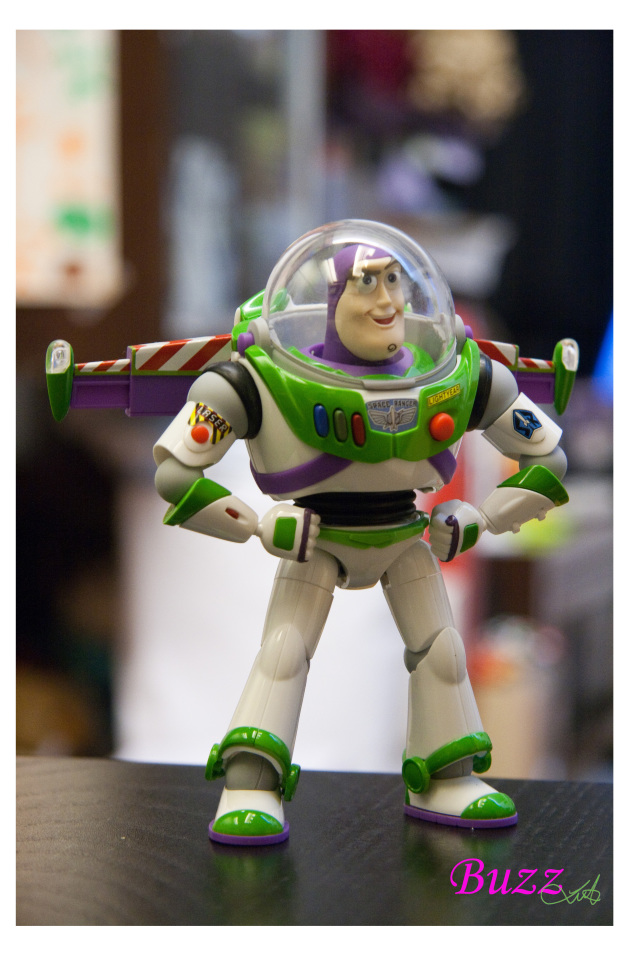

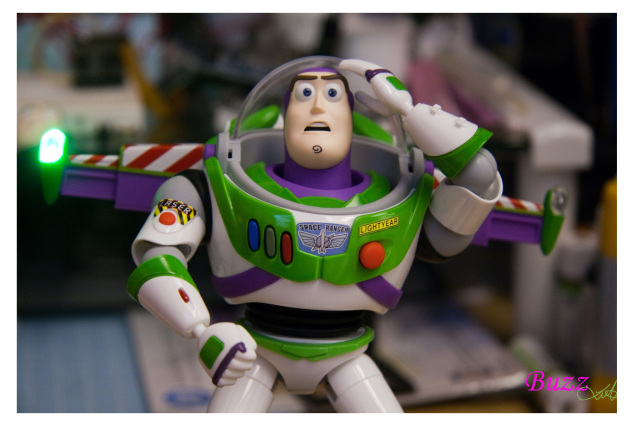

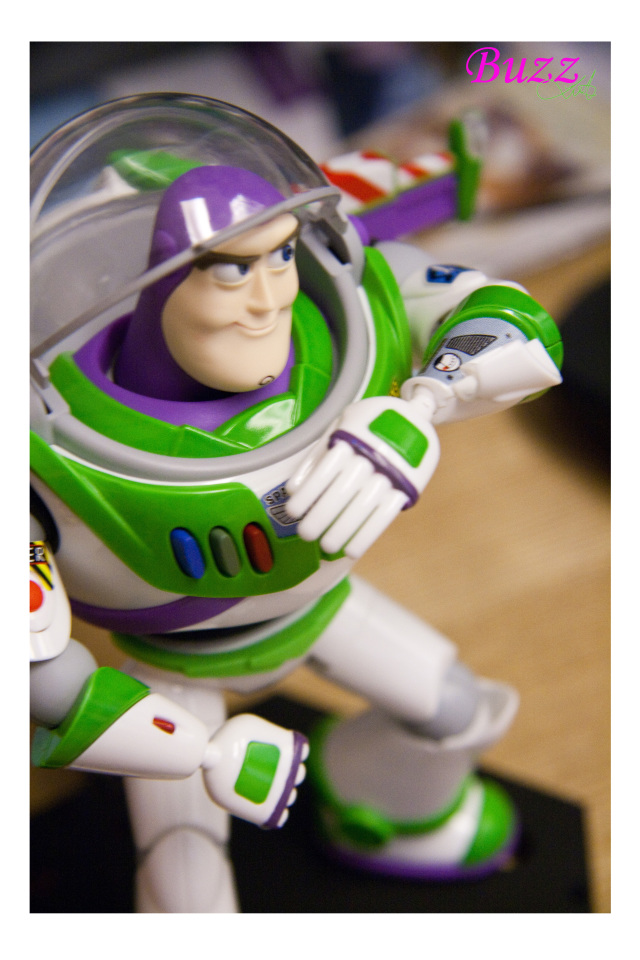

Buzz

原設定是有光效有聲有機關合金玩具

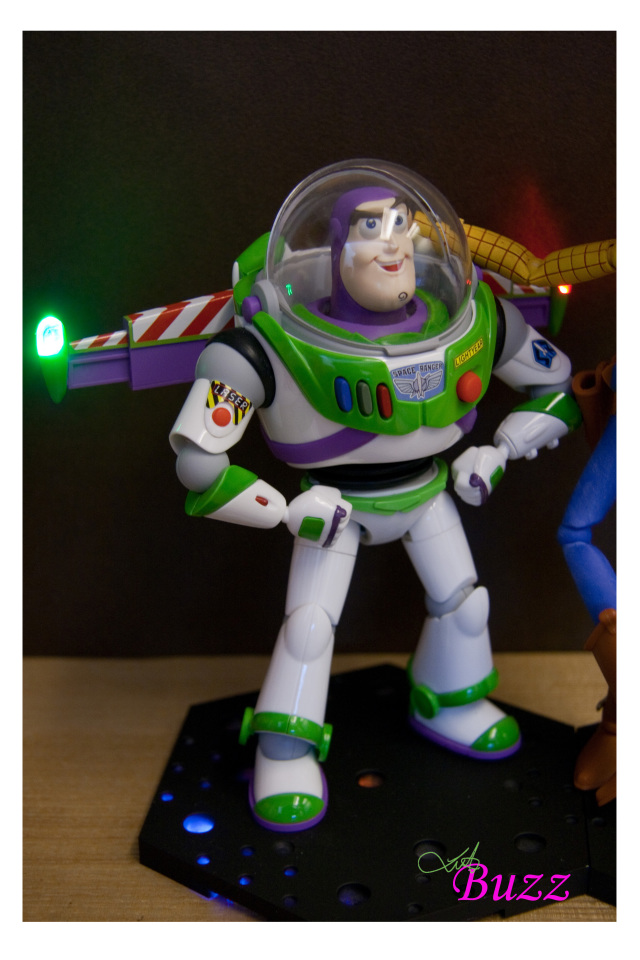

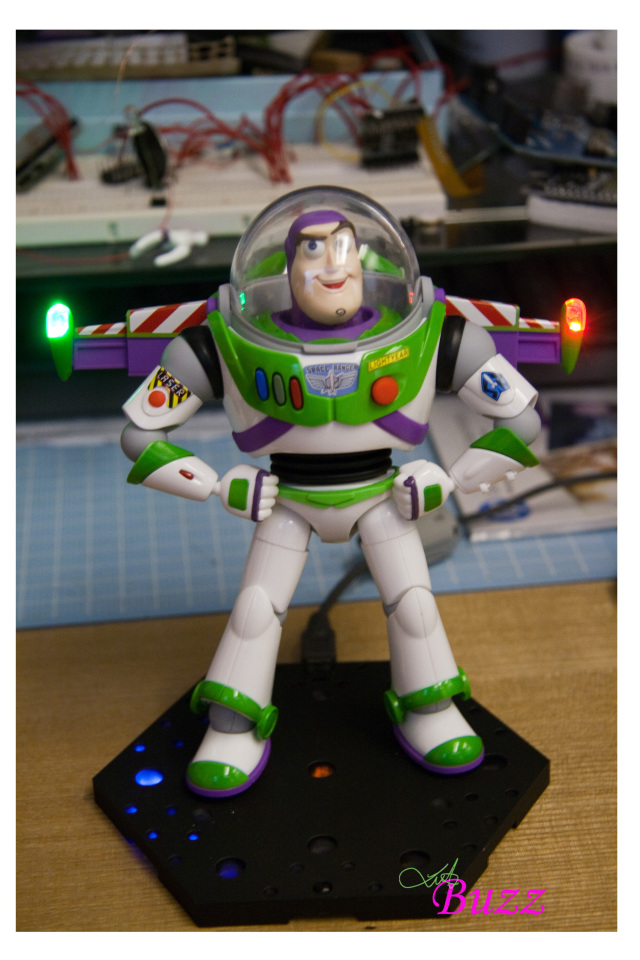

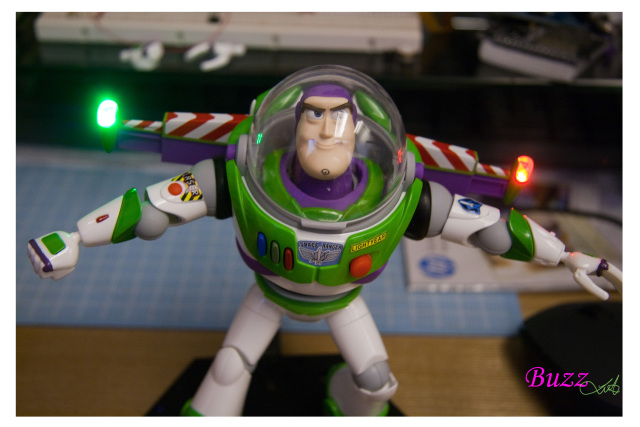

改造設計是1)手部LED,2) 手部開關制,3)背翼LED,4)聲效。主控制由地台處理,因此有多條訊號線要連接。

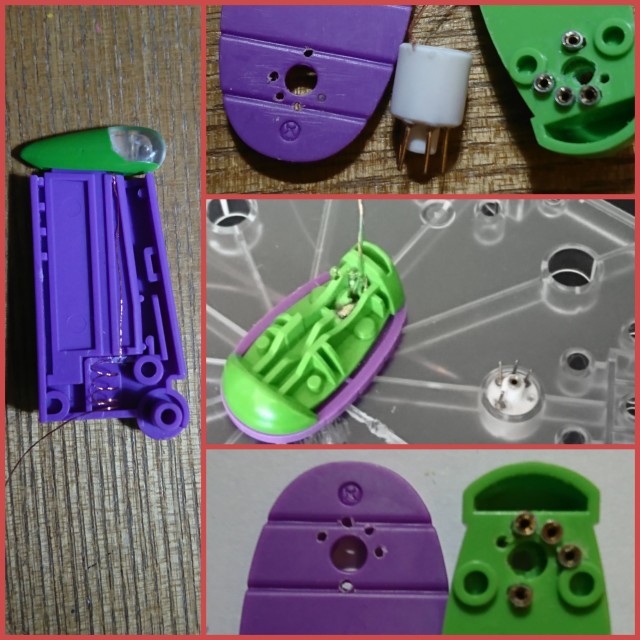

圖示(1)

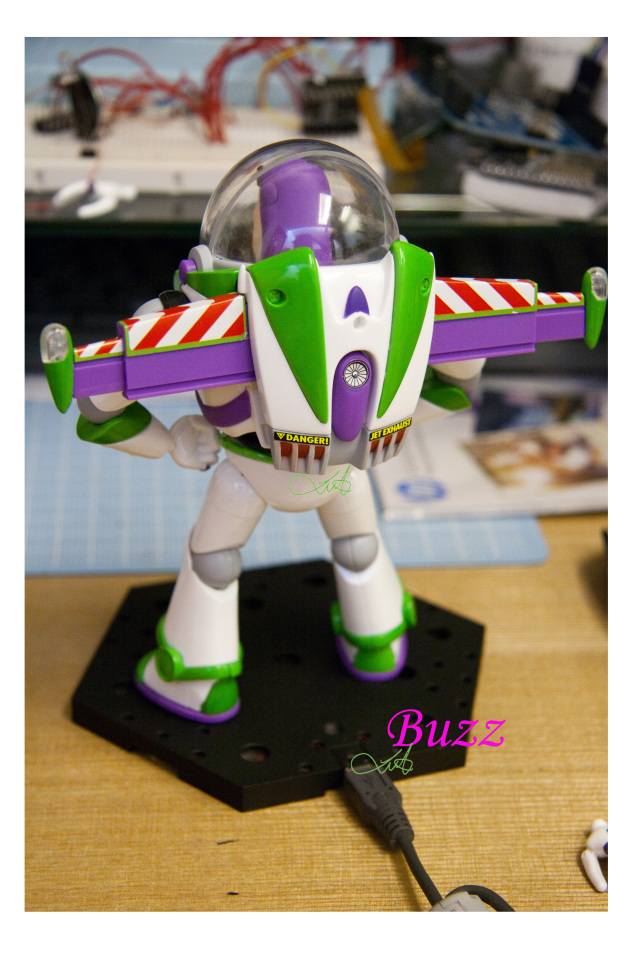

1.配合背翼LED伸縮設計

2.腳連接訊號要求較多,原以其中一作guide pin,不過最後發覺都唔需要了,所以多了一洞,訊號設定另圖有解說

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

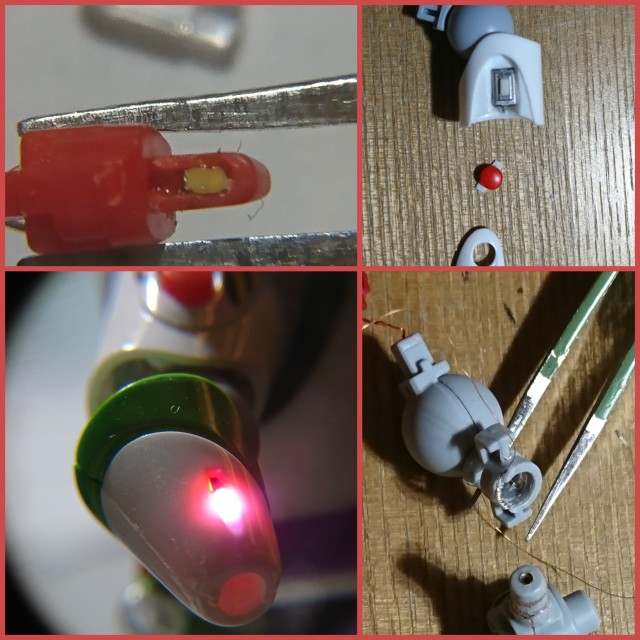

圖示(2)

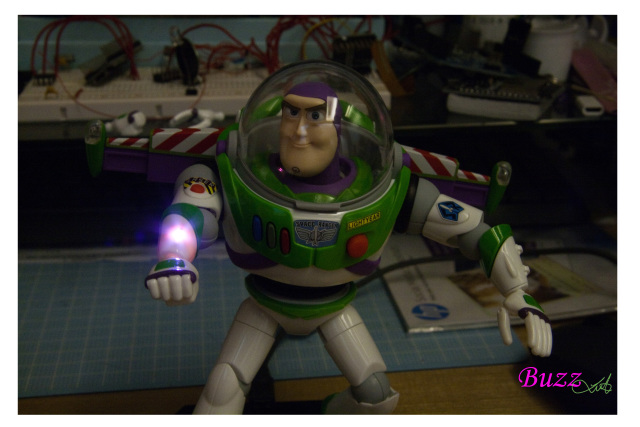

1.手部LED在原有部件內加上,因可用位置只有1mm左右,因此用了SMD 0402 LED 製作

2.上臂按鈕其實原是Arduino Nano 的reset 制,拆下在這裡再用

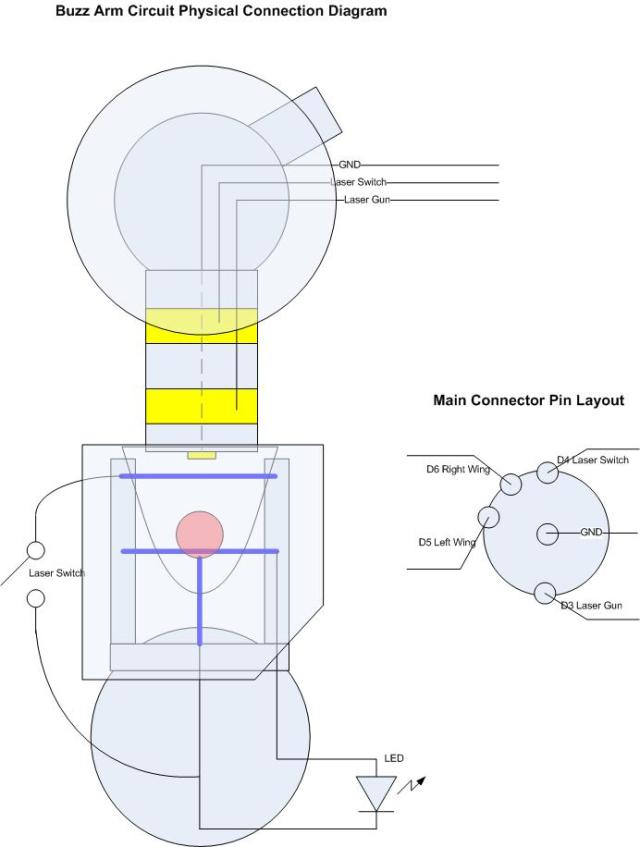

3.手臂連接為想保留可動性,因此將連接加工如立體聲phone jet 一樣,另圖有解說

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

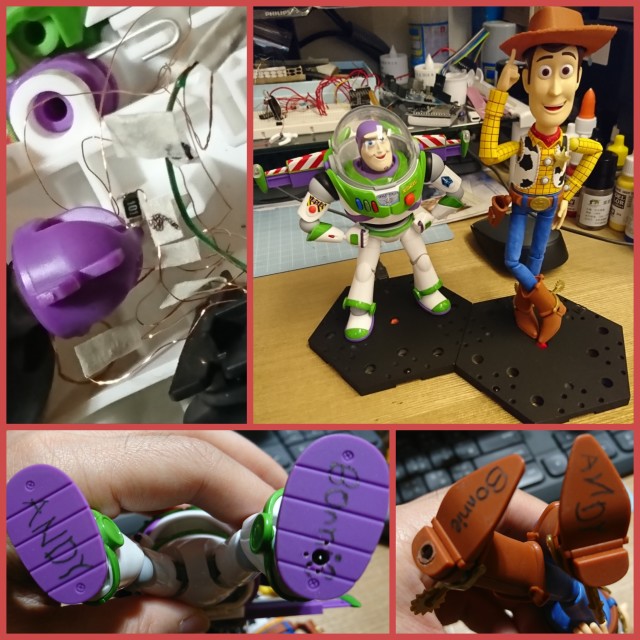

圖示(3)

1.接線,每顆LED加粒100ohm 電阻保護

2.腳底用鉛筆鉤字再用Marker寫上,其實設定是只有右腳才有名的!!!

3.兩Figure相連

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

其餘以基本光油做法處理,原以為頭罩是可以開合活動,但可惜實際並非如此,改造亦似難以實現,因這樣做背翼位置都需要用上,影響不少

地台

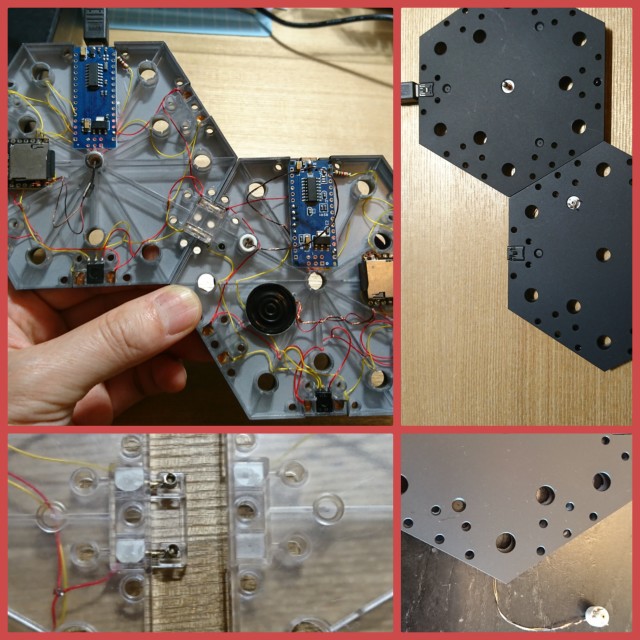

圖示(1)

1.地台設定是有延伸性,順應此設定小改為延伸供電至另一地台

2.地台噴上啞黑,電源連線往每一連接位,而接加橋則銅柱以延伸供電

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

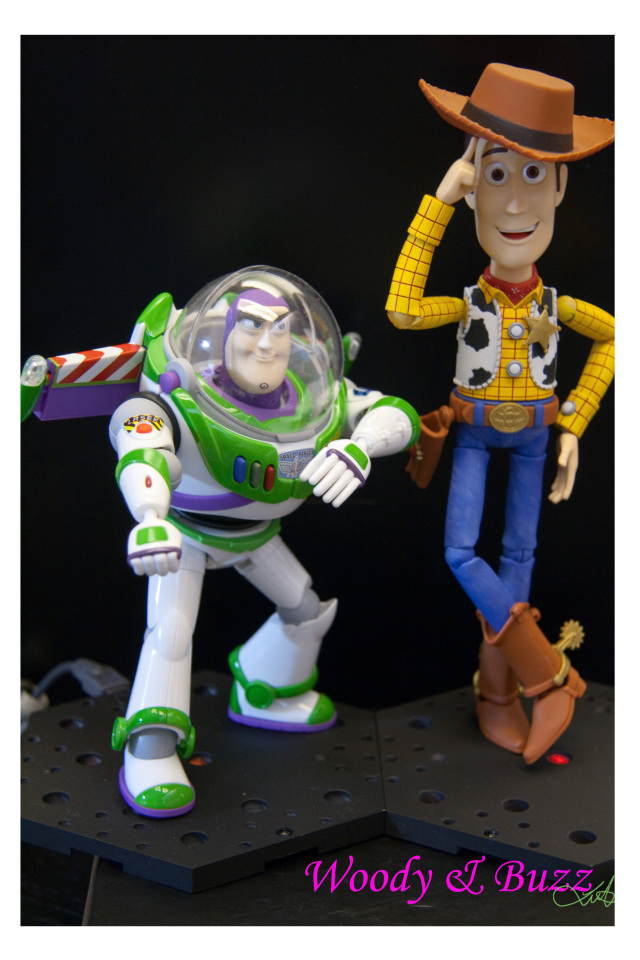

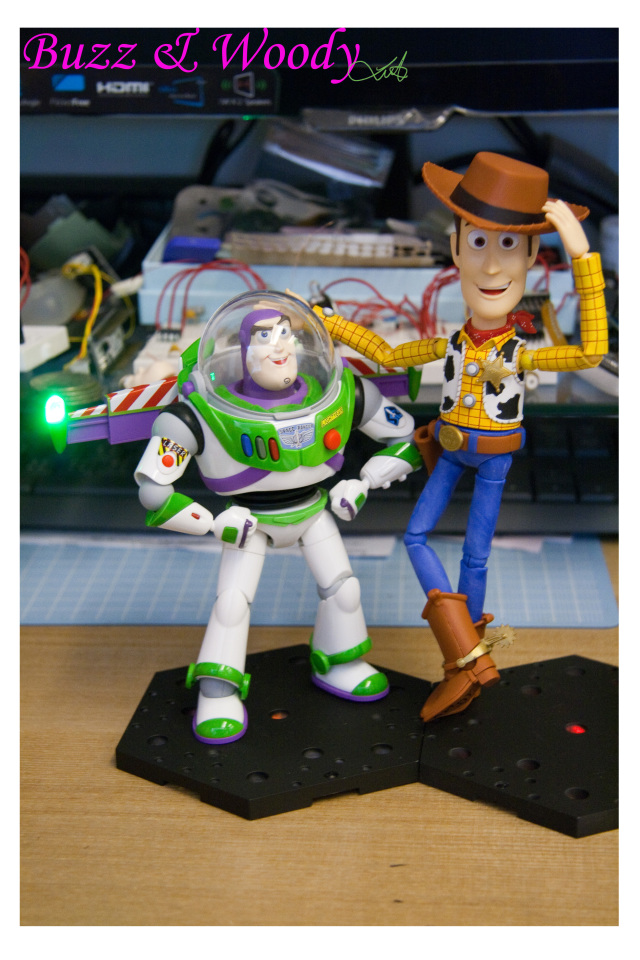

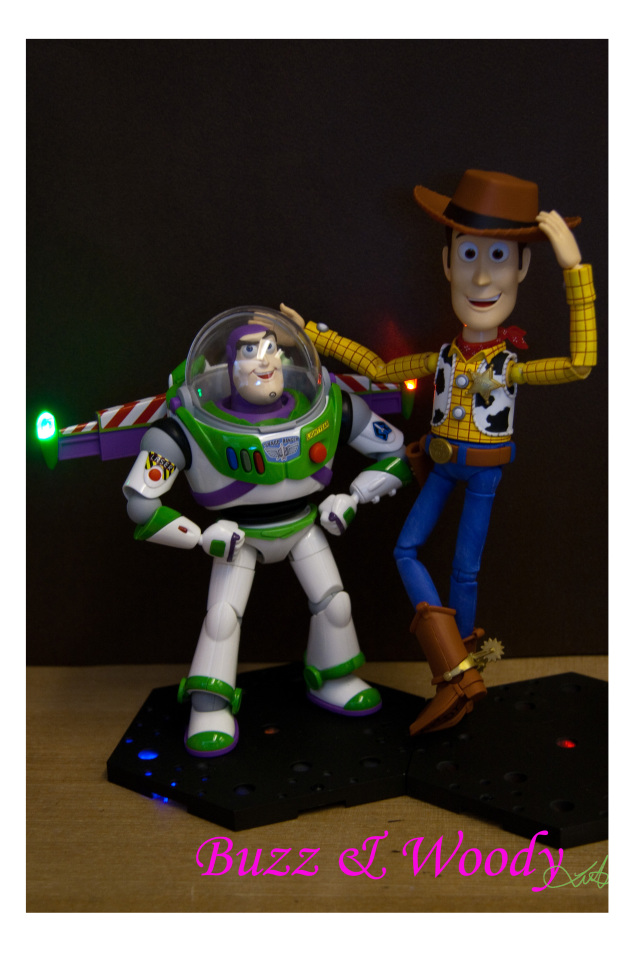

當兩Figure 連接一起時,設計是一同接收同一紅外線遙控作同一動作,為了貪方便,它們都是用同一套編碼,另以硬件訊號線狀態來判斷播放巴斯光年還是胡迪的語音。而當中主題曲是設計成可供共同播放,那輕微的time delay 感覺如同它們在合唱一樣

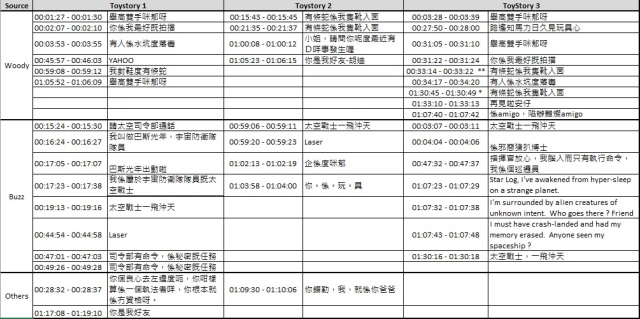

語音

語音clip 是 capture於電影或宣傳影音,我生於香港並母語為粵語,所以只處理了粵語版本,另為避免版櫂問題,只提供了大約的clipping time作為參考

【玩具人Luk Kwoon Wing投稿】《玩具總動員》模型聲光功能改造

總結

香港人加油

保護廣東話

Video Link :

Arm Laser and Wing Effect


太空戰士一飛沖天


你錯勒,我,就係你爸爸


Amigo ?


太空戰士一飛沖天


有條蛇係我隻靴入面


Mixed Sound


你是我好友

#香港人加油

#保護廣東話

#反斗奇兵

#巴斯光年

#胡迪

#ToyStory

#Buzz

#Lightyear

#Woody
