鋼普拉LED技術大研究!你看,我的鋼彈會發光!!!


大家好,我是餓模人。玩具人不能不認識的鋼彈專題又來了!今天來聊一下鋼普拉的LED發光技術。

鋼普拉是自由的,鋼彈世界沒有什麼不可能。之前我們介紹過多色成形、免膠卡榫、機械骨架、軟膠滑套關節等等,每一項技術,都是為了讓玩家得到更多的樂趣。隨著電子技術的進步,鋼普拉會發光、會發出聲音,已經不是太困難的挑戰,就算有一天鋼彈模型真的動起來,大家也不用太意外了。

以下看看世界各地的模型高手,如何利用LED,創作出獨一無二的鋼普拉作品,如有侵權請告知。我只是想讓大家知道各位高手的技術有多厲害,不要吉我啊~

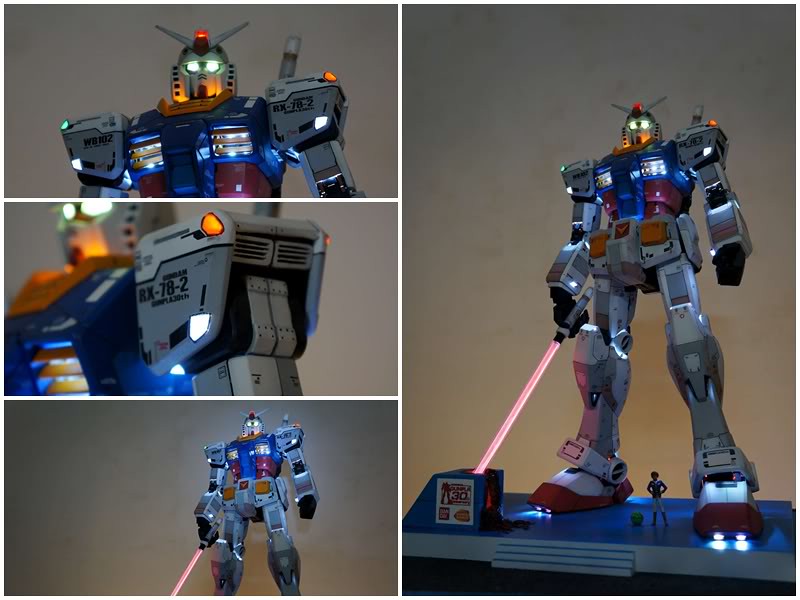

▼ 1/48 MEGA SIZE系列RX-78-2初代鋼彈,重現台場1:1鋼彈場景,有沒有朋友想做一個最新的獨角獸鋼彈版?
資料來源:http://www.gunjap.net/site/?p=85987

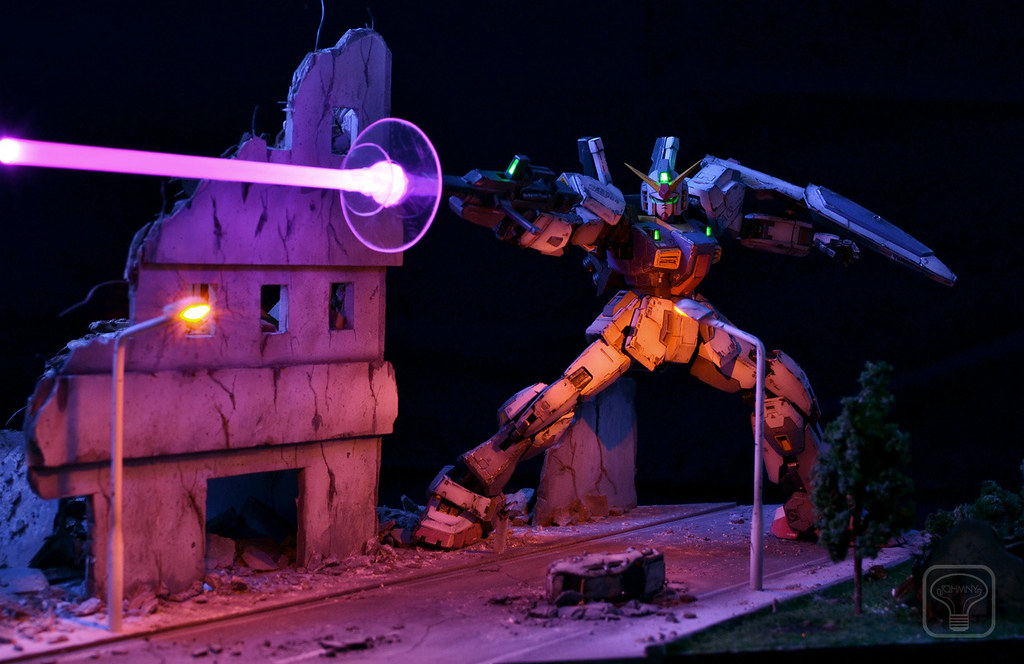

▼ 《黎明的反擊》RG鋼彈MK2,利用透明膠棒、圓板和LED的組合,捕抓光束槍發射的一瞬間。
資料來源:http://bbs.xiaot.com/thread-860855-1-1.html

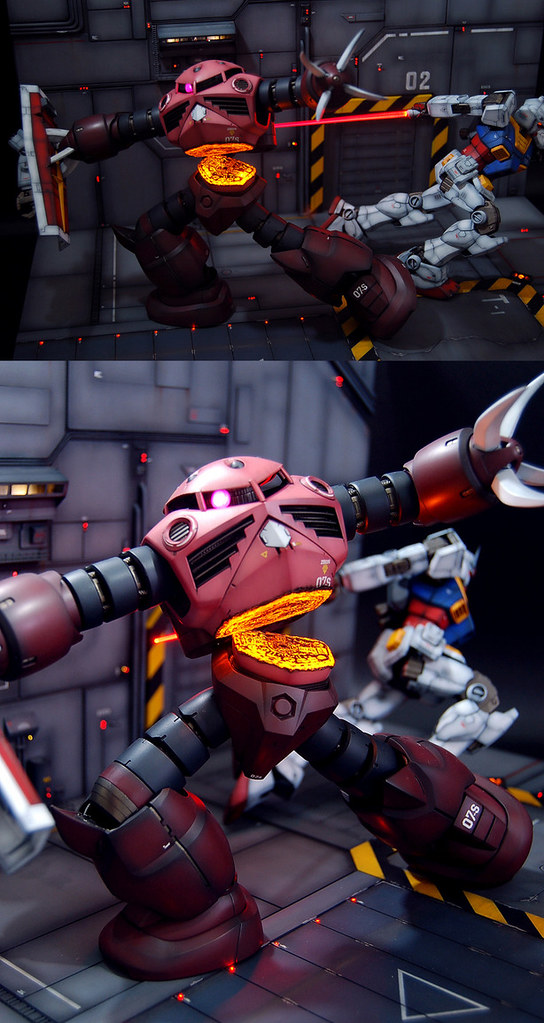

▼ 茲寇克一刀兩斷,斷面的發光效果處理得太棒了。其它細節的燈飾,例如基地、鋼彈眼睛和光束劍也都非常精彩呢。
資料來源:https://blog.naver.com/odokevyo

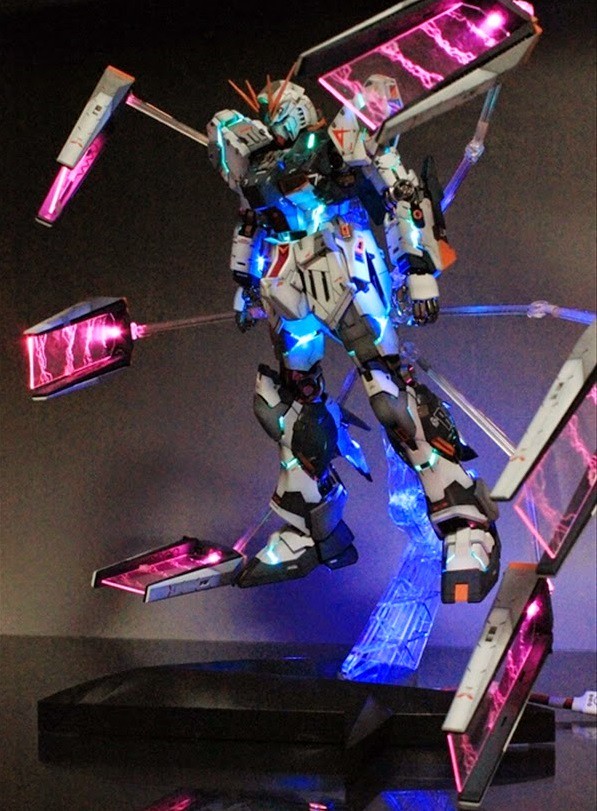

▼ MG 1/100 Nu 鋼彈Ver.Ka 精神感應框架和翼狀感應砲都加了燈之後,攻擊力起碼高出三倍。
資料來源:https://blog.naver.com/kmalive/220032775156

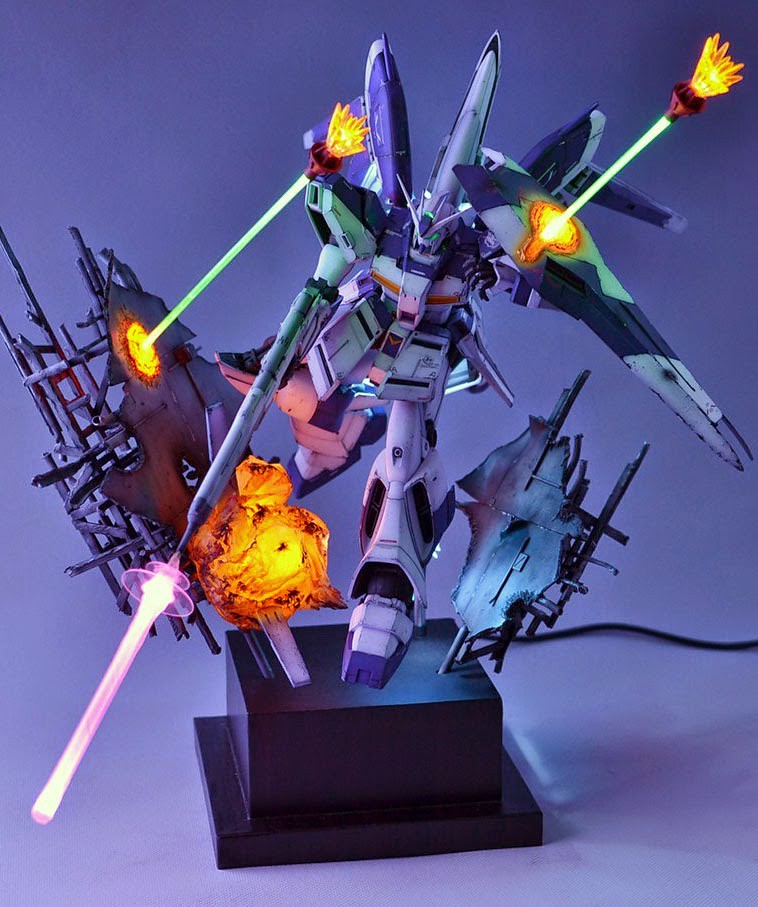

▼ MG 1/100 RX-93-v2 Hi-Nu 鋼彈Ver.Ka,裝燈技巧相當高明,合於情理之中,出乎意料之外。
資料來源:http://gundamguy.blogspot.tw/2014/11/mg-1100-rx-93-v2-hi-nu-gundam-ver-ka.html

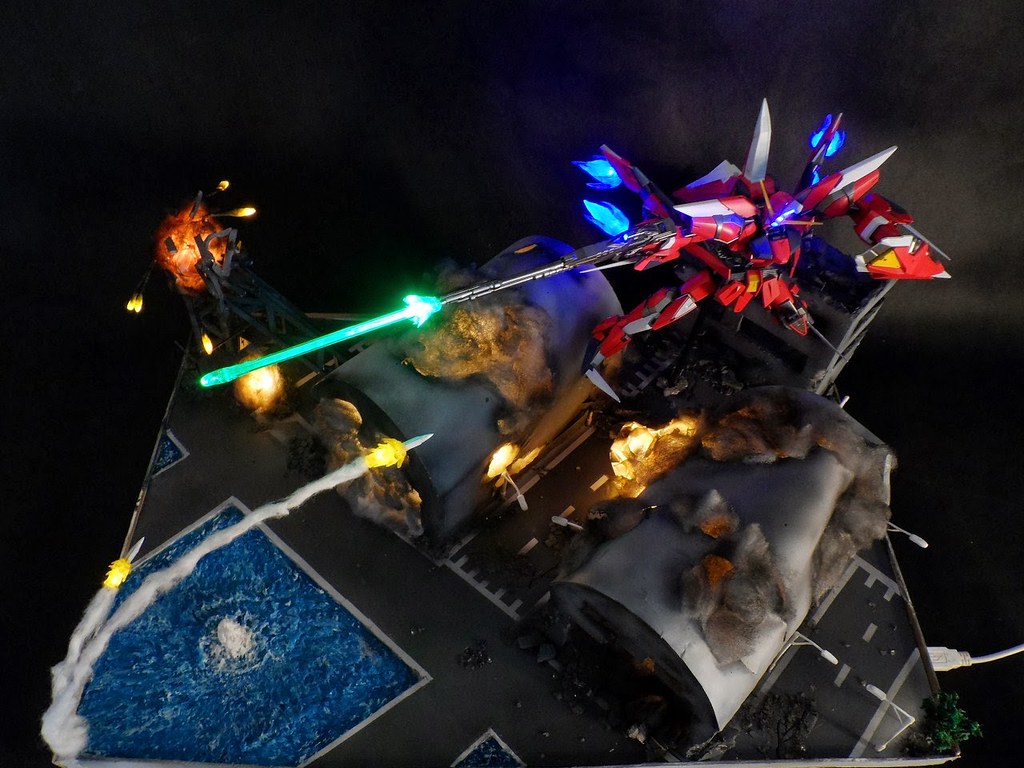

▼ 神盾鋼彈場景,機庫的爆炸、煙霧、飛彈和火花四射的表現力真是屌爆了。
資料來源:http://bbs.xiaot.com/thread-939356-1-1.html

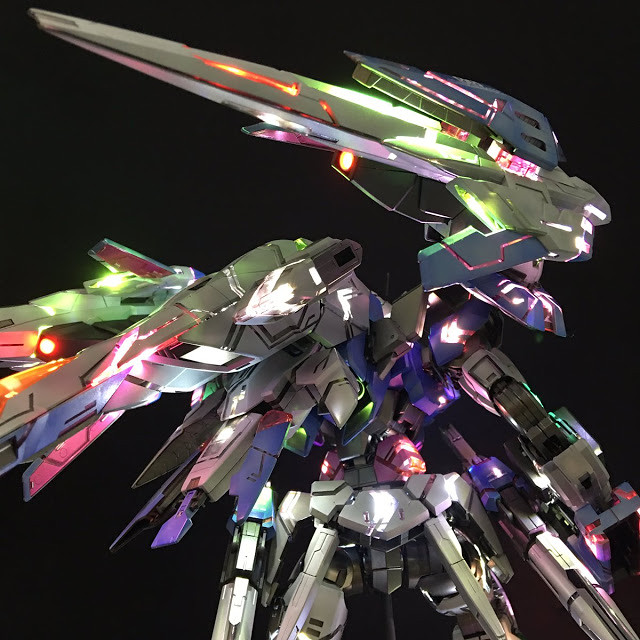

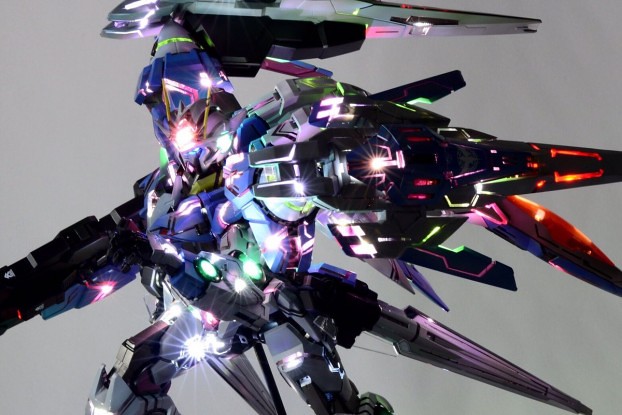

▼ PG鋼彈00 Raiser,全身的GN粒子全都閃閃發亮,我的眼睛啊啊啊。
資料來源:https://twitter.com/axdiver681/status/898533116997914624/photo/1

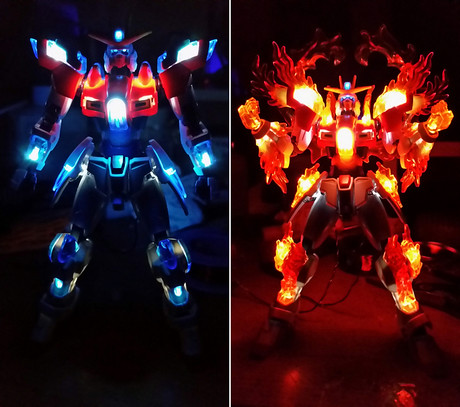

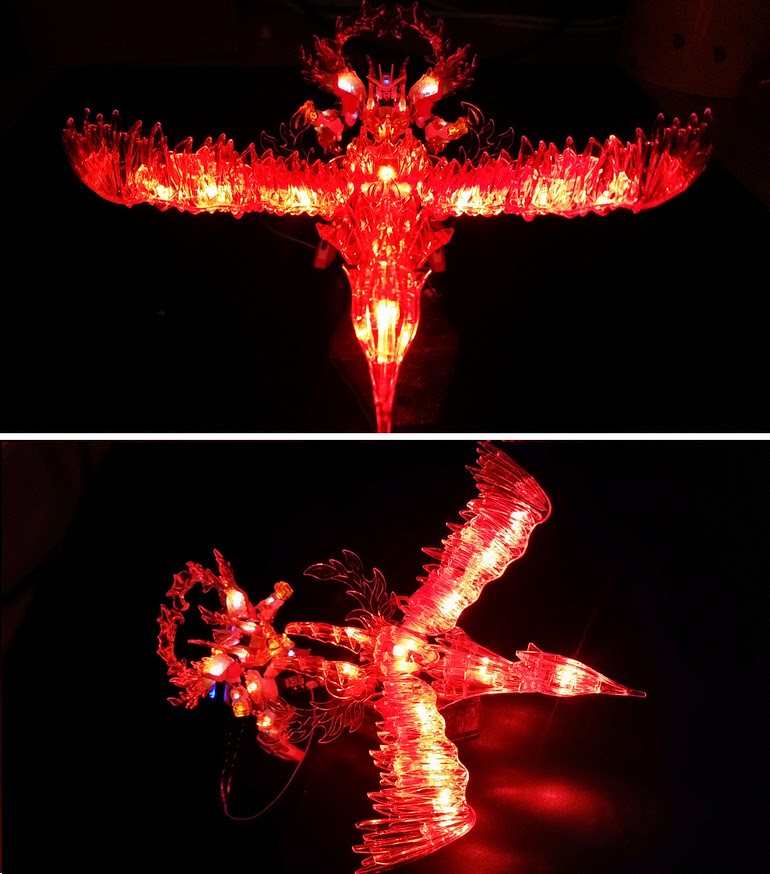

▼ HGBF 1/144 TRY製作燃燒鋼彈,身上的透明藍色粒子儲存槽,爆氣時會變成紅色,加上LED之後好像真的燒起來了,而且那個鳳凰霸王拳的火鳥功特效也太犯規了吧?
資料來源:http://www.modelers-g.jp/modules/myalbum/photo.php?lid=24580

回顧鋼普拉的歷史,最早採用發光機制的,是1981年的1/72 Mechanic Model系列,當時LED技術還未成熟,因此使用的是微型燈泡,在鋼彈和薩克的內骨架中設計了多處發光機制。然而,由於微型燈泡的尺寸、過熱、接線困難等問題,並不適用於一般鋼普拉,因此,鋼普拉的發光技術要等到1990年代後期LED發光二極體的普及化才能正式實現。

▼ 1981年的1/72 Mechanic Model系列,是最早具有發光機制的鋼普拉。

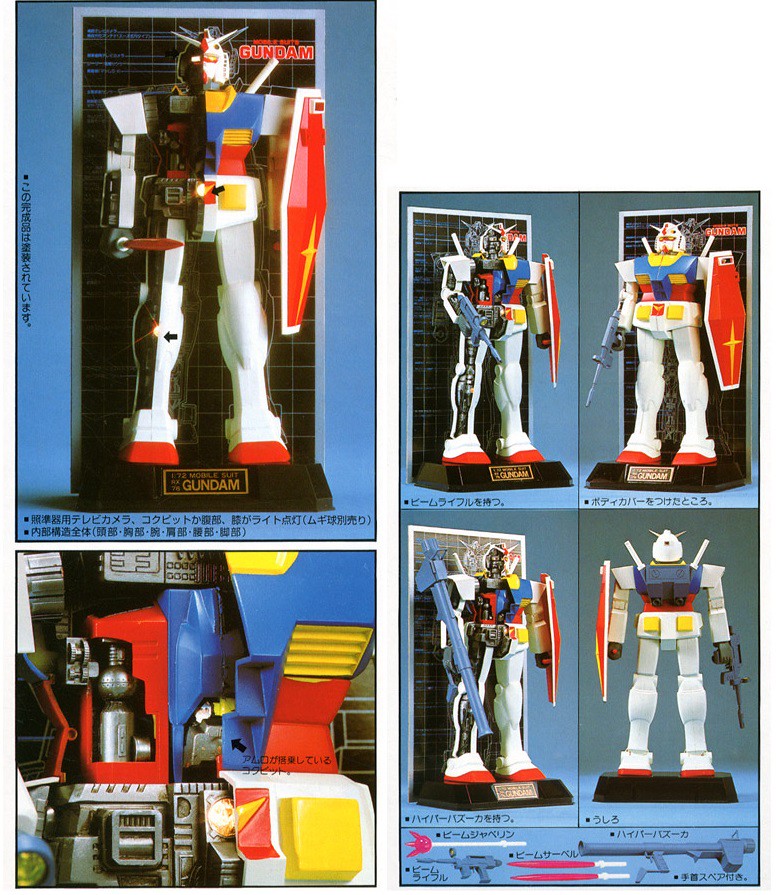

▼ 1/72 Mechanic Model系列RX-78-2鋼彈,機械內構安裝了多處微型燈泡。

▼ 順帶一提,1989年發售的元祖N0.19 S鋼彈具有音效機制,可以發出三種聲音,但不會發光,算是早期鋼彈電子技術的一項實驗性玩具。

▼ 再順帶一提,2000年左右曾推出結合聲光特效的SD TURN FLASH系列,將鋼彈倒置,嗶嗶聲之後,三秒轉正,只要時間正確,額頭、眼睛和胸口三個燈會同時亮起,非常有趣。這個系列只推出初鋼、紅薩克、Z鋼、倒A和飛翼零式改。


時間來到1998年,鋼普拉歷經HG、MG的不斷進化,終於開發出歷史最高峰的PG系列。當時LED技術雖然已經普及化,尺寸小、不會有過熱問題,然而要放進1/100模型之中,仍然具有相當難度。因此,1/60 PG系列的問世,正好提供LED一個全新的試驗機會。

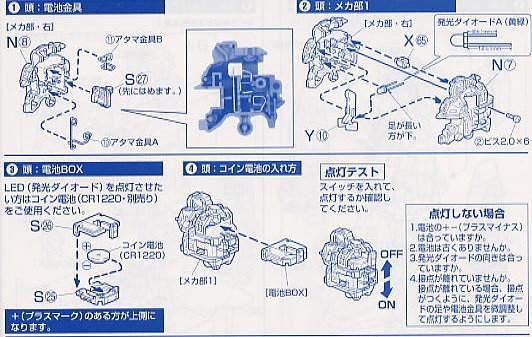

▼ 鋼彈頭部使用三個像迴紋針一樣的金屬線材,連接到眼部和額額的攝影機,電池則從後腦勺塞進去。

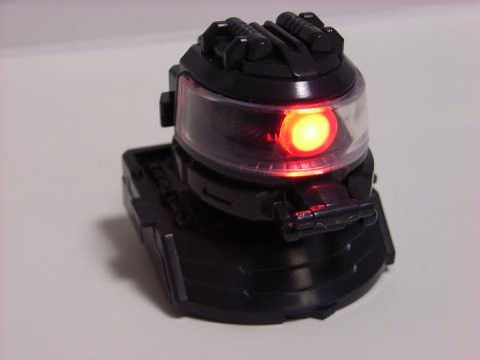

▼ 薩克頭部同樣裝了LED,把單眼機的魅力徹底展現出來。

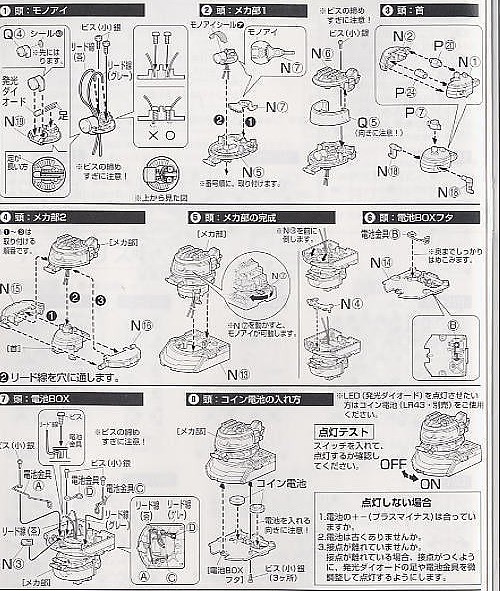

▼ 相較於鋼彈頭,薩克單眼雖然比較簡單,佈線卻更加複雜,電池位在胸部,增加了可動干涉和組裝上的難度。

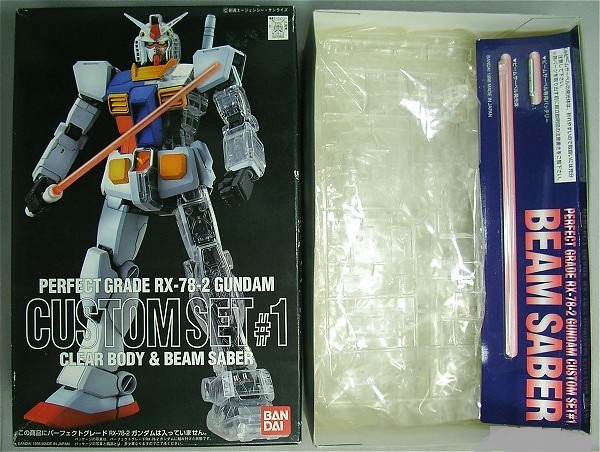

▼ PG除了本體之外,也發行了多組改裝套件,其中RX-78-2鋼彈的改裝套件#1首次使用了劍身會發光的微型光束劍。

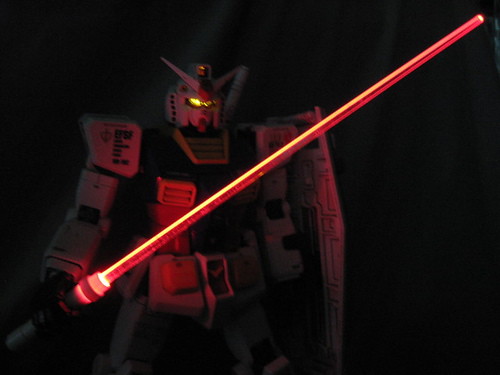

▼ RX-78-2鋼彈改裝套件#1中的微型光束劍,電池和LED都收納在劍柄之中。


PG系列誕生之後,頭部LED已經成為基本配備,包括之後的Z鋼彈、鋼彈MK2、鋼彈GP-01、攻擊鋼彈等等,都有類似的設計。Z鋼彈甚至連背上的尾部平衡翼都有裝燈。

▼ Z鋼彈的頭部配線比初代鋼彈更加簡潔,電池也縮小了。

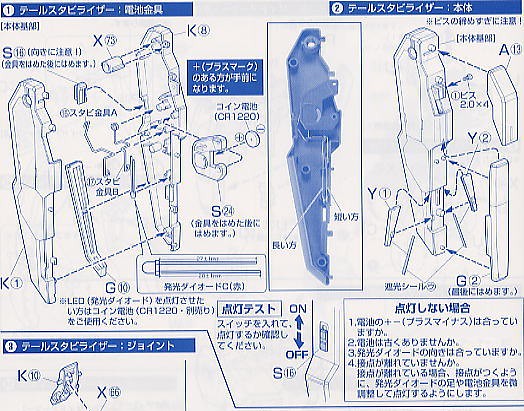

▼ Z鋼彈的尾部平衡翼也裝了LED燈。

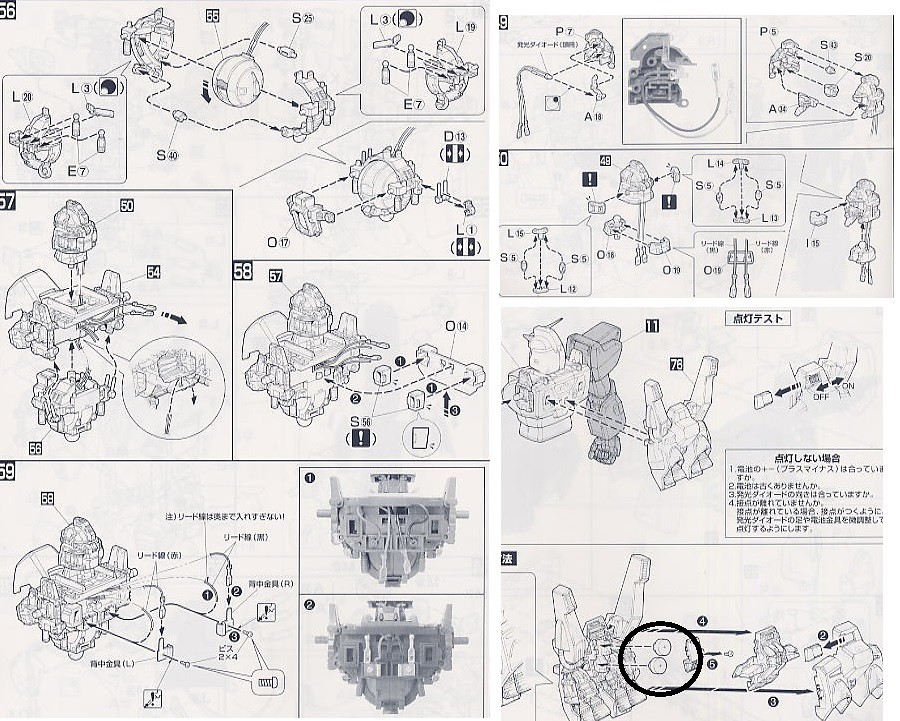

▼ 鋼彈MK2將電池移到背包上,增加了電池空間,容易拆換,但配線卻變得相當複雜。


2002年左右,鋼普拉推出一系列名為HY2M(Hyper Hybrid Model)的實驗性系列,使用各種最新研發的創新素材來製作新概念模型,包括1/12等身大鋼彈和薩克,以及大量使用LED的1/60古夫和里克‧德姆,另外也推出MG改造用的HY2M-MG發光套件,為LED技術開創出一條進化之路。

▼ HY2M系列1/60古夫,全身包括眼睛、駕駛艙、背包、小腿、腳底噴嘴等15處會發光,尤其是左手的機關砲,每一根手指都會亮,實在很熱血呢。

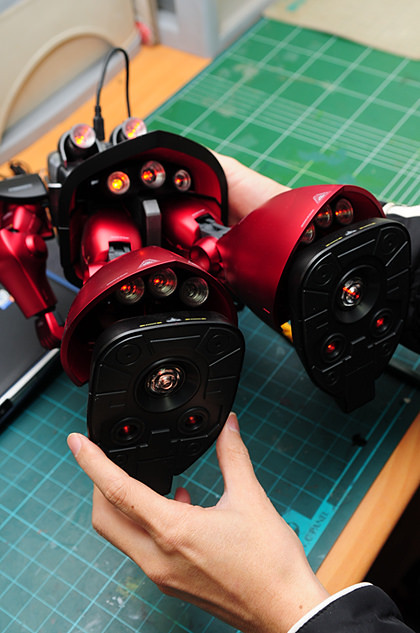

▼ HY2M系列1/60 里克‧德姆,製作上最大的難度在於電子線路的裝配,需要有一點點電工基礎。

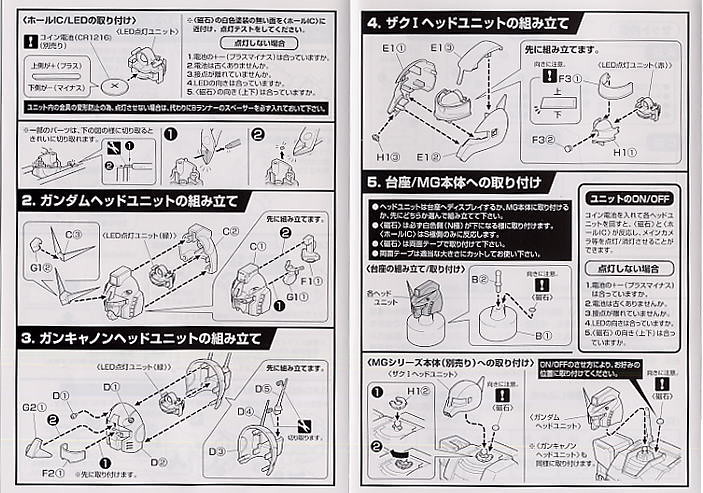

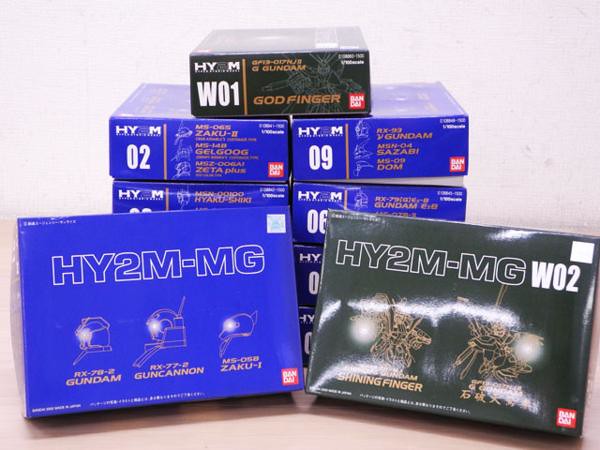

▼ HY2M-MG系列總共出了15套頭部改造套件,以及兩套針對MG神鋼彈和閃光鋼彈的手部發光零件。

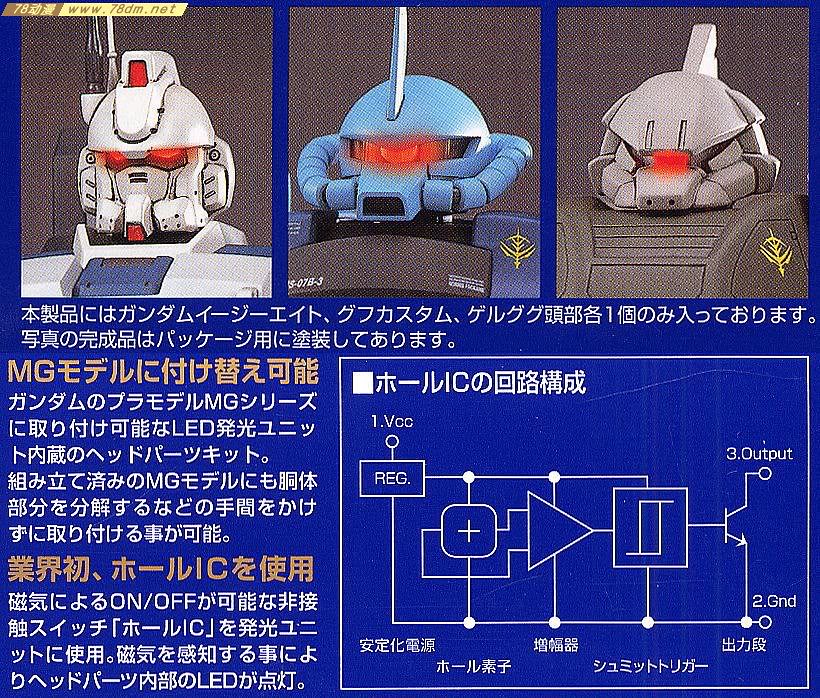

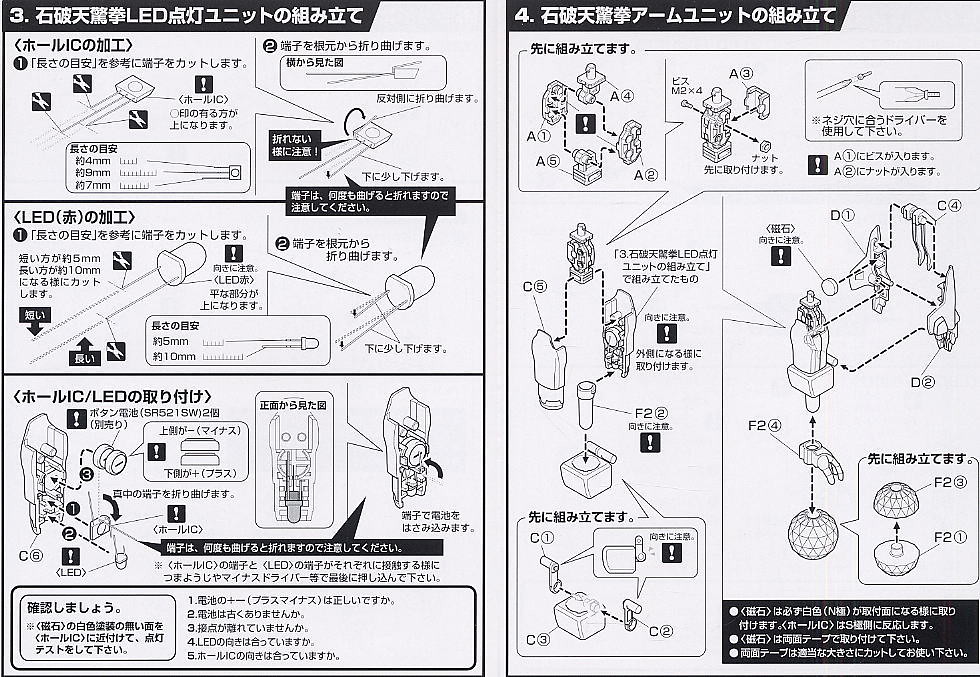

▼ HY2M-MG系列首創採用霍爾效應磁場感應晶片(HALL IC),使用磁石感應就可以開/關。這個名詞我查了好久才搞懂呢。

▼ HY2M-MG系列的另一個突破是把LED、電池和線路一體成形模組化,只要裝上去就可以使用了,不必在那邊接線接半天。

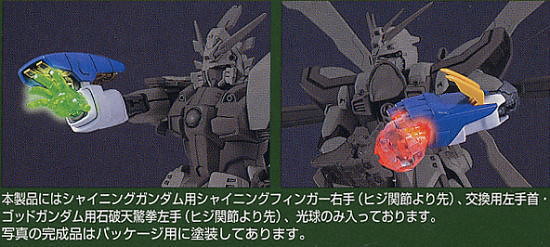

▼ HY2M-MG系列W02,為MG神鋼彈和閃光鋼彈特別開發的爆熱神威掌和石破天驚拳發光套件。

▼ 電池和LED都收納在手臂之中,設計上相當精巧。


經過HY2M系列的技術演進之後,鋼普拉LED技術已經在尺寸靈巧、組裝簡單和操作方便三方面達到了新的高度。從此之後,鋼彈會發光不再是遙不可及的夢想,連猴子都會裝燈的時代來臨了。

2009年,鋼普拉LED技術再次進化,發展出電池、LED、配線一體化成形的Gunpla LED Unit單元模組。和HY2M系列需要選購特定機體的套件不同的是,只要購買一組LED單元組,任何機體只要有對應的插槽,都可以像USB一樣,隨插即用真方便。而且,就像買車一樣,標準配備沒有LED,另外選配可以升級車頭燈,真是相當實惠的組合。

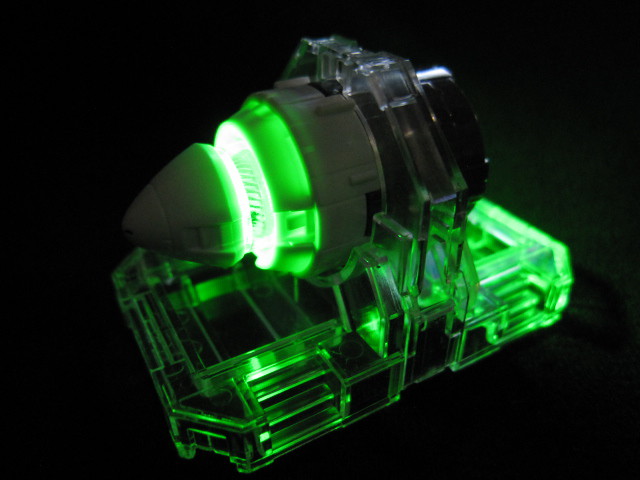

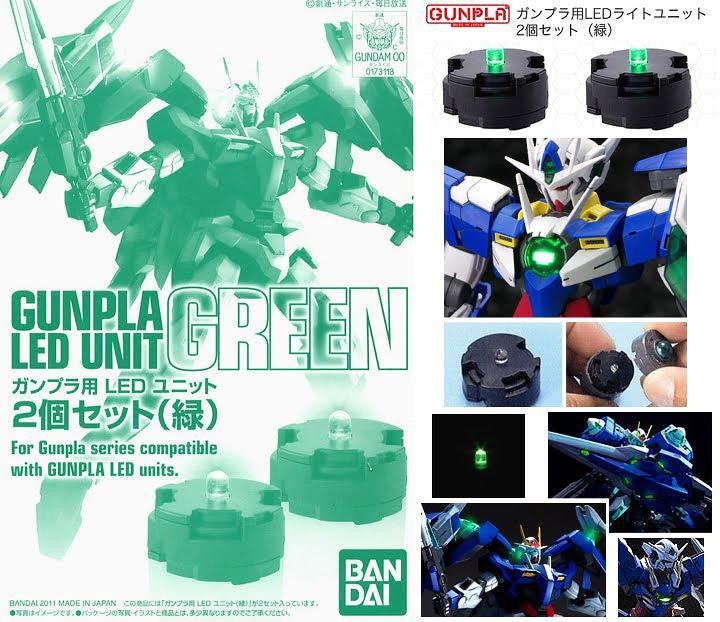

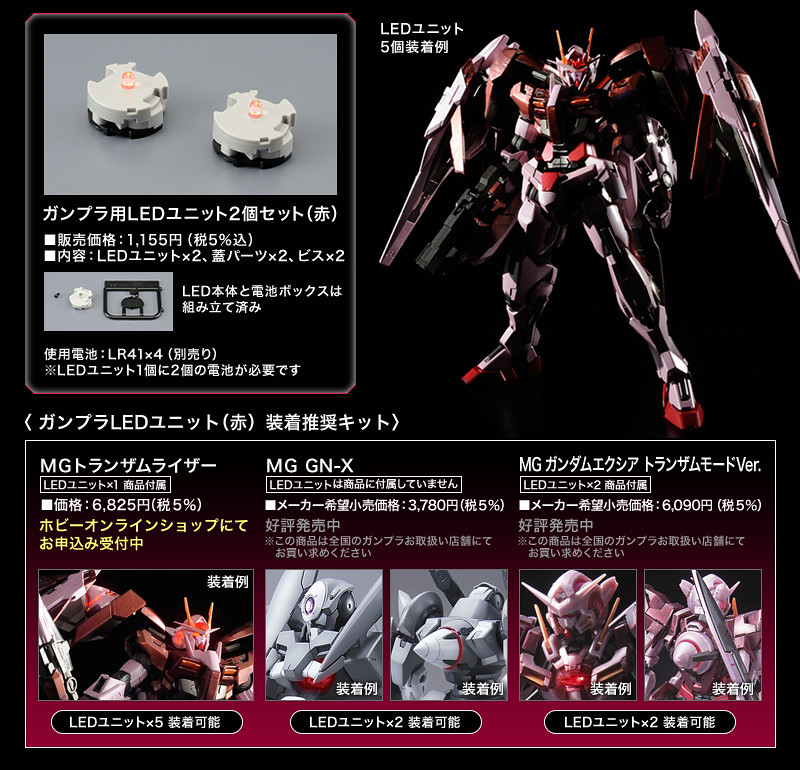

▼ 專為鋼普拉開發的Gunpla LED Unit發光單元模組套件,一包兩粒,天天美麗。

▼ 除了綠色之外,Gunpla LED Unit還有針對能量傳達的發光模式。

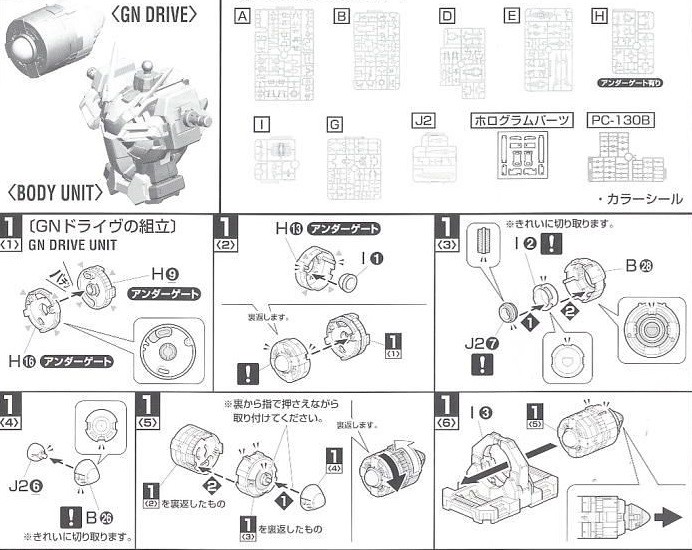

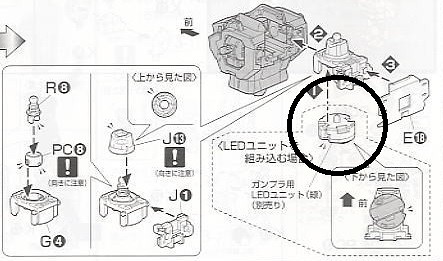

▼ MG能天使鋼彈是第一架採用LED模組化設計的機體,GN太陽爐已預留了升級LED的空間。

▼ 就是這個光,你感覺到GN粒子的流動了嗎?

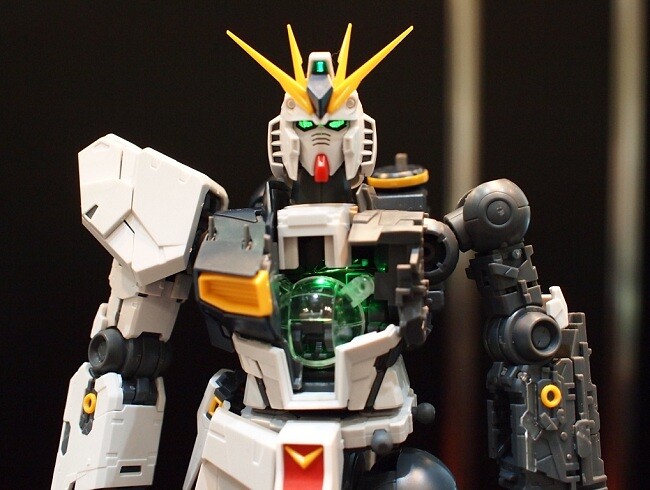

▼ 除了OO系的鋼彈之外,包括之後的一些MG也追加了LED單元插槽的設計,例如MG Nu鋼彈Ver. Ka。

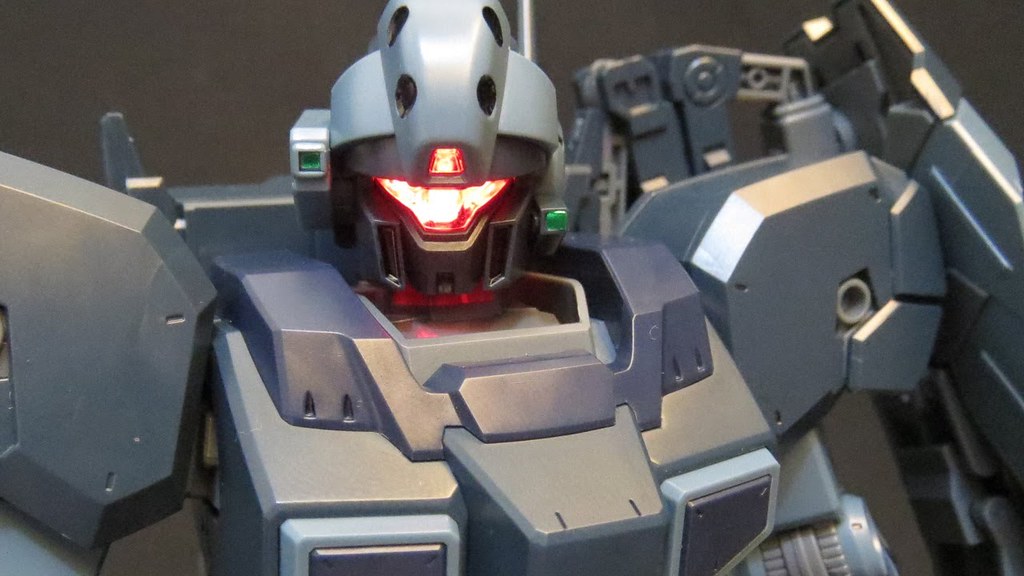

▼ MG傑斯塔,和MG Nu鋼彈Ver. Ka同樣採用了選配LED單元組的設計。

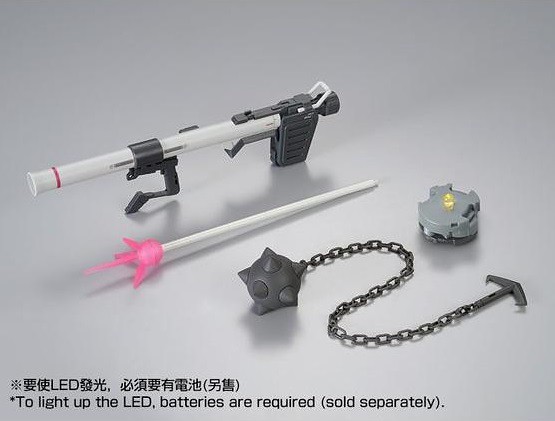

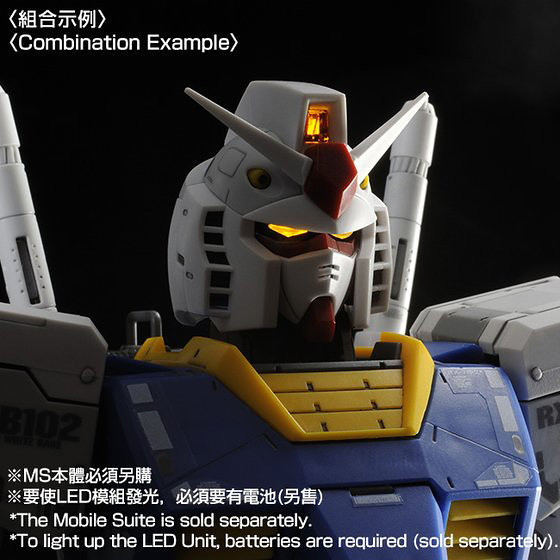

▼ PB限定MG RX-78-2鋼彈3.0改裝套件。除了頭部LED組之外,還附了火箭筒、流星鎚和雷射標槍。


當MG系列的LED單元大行其道之時,1/60系列的發光部位,則從頭部逐漸擴散到全身各處。(裝燈會上癮,病情很嚴重啊)例如1/60攻擊自由發光版、PG鋼彈00 Raiser、PG獨角獸鋼彈、到最近發售的PG能天使鋼彈等等。雖然每一部作品的科技設定都不一樣,但隨著內骨架、裂甲與透明零件技術的運用越來越純熟,LED全身亮晶晶也是必然之趨勢。

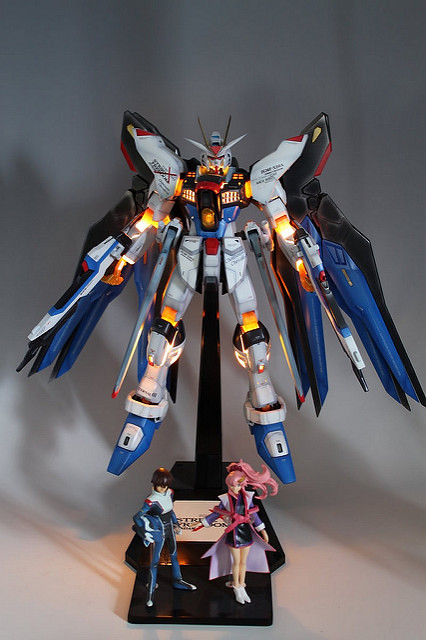

▼ 1/60攻擊自由發光版,內置LED金黃色關節,在劇情設定上,這是利用「VPS可變相轉移裝甲」保護骨架關節,當能量運行至最大值時,未能壓抑的負荷會以光的形式從裝甲間隙向外放射,綻放出金黃色的光輝。

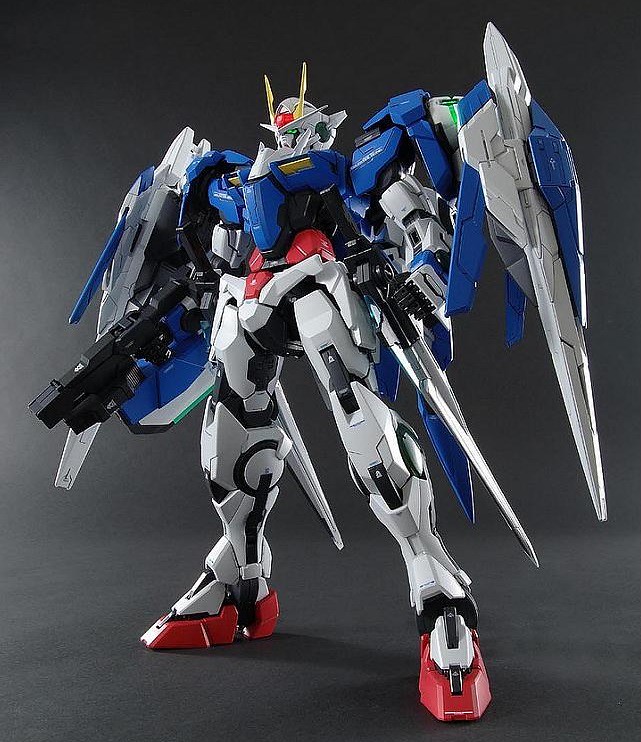

▼ 2009年的PG鋼彈00 Raiser雖然全身關節都以透明零件重現GN電容器的質感,但當時的LED技術還在發展中,只有頭部和肩膀的太陽爐會發光。


▼ 2014年的PG獨角獸鋼彈(LED套件另購)已做到全身32處發光,精神感應框體非常耀眼。

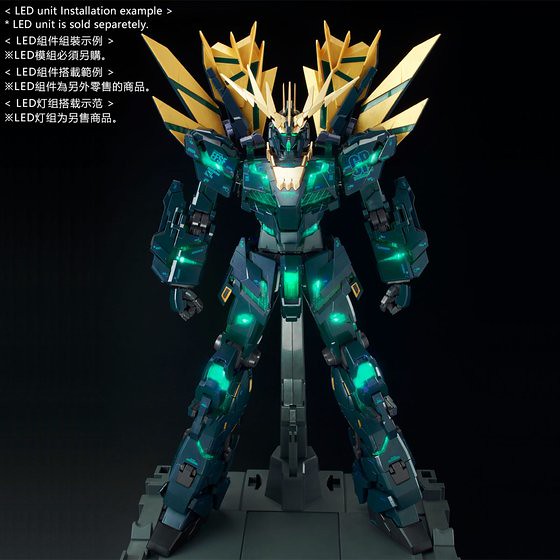

▼ 報喪女妖和獨角獸的機械骨架是通用的,LED模組可同時適用,隨著金色透明零件,發出瑞氣千條的光芒。

▼ PB限定PG報喪女妖命運女神型最終決戰Ver.,精神感應框體的金光升級為藍光。

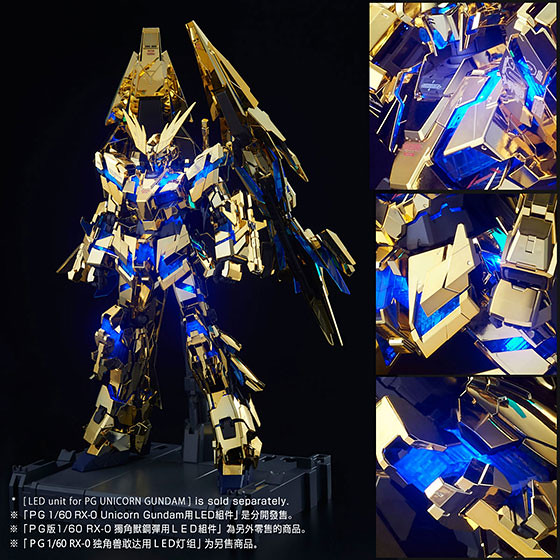

▼ 夢幻中的PB限定PG獨角獸鋼彈3號機鳳凰,黃金電鍍裂甲透出神祕青光,魅力難以抵擋。

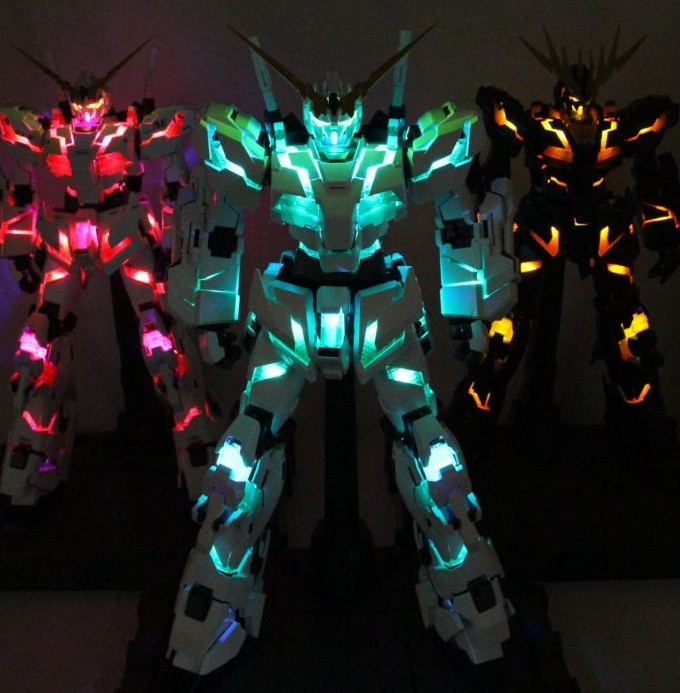

▼ PG獨角獸鋼彈最終決戰仕樣(中),像這樣三架會發光的可能性之獸擺出來,是不是每天都有過聖誕節的感覺呢?轉吧七彩霓虹燈~~~

▼ 最後要介紹一下為了慶祝《鋼彈00》十週年而推出的PG能天使鋼彈。分成普版和附LED套件的LIGHTING MODEL版。兩者選一個,當然要買會發光發亮的豪華絢爛版啊。

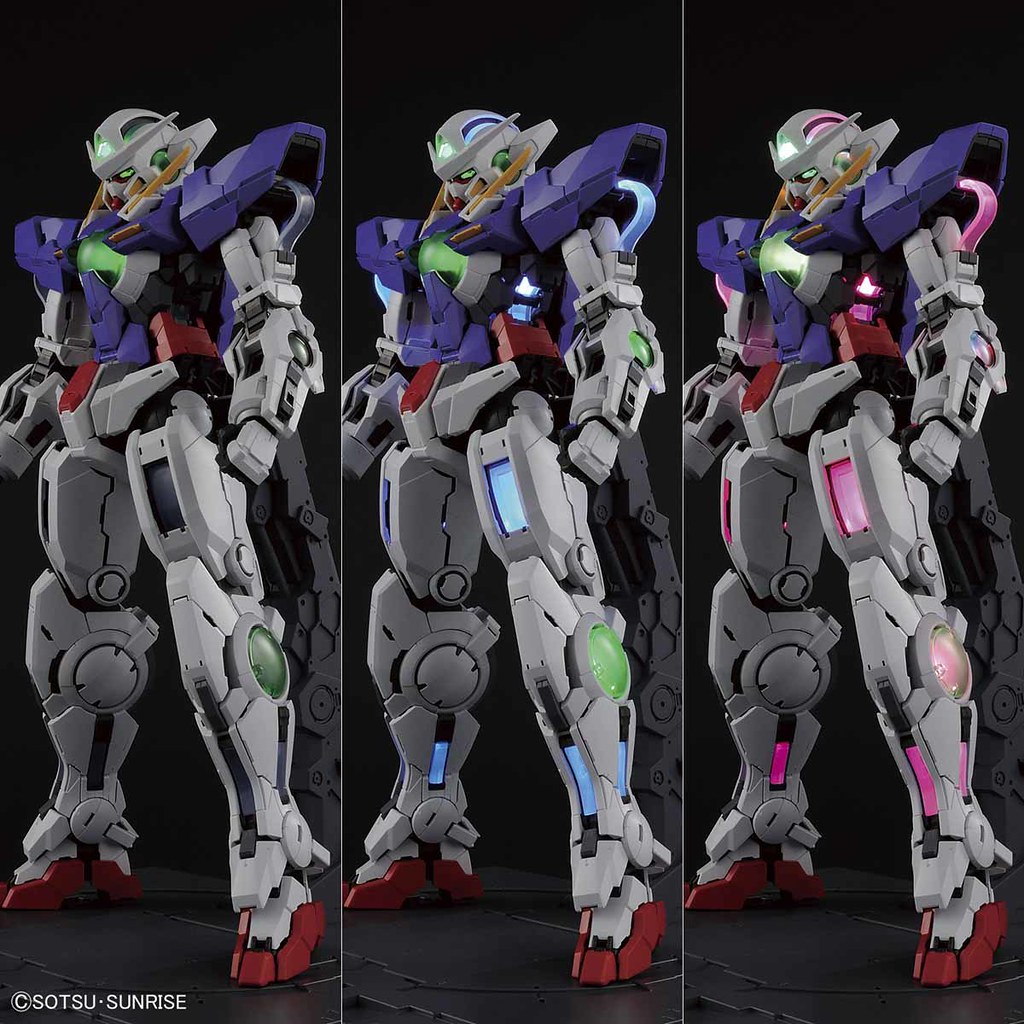

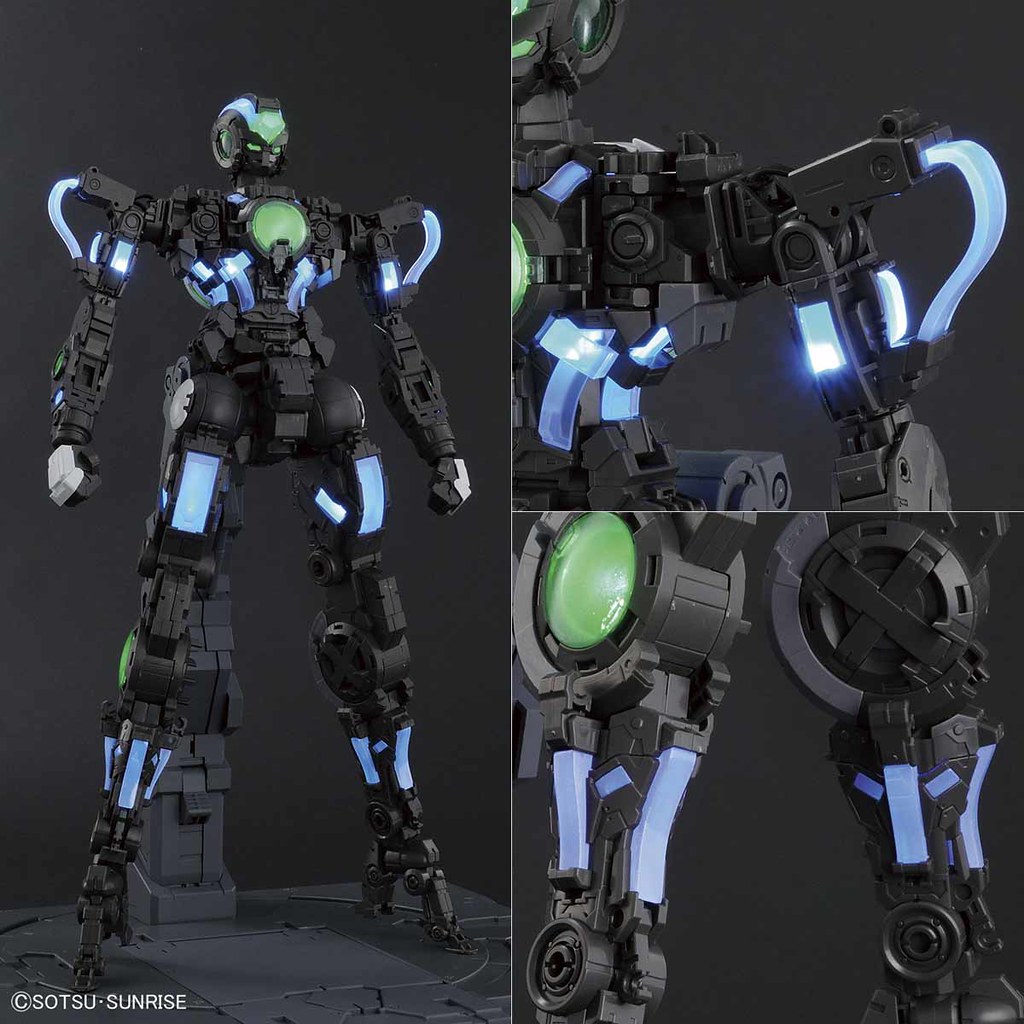

▼ PG能天使鋼彈可切換成啟動(不亮)、蓄積(藍光)、壓縮(紅光)三階段的發光演出。

▼ 鋼普拉史上首創的軟質導光素材,身上各處電纜也會跟著LED亮起來。

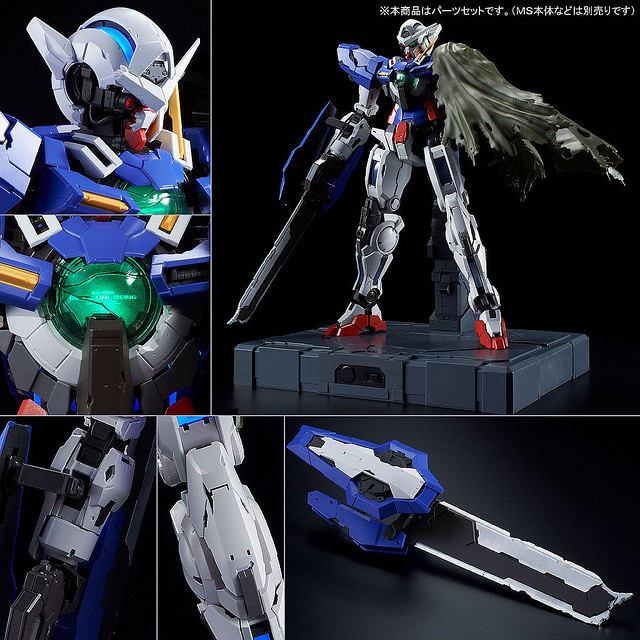

▼ 另外,PG能天使修補版的改裝套件也在PB網路商店同時登場。還有好多形態的能天使可以出呢。(屈指一數,抖)
資料來源:http://p-bandai.tw/hobby/item-1100007031

從1981年的微型燈泡,到最新PG能天使的變色LED和光傳導素材,鋼普拉的電子技術日新月益。尺寸更小巧、裝配更方便、顏色變化更多彩多姿、再加上可自由選配的組合性,真是太好玩,太銷魂了。上帝說要有光,我的荷包先花光啊啊啊。

最後補充兩則剛曝光的最新技術。首先是2017年11月20日在東京鋼彈基地GUNDAM BASE TOKYO中的《NEXT PHASE GUNPLA》展出最新系列商品「RG 1/144 獨角獸鋼彈發光ver.」!尺寸超小的1/144 RG系列居然可以塞滿一連串的LED燈,而且還可以從紅色閃爍變成綠色,這是什麼黑科技啊?

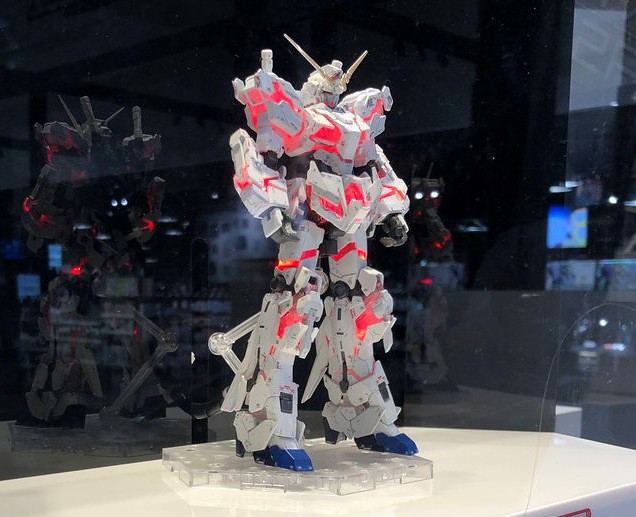

▼ 鋼彈東京基地中最新展出的新商品「RG 1/144獨角獸鋼彈發光ver.」,發售日期未定。(詳情及影片請見相關報導:https://www.toy-people.com/?p=41195)

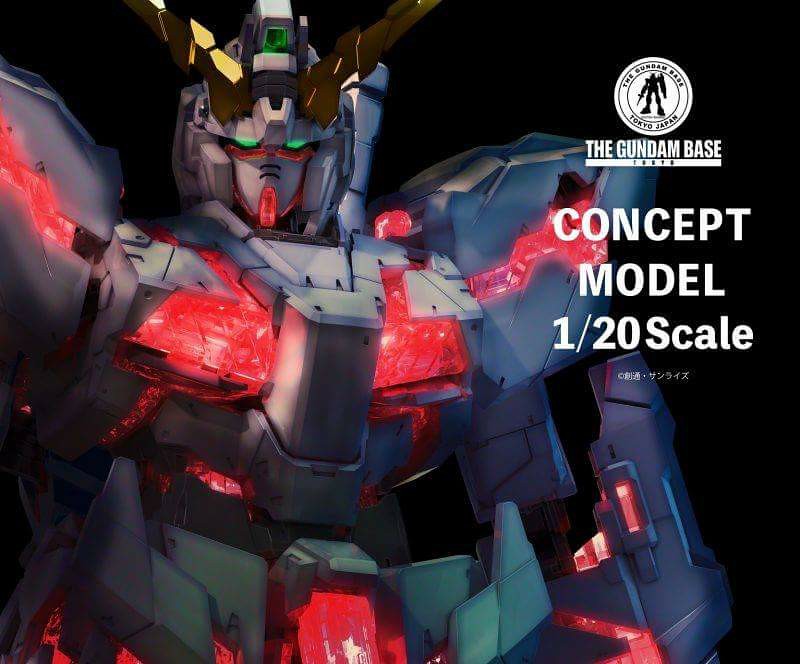

▼ 同樣在東京鋼彈基地展出的《for the future of GUNPLA》中,2017年12月23日至2018年1月中旬展出1/20獨角獸鋼彈概念模型,不但燈光可紅綠變幻,還能從獨角獸模式自動變形成NT-D模式,這個如果量產的話,不知道要幾隻PG才買得起啊?(官方連結:https://www.gundam-base.net/news/2182.html)

總歸一句話,鋼普拉是自由的,想像力到哪裡,技術就到哪裡。雖然有些技術可能要花好幾年才能成熟,但每一項技術的進步,都讓我們距離宇宙世紀更接近了一步。在那天來臨之前,就讓我們繼續在鋼普拉的世界中追尋夢想吧。
